带弧形安装位的异形法兰连接支座结构

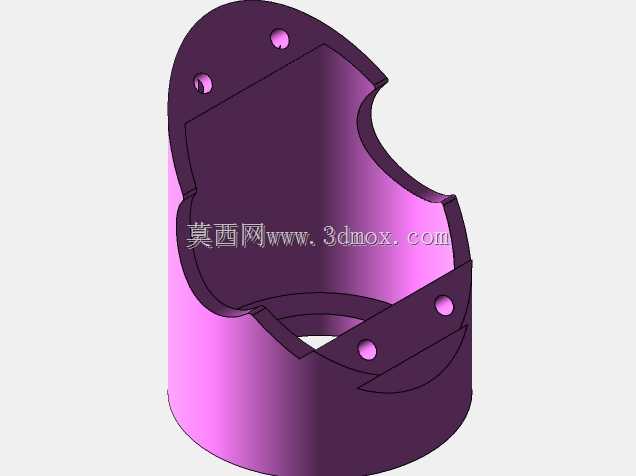

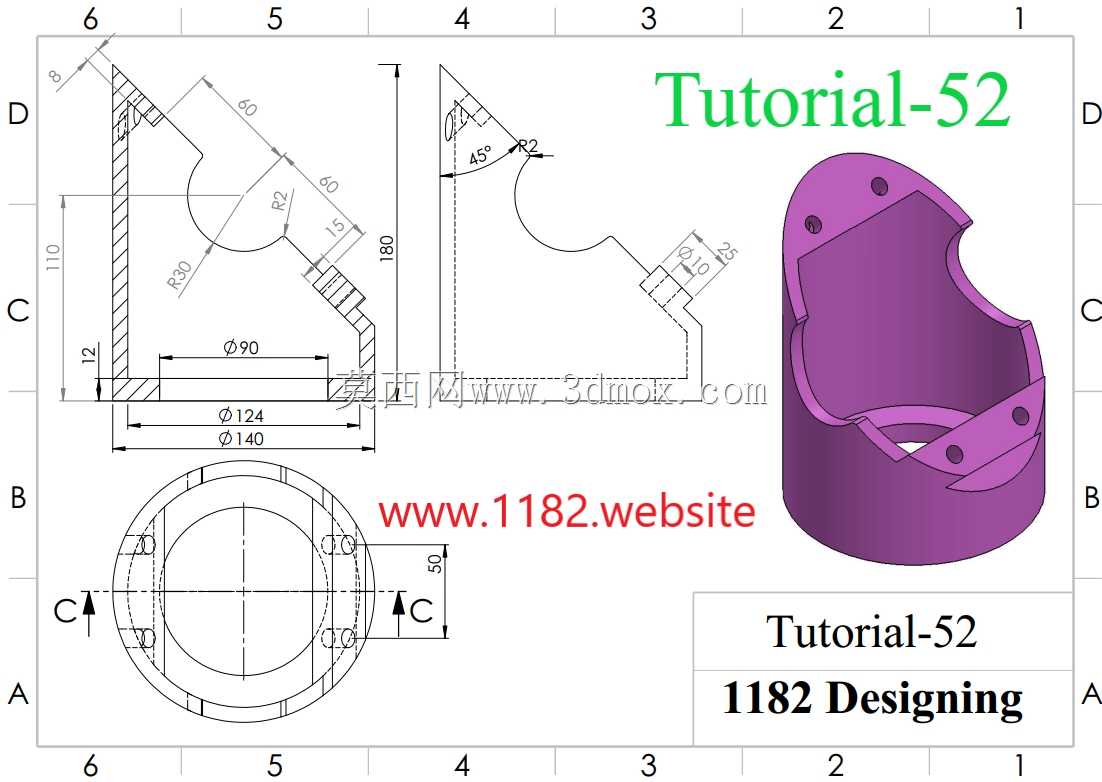

该异形支座结构主要应用于工业管路布设、小型设备机架接驳场景中，承担管路端部承托、异形构件对接固定的作用，可适配带有弧形轮廓的外接部件安装需求，解决常规圆形法兰无法匹配非规则轮廓构件接驳的痛点，在轻工生产线管路改造、小型实验设备机架搭建、非标自动化设备外围组件固定场景中具备较高的适配性。产品整体采用一体化成型结构设计，底部为标准圆形法兰对接端，设置有均匀分布的安装孔位，可直接与同规格圆形管路端部、设备基座法兰面完成对接，安装时通过螺栓穿入对应孔位即可完成底部固定，无需额外加工转接件。上部结构根据外接部件的弧形轮廓做了适配性的内凹弧面设计，弧面曲率与待承接部件的外轮廓完全匹配，可保证对接时接触面完全贴合，避免局部应力集中导致的连接松动问题；上部延伸的两个安装耳板上预留有对位安装孔，可通过紧固件完成上部构件的锁紧固定，实现上下两端不同轮廓构件的稳定接驳。设计过程中优先考虑结构的受力合理性，底部法兰端设置有阶梯式凸台结构，可增强法兰根部的结构强度，避免长期承重后出现根部断裂变形的问题；上部弧形侧壁的厚度根据受力仿真结果做了等强度优化，在保证整体支撑刚度的前提下尽可能缩减不必要的材料冗余，兼顾结构强度与轻量化需求。外形尺寸方面，底部法兰最大外径为140mm，中部对接段直径为124mm，上部安装端面距离底部法兰面的总高度为180mm，底部法兰端的安装孔分布在直径90mm的分度圆上，上部安装耳板的孔位间距适配常规小型构件的安装孔距，整体安装边界清晰，安装时仅需预留直径150mm的圆形安装区域、190mm的竖向安装空间即可完成装配，无需额外占用过多布设空间。结构上的圆弧过渡设计可减少安装过程中的棱角磕碰风险，同时也能降低流体介质流经该部位时的阻力，若应用于管路输送场景中可减少介质滞留、压降过大的问题。
