日内瓦间歇轮槽轮机构三维结构设计

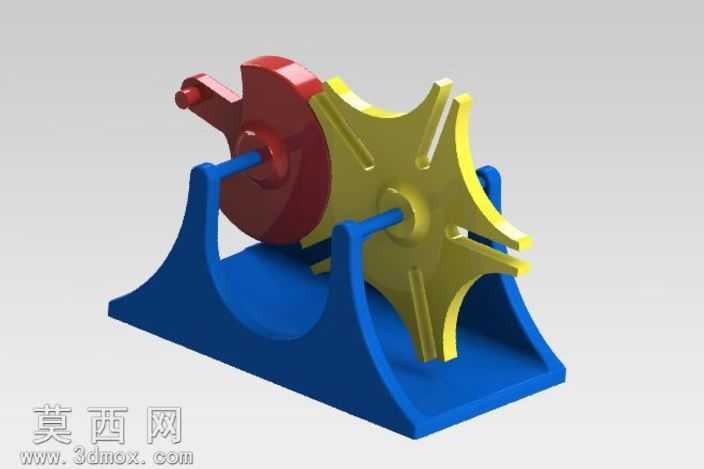

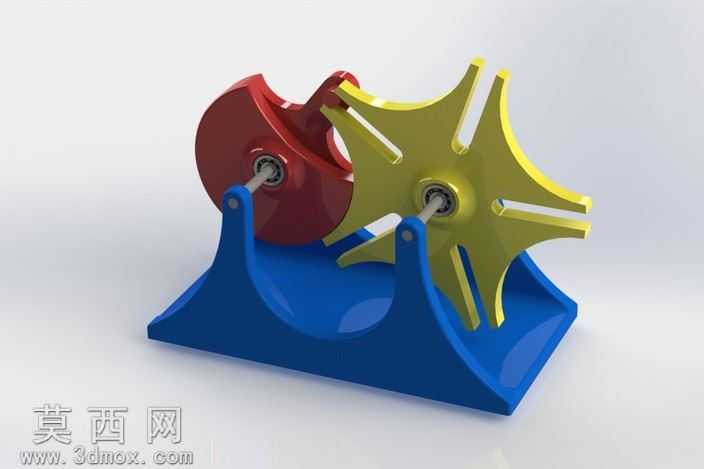

本作品为经典日内瓦槽轮间歇传动机构的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体结构包含主动拨盘、从动槽轮、支撑底座、转轴组件四个核心部分。建模过程中首先对槽轮的径向槽分布、拨盘圆柱销的啮合轨迹进行参数化计算，确保主动件连续回转时，圆柱销能精准切入槽轮径向槽，带动槽轮完成定角度间歇回转，当圆柱销脱离径向槽时，槽轮的内凹锁止弧与拨盘的外凸锁止弧精准贴合，实现槽轮的静止定位，避免非传动阶段槽轮发生窜动。材质与渲染阶段，为区分不同功能部件赋予差异化材质：主动拨盘采用红色哑光工程塑料材质，模拟工业常用的耐磨工程塑料质感，从动槽轮采用明黄色硬质金属烤漆材质，突出传动核心部件的视觉辨识度，支撑底座采用深蓝色磨砂工程塑料材质，搭配金属质感的转轴与紧固连接件，渲染时采用柔和的顶侧主光源搭配底部补光，弱化生硬阴影，清晰展现各部件的装配间隙与啮合细节，同时通过环境光遮蔽效果强化结构的立体感。结构设计上，支撑底座采用一体化弧形承托结构，两侧设置对称的立式轴承支撑位，既保证两根转轴的平行度与同轴度要求，又通过弧形镂空结构减轻整体重量，同时避免拨盘与槽轮转动过程中与底座发生运动干涉。设计过程中严格遵循间歇传动机构的设计规范，对槽轮的槽数、拨盘销数、传动角、锁止弧半径等核心参数进行反复校验，确保机构运动过程无卡滞、冲击小，可直观演示日内瓦机构将连续回转运动转换为单向间歇回转运动的工作原理，适合作为机械原理教学演示模型、自动化设备间歇送料机构的设计参考，完整还原了经典间歇传动机构的结构特征与运动逻辑，建模过程中所有配合关系均按照实际机械装配约束添加，可直接用于运动仿真验证，直观展示机构的运动周期与停歇特性。
