轻量化镂空山地自行车脚踏板三维设计

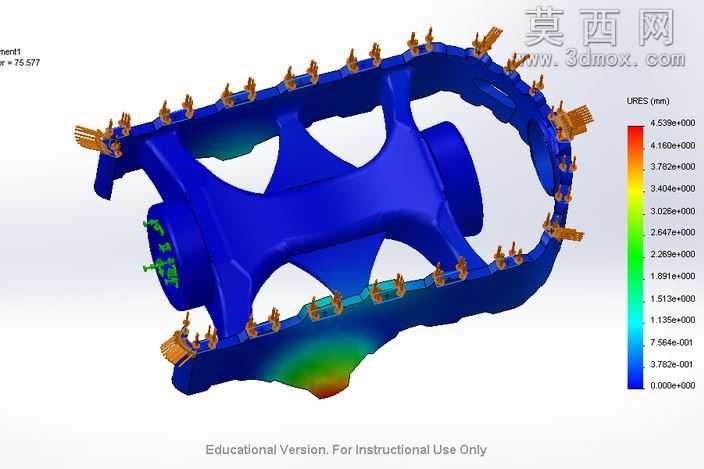

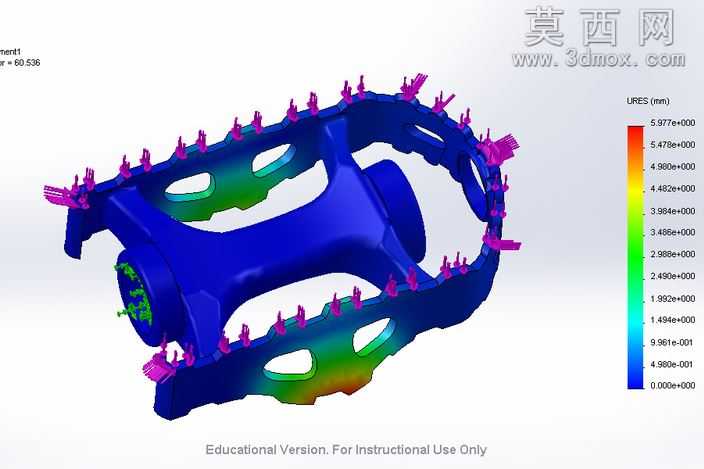

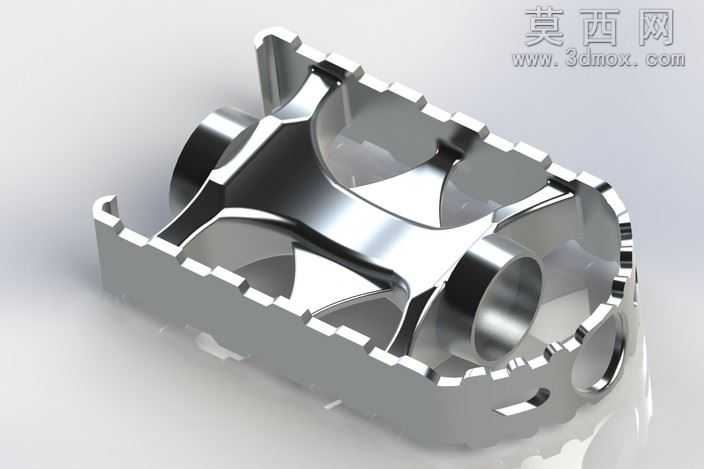

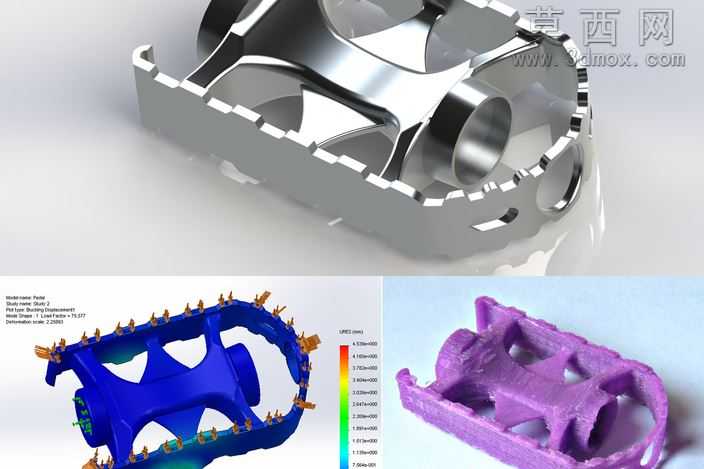

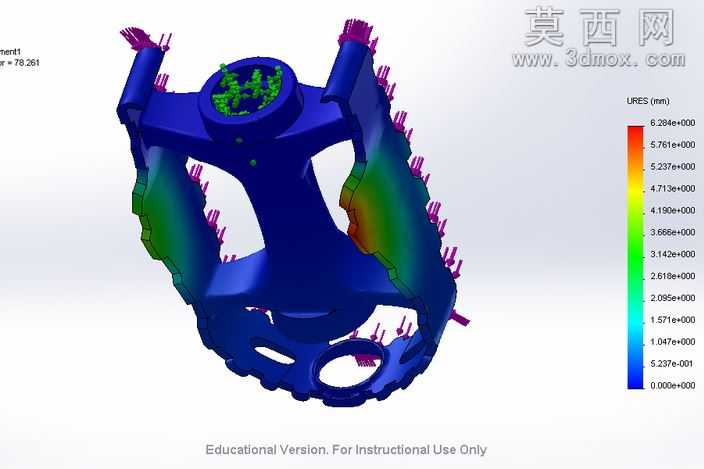

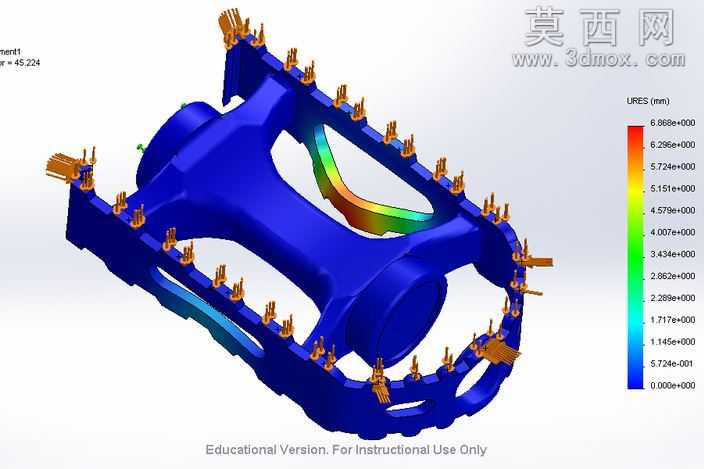

本作品为山地自行车脚踏板的三维设计方案，依托SolidWorks平台完成全流程参数化建模，整体采用一体化镂空框架式结构设计，在保证结构强度的前提下最大化削减零件自重，适配山地骑行场景下的轻量化改装需求。建模阶段首先完成脚踏主体的基准面搭建，以中心转轴安装孔为核心定位基准，通过拉伸、切除、圆角、阵列等特征命令逐步构建出主体承力框架，边缘的防滑齿结构采用等距阵列方式生成，每一处齿形的凸起高度、倾斜角度都经过反复调整，既保证骑行时鞋底与脚踏的咬合摩擦力，又避免齿形过于尖锐造成骑行磕碰损伤。主体框架的镂空孔洞采用流线型过渡设计，所有棱边均做了R0.5-R2不等的圆角处理，既减少骑行过程中的应力集中风险，也能在泥泞骑行场景下快速排出泥沙，避免异物卡滞影响踩踏效率。材质配置阶段，主体结构预设为高强度铝合金材质，渲染时赋予金属镀铬材质效果，还原金属零件的高反光质感与精密加工的细腻肌理，同时配套完成了有限元结构分析环节的模型预处理，通过仿真模拟不同踩踏角度、不同载荷下的应力分布情况，对应力集中区域做了局部加厚优化，对低应力区域进一步扩大镂空范围，实现强度与重量的最优平衡。设计过程中充分考虑了脚踏与曲柄的安装配合公差，中心转轴孔的尺寸严格适配通用山地车脚踏安装标准，可直接兼容市售主流山地车曲柄组件，无需额外改装即可完成装配。配套的渲染效果图分别呈现了金属质感成品效果、有限元应力云图、3D打印样件效果，完整覆盖了从数字建模、仿真验证到实物打样的全流程设计环节，整体结构紧凑、造型流畅，兼顾了实用性能与工业设计美感，可作为自行车配件设计、轻量化结构设计的参考案例，也可用于相关专业课程设计的教学参考。
