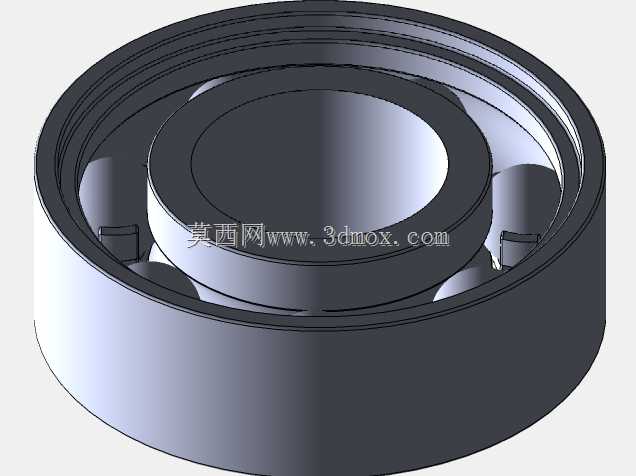

带保持架的深沟滚珠轴承结构设计

这款带保持架的滚珠轴承，是机械传动系统中应用极为广泛的旋转支撑类零部件，在各类需要降低轴系运转摩擦系数、保证回转精度的场景中都承担着核心作用。从工业生产线上的输送辊道、机床主轴的辅助支撑，到民用家电的电机转轴、交通工具的轮系传动，再到小型自动化设备的旋转关节，这类轴承都能凭借稳定的性能适配不同工况的使用需求，是保障设备连续平稳运转的基础部件。

在实际设备运行过程中，该轴承的核心用途是承接轴类零件传递的径向载荷，同时也可承受一定程度的轴向载荷，通过内圈与转轴配合、外圈与安装基座孔位配合的装配方式，将轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低动力传递过程中的能量损耗，同时限制轴与基座之间的轴向、径向窜动量，保证轴上零件的回转位置精度，避免运转过程中出现偏心、晃动等问题，延长整套传动系统的使用寿命。

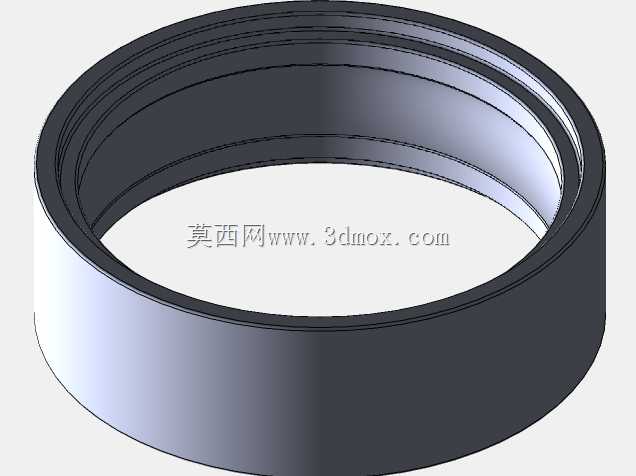

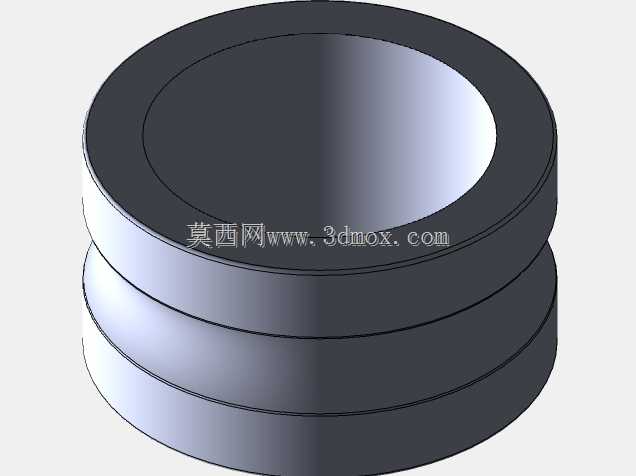

从功能特性来看，这款轴承配置了一体式保持架结构，能够将所有滚动钢珠均匀分隔在内外圈的滚道之间，避免钢珠在运转过程中相互接触摩擦造成的额外磨损与发热，同时保证每个滚动体受力均匀，让轴承在高速运转状态下依然保持平稳，降低运转过程中的振动与噪音。内外圈滚道采用圆弧型面设计，与钢珠的球面接触匹配度高，接触应力分布均匀，能够在额定载荷范围内长期稳定工作，不会出现局部应力集中导致的滚道点蚀、剥落等失效问题。

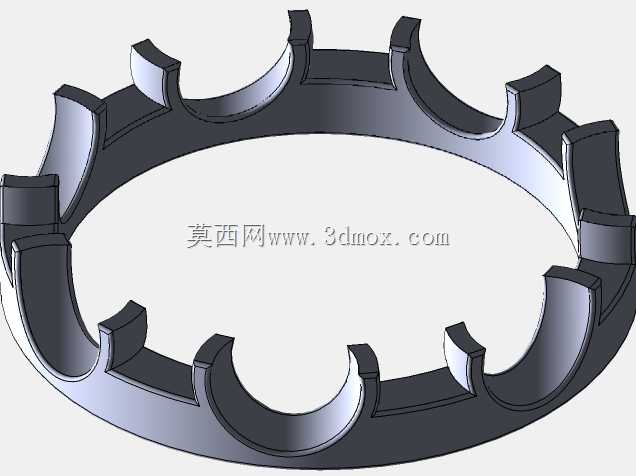

在设计思路上，这款轴承遵循通用滚动轴承的设计逻辑，首先根据目标承载能力确定钢珠的直径与排布数量，再匹配对应尺寸的内外圈壁厚与滚道曲率半径，保证滚道与钢珠的接触角处于合理区间，兼顾径向承载能力与少量轴向承载能力。保持架采用兜孔式结构，每个兜孔对应一颗钢珠，兜孔间隙经过合理设计，既不会因为间隙过小卡滞钢珠的滚动，也不会因为间隙过大导致钢珠在运转过程中出现窜动碰撞，同时保持架的材质与结构设计也充分考虑了润滑脂的存储空间，能够让润滑脂在轴承内部循环，持续为滚动接触面提供润滑，减少维护频次。

从外形尺寸与安装边界来看，这款轴承为标准环形结构，整体为同轴回转体形态，安装时需要保证基座孔与转轴的同轴度公差在设计允许范围内，外圈与基座孔的配合、内圈与转轴的配合公差需要根据具体的载荷性质、运转转速选择合适的配合等级，避免过盈量过大导致轴承内部游隙过小出现卡滞，或是间隙过大导致配合面出现跑圈磨损。轴承的轴向宽度尺寸紧凑，能够适配安装空间有限的紧凑式传动结构，安装时不需要额外设计复杂的定位结构，通过轴肩与孔用挡圈即可完成轴向定位，装配与后期维护更换都十分便捷，能够大幅降低设备的装配与运维成本。
