起重机吊重实时测量传感装置结构设计

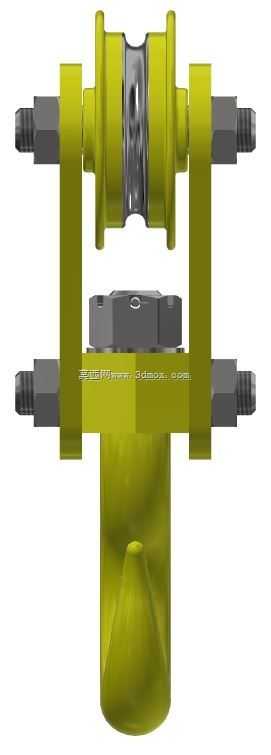

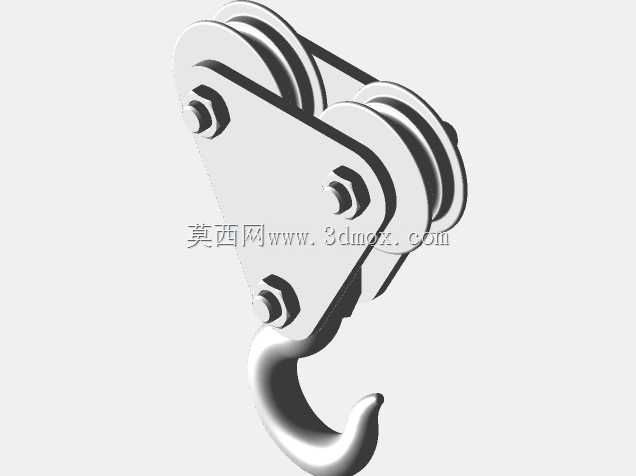

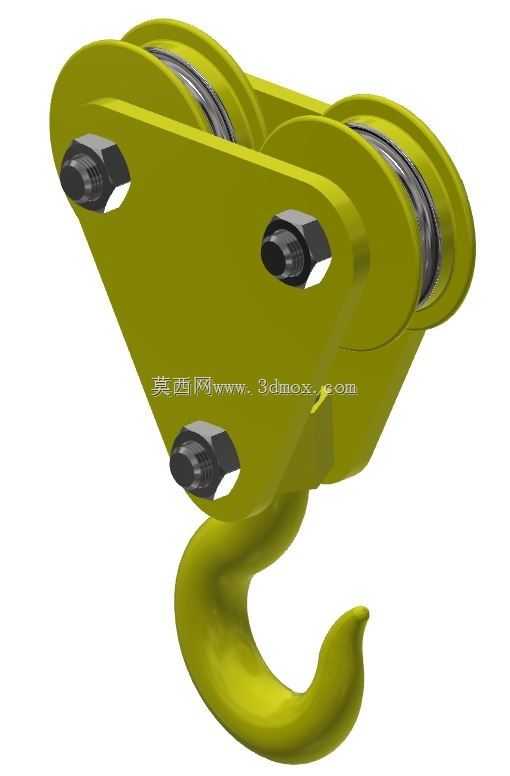

　　这套吊重测量装置的结构设计，核心是适配起重作业场景下的载荷实时监测需求，解决传统起重作业中靠经验估算吊重、易出现超载引发安全事故的痛点。从安装边界来看，装置采用串接式安装结构，上端预留标准吊环连接位，可直接匹配起重机原有起升钢丝绳末端的吊耳结构，下端集成标准起重吊钩连接接口，不需要对现有起重机的起升机构做大规模改造，适配不同直径的起升钢丝绳连接需求，整体轴向尺寸控制在常规吊钩组的安装空间范围内，不会额外占用过多起升高度余量，避免因加装测量装置导致起重机有效起升高度大幅缩减的问题。

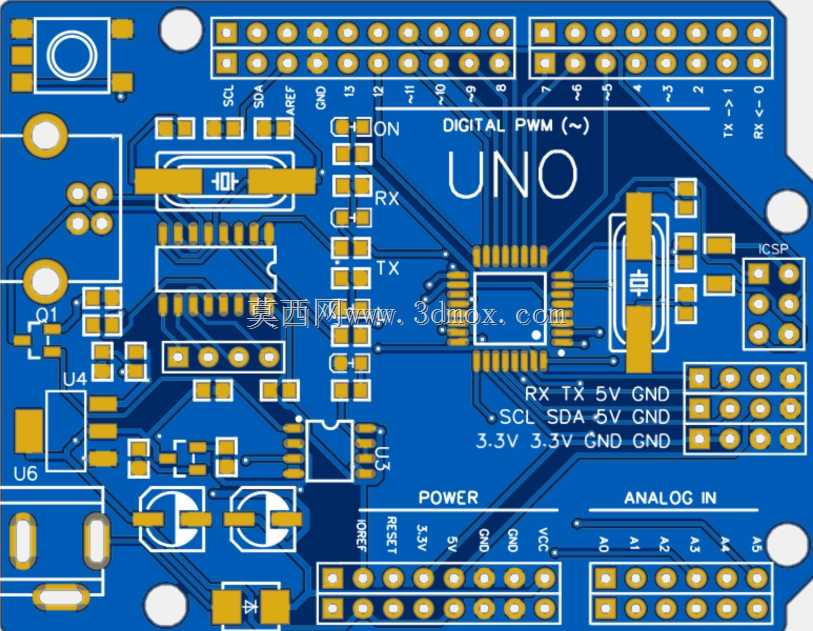

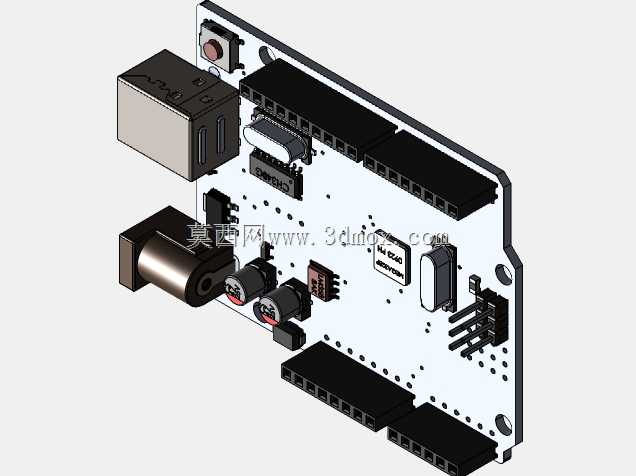

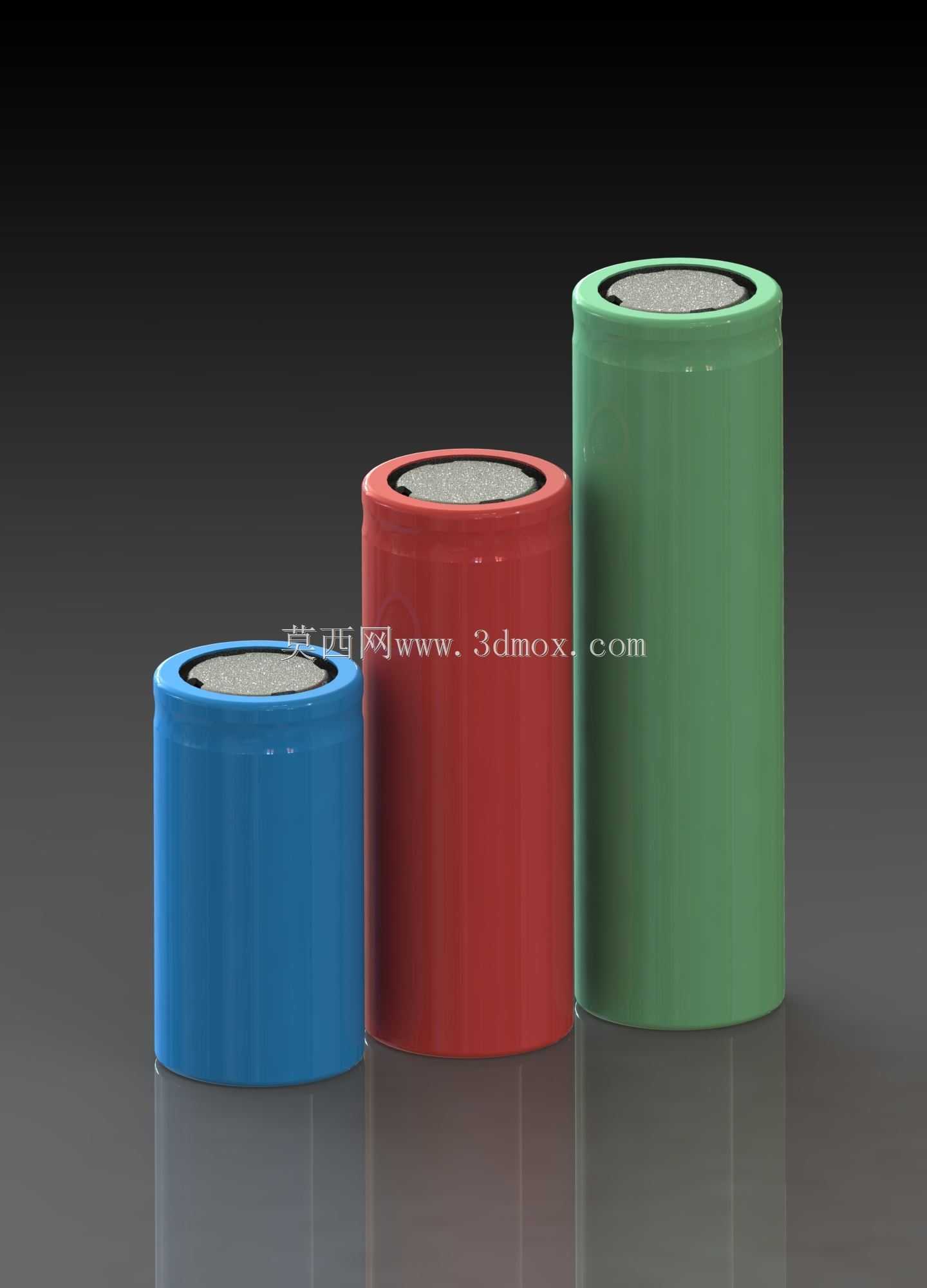

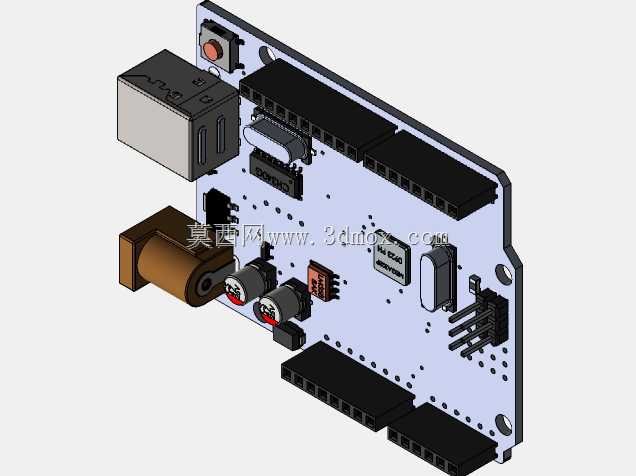

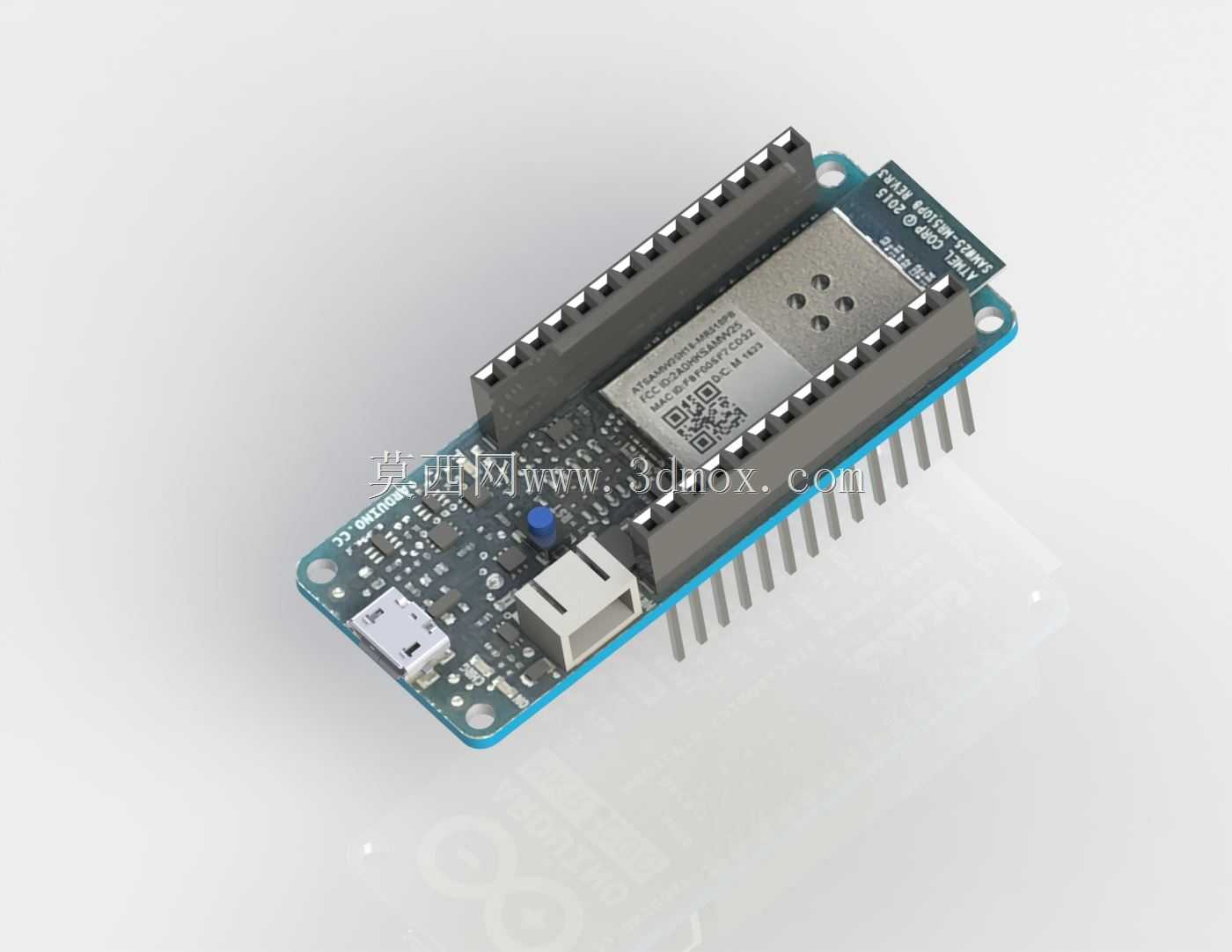

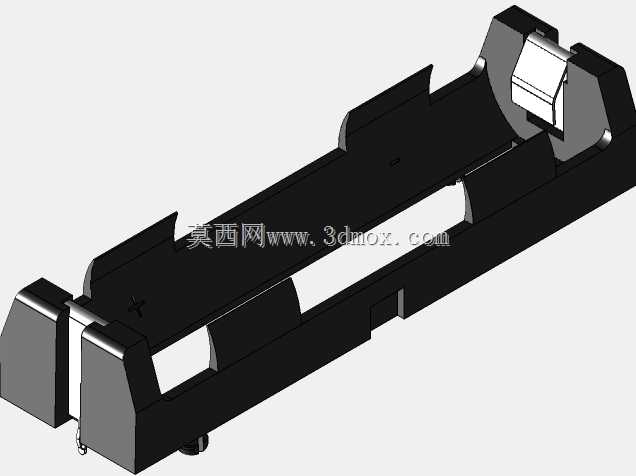

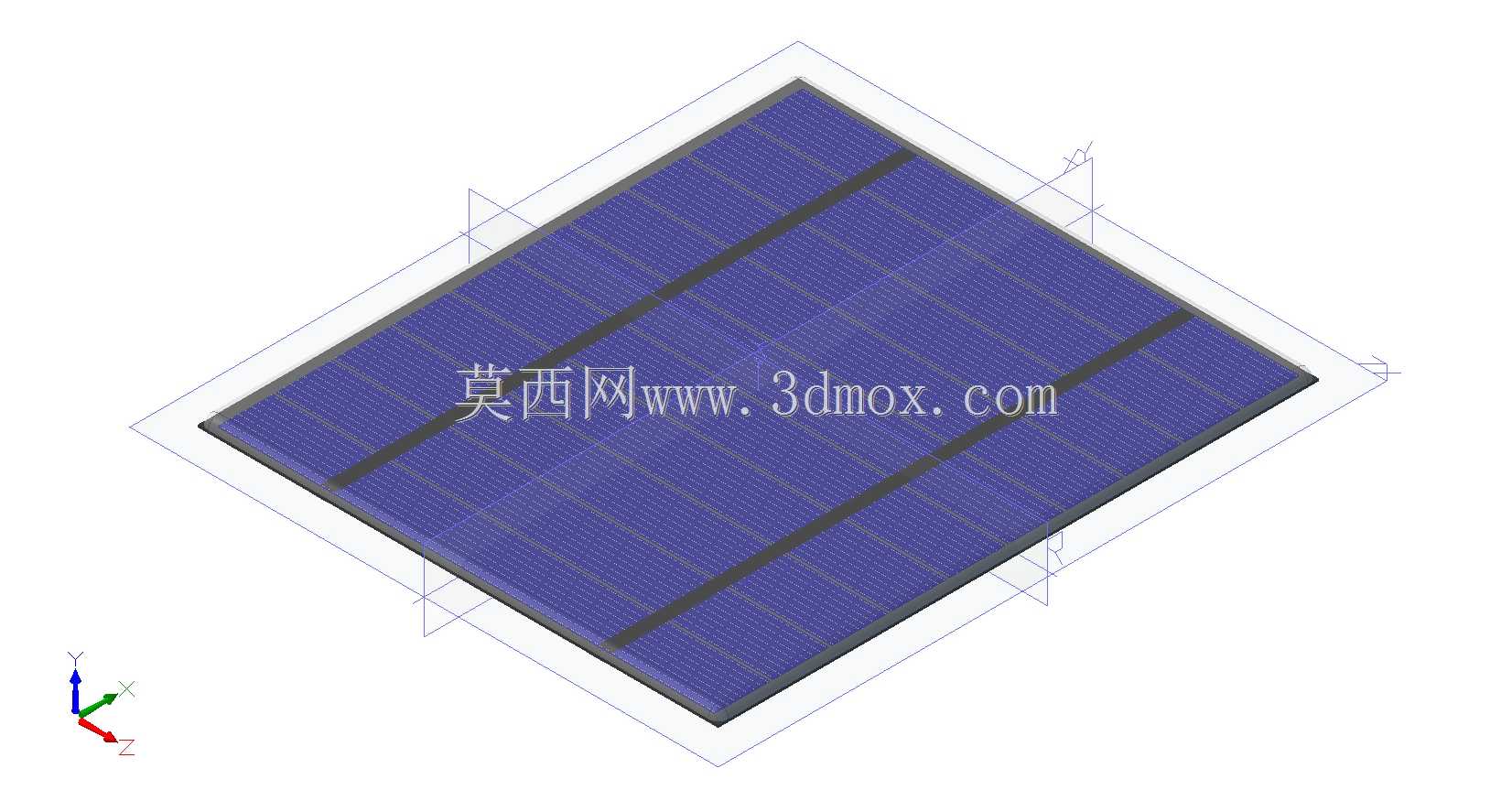

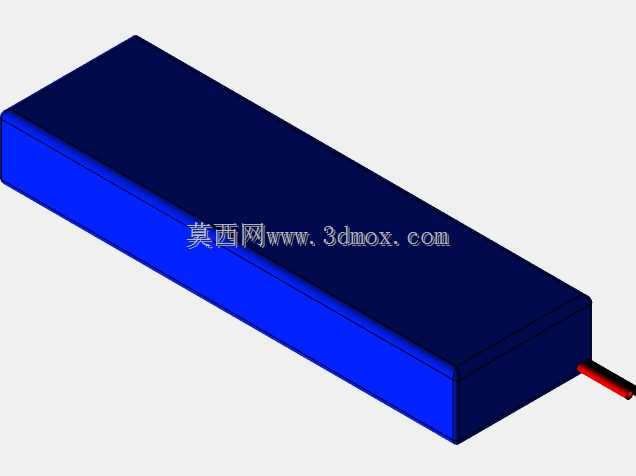

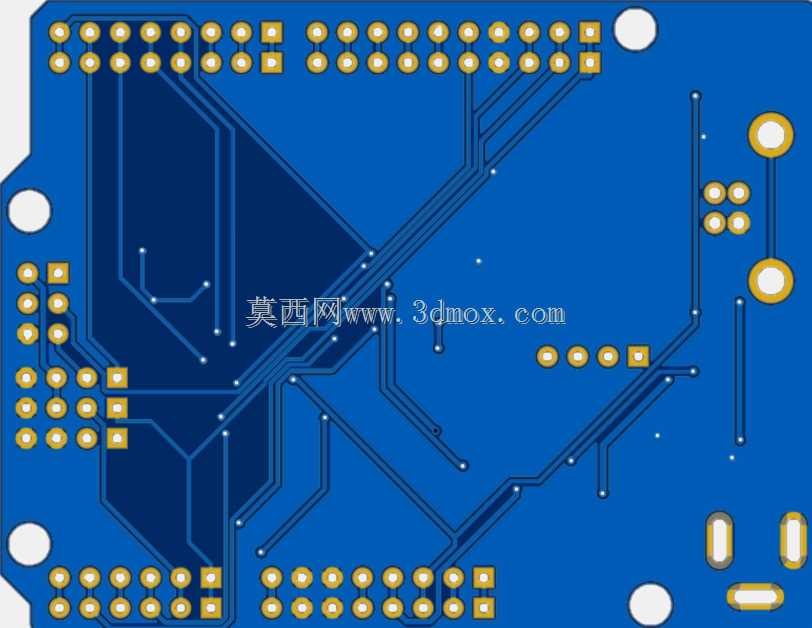

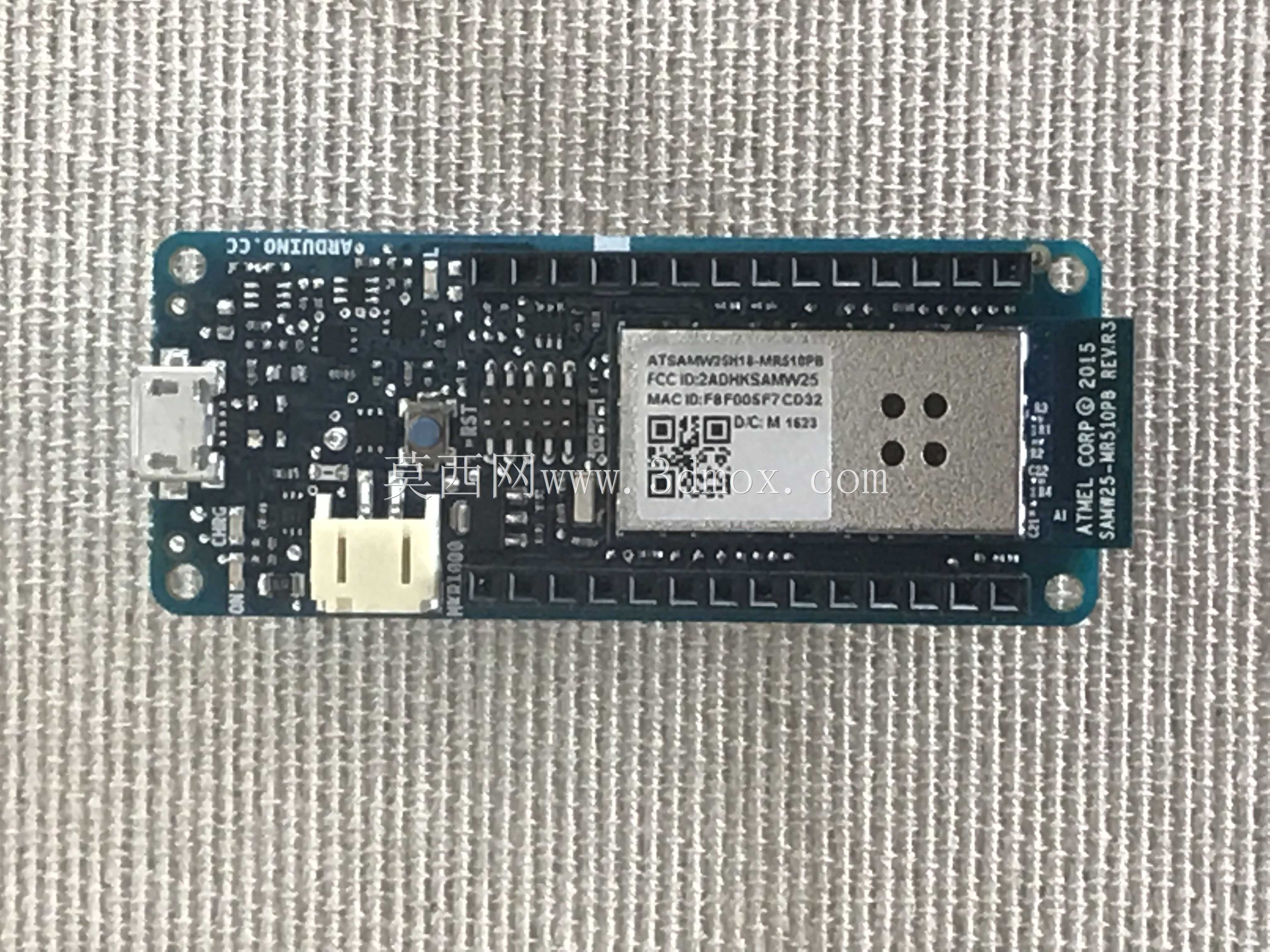

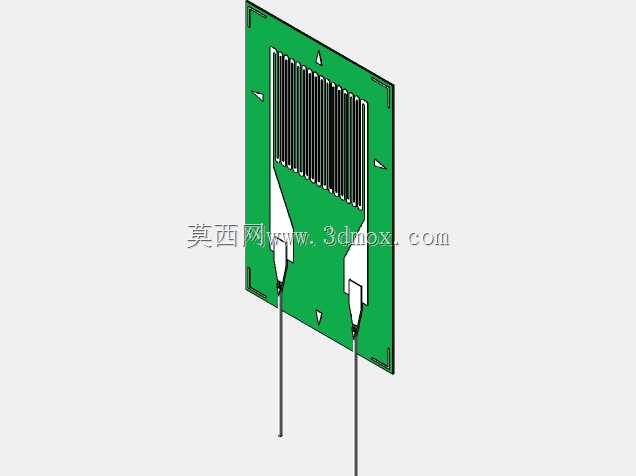

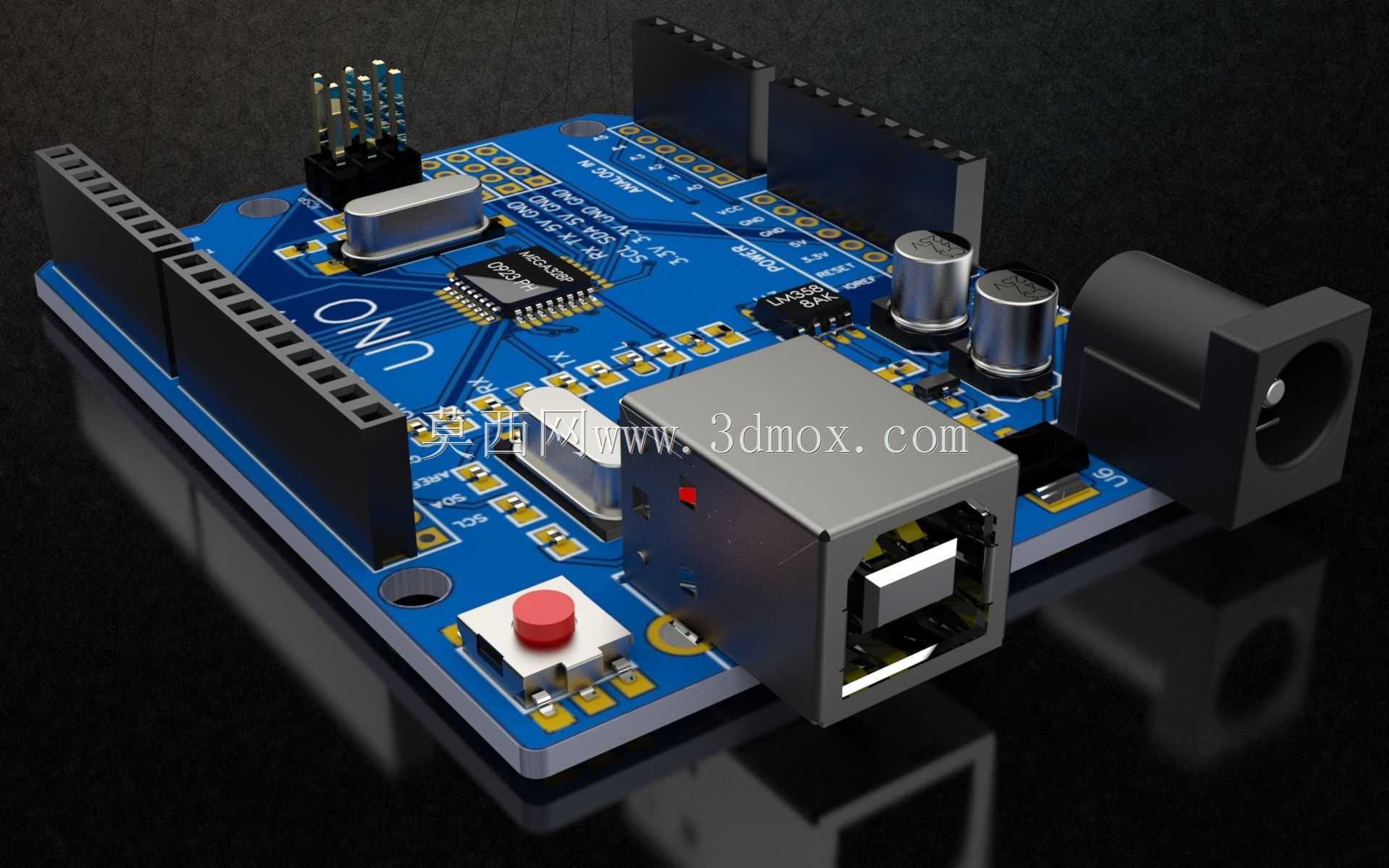

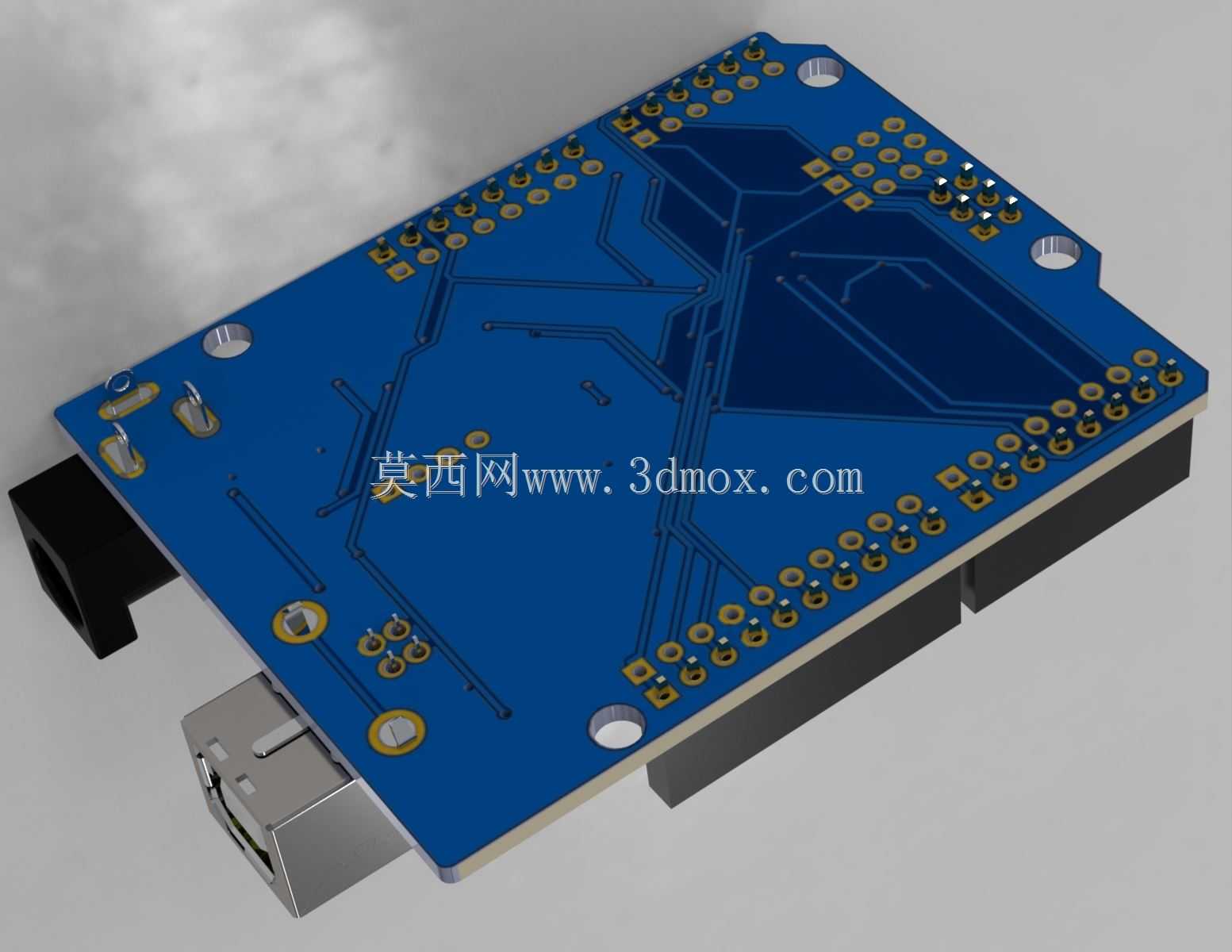

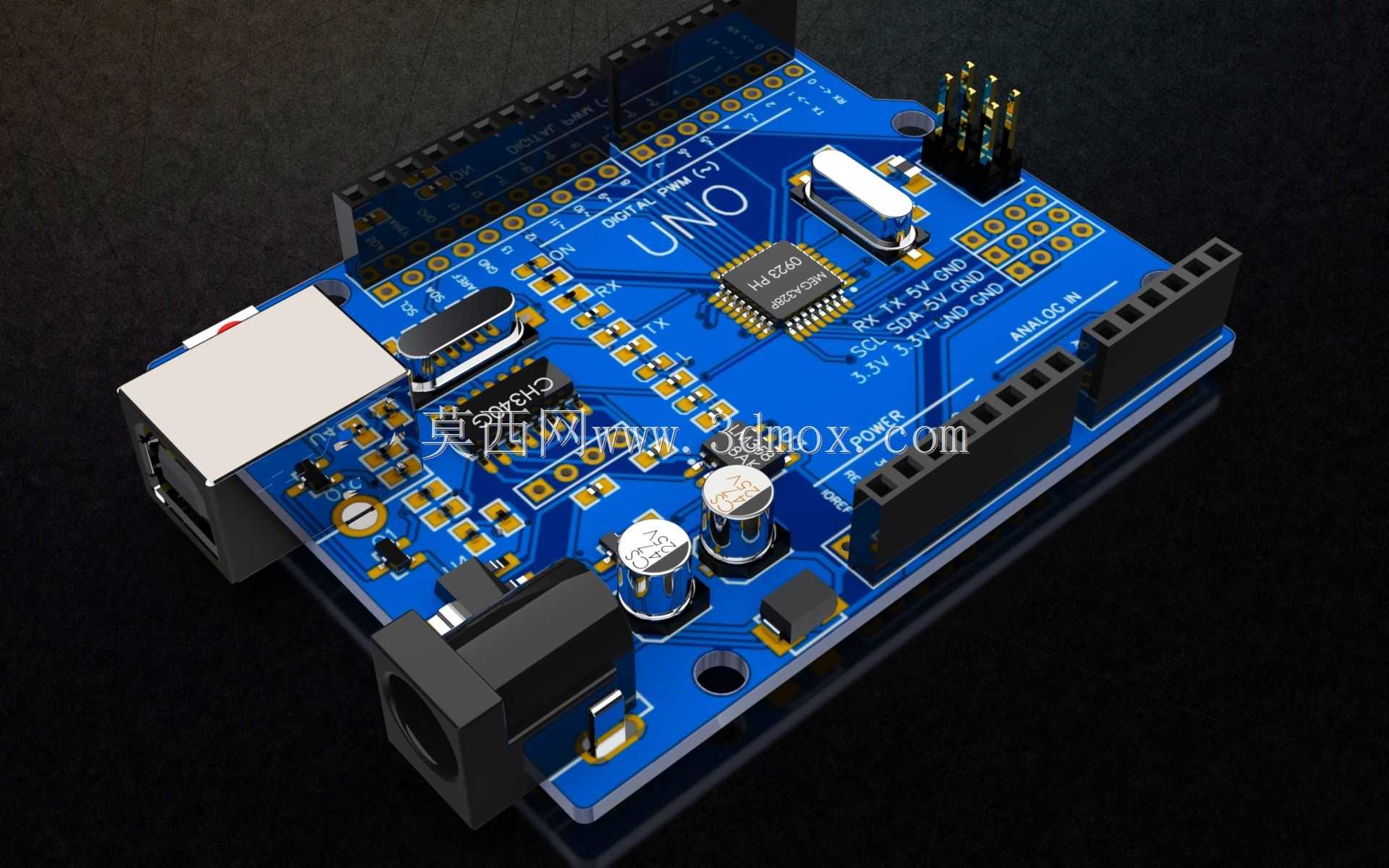

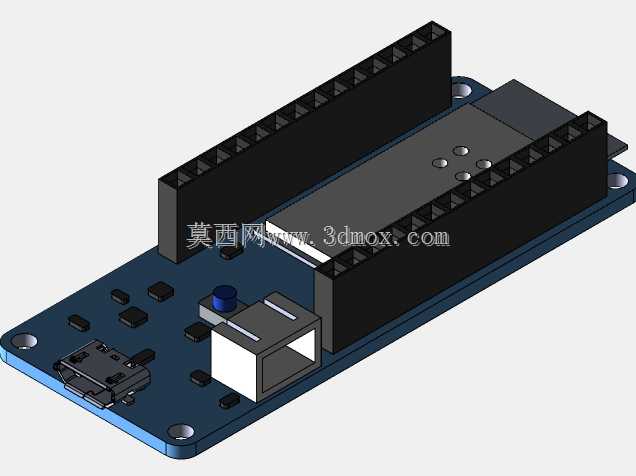

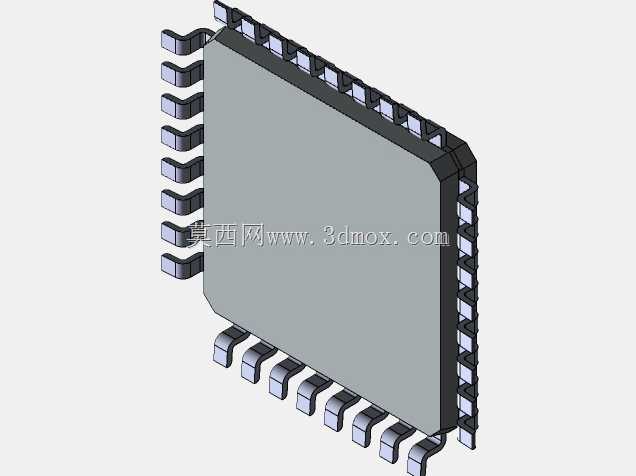

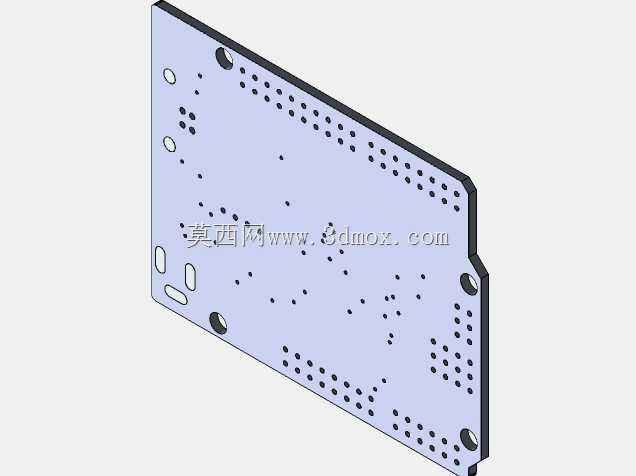

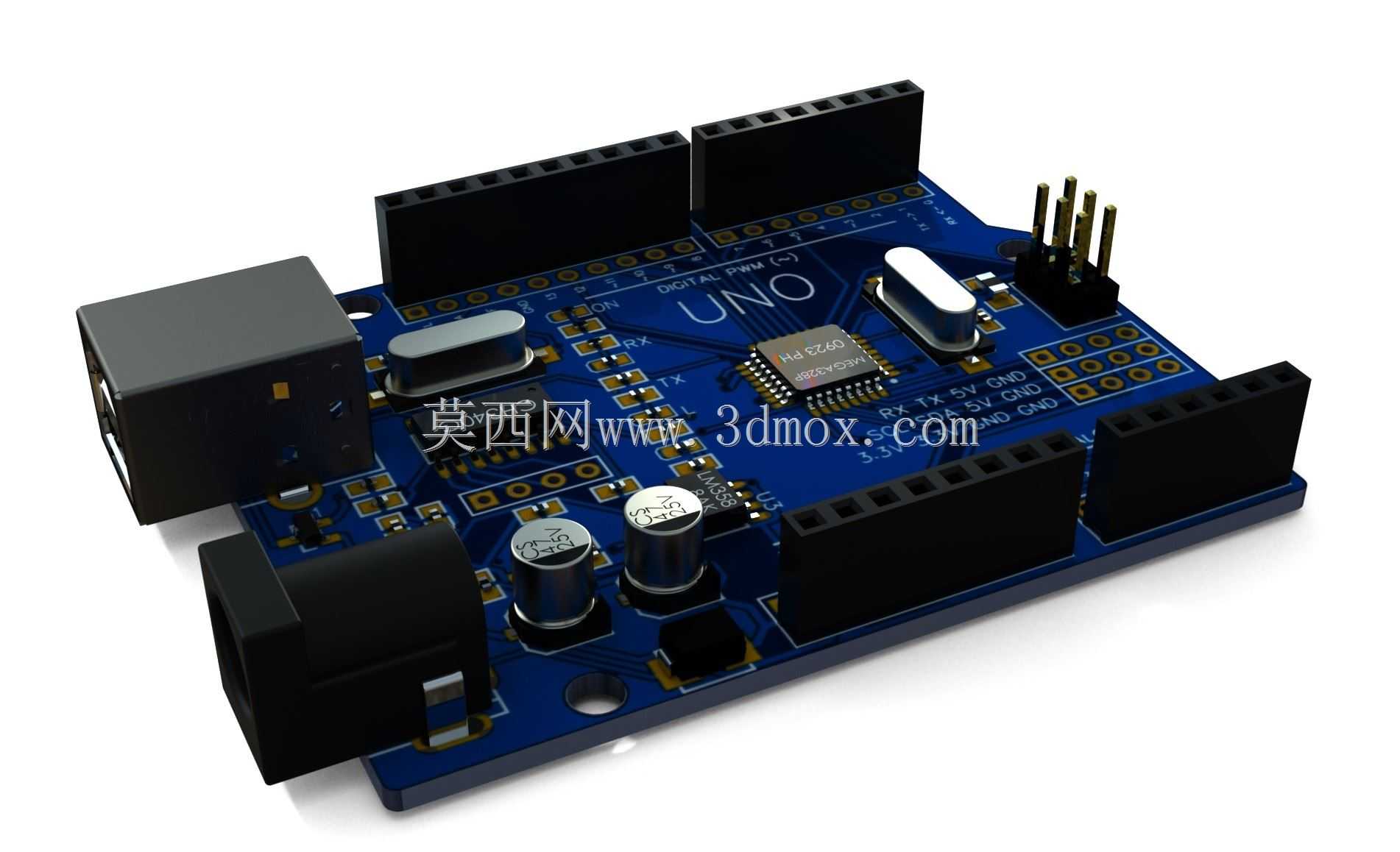

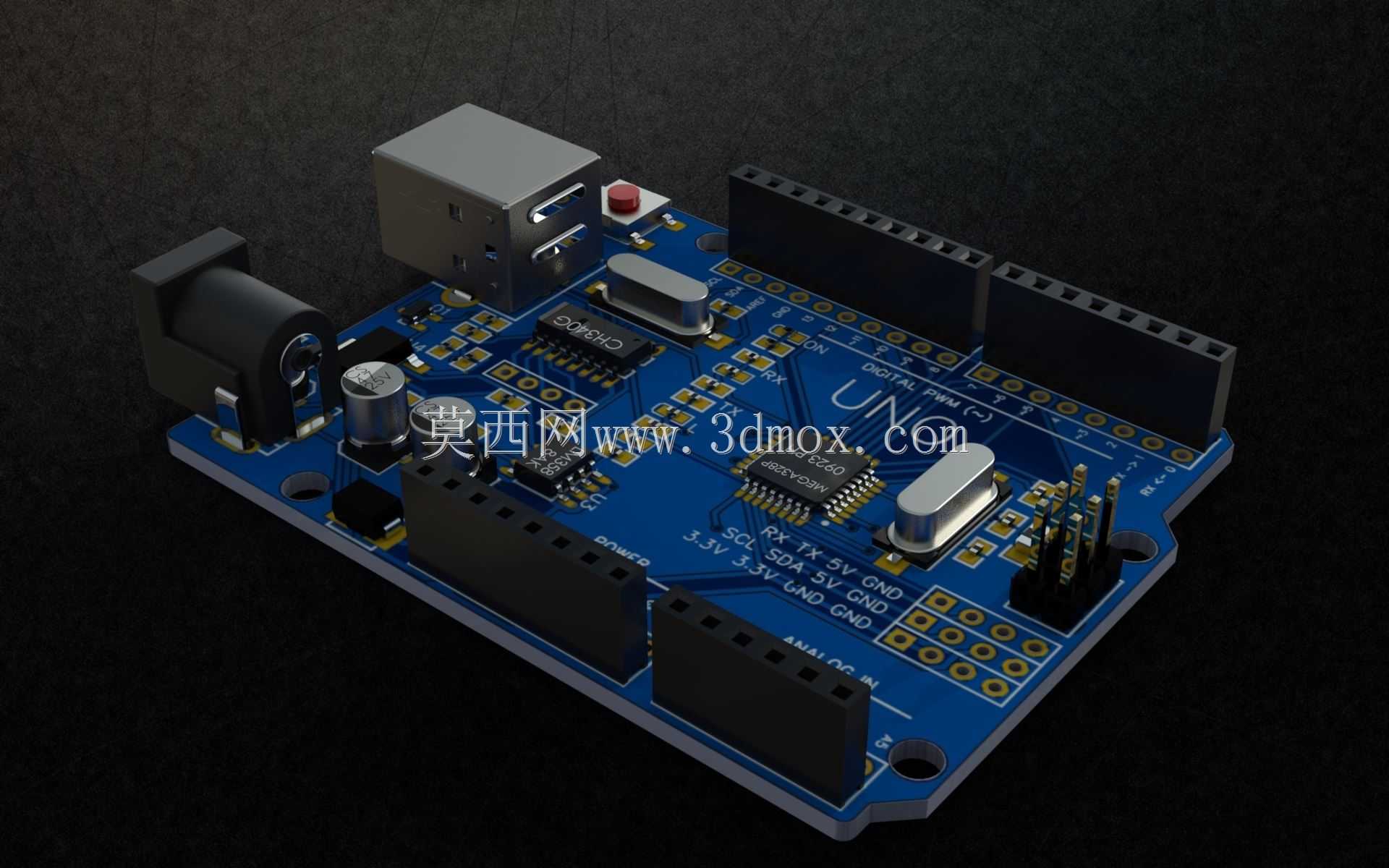

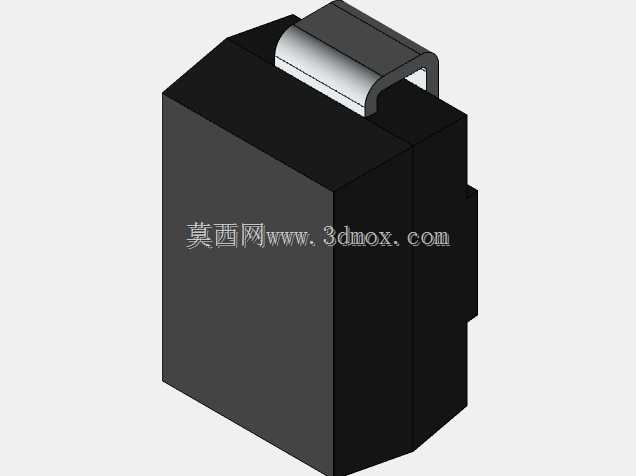

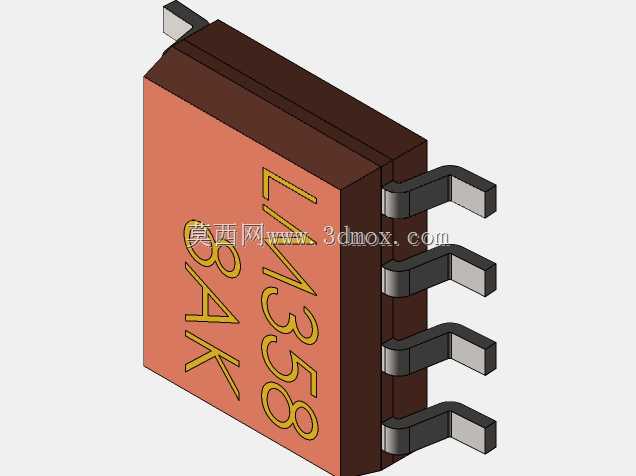

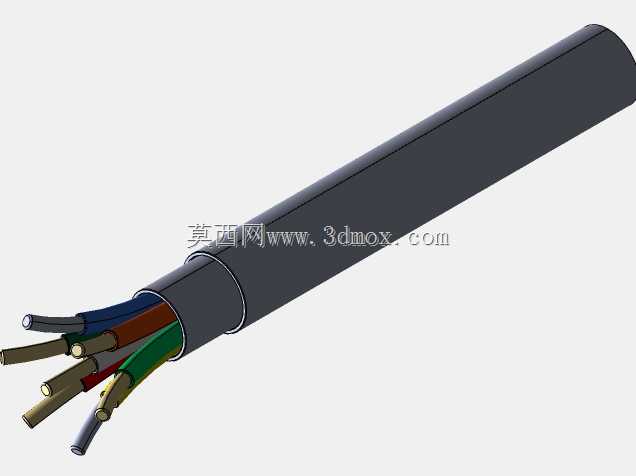

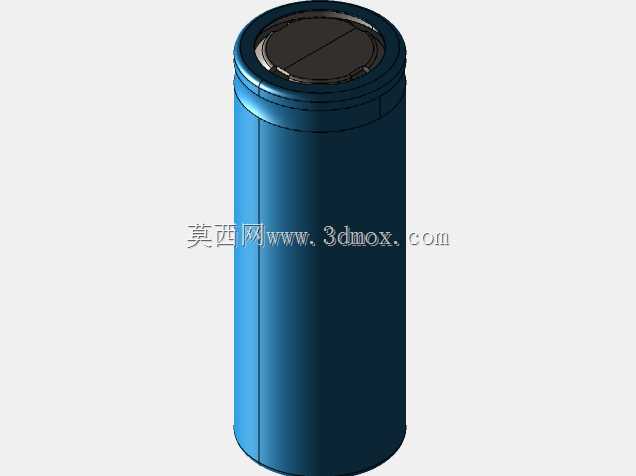

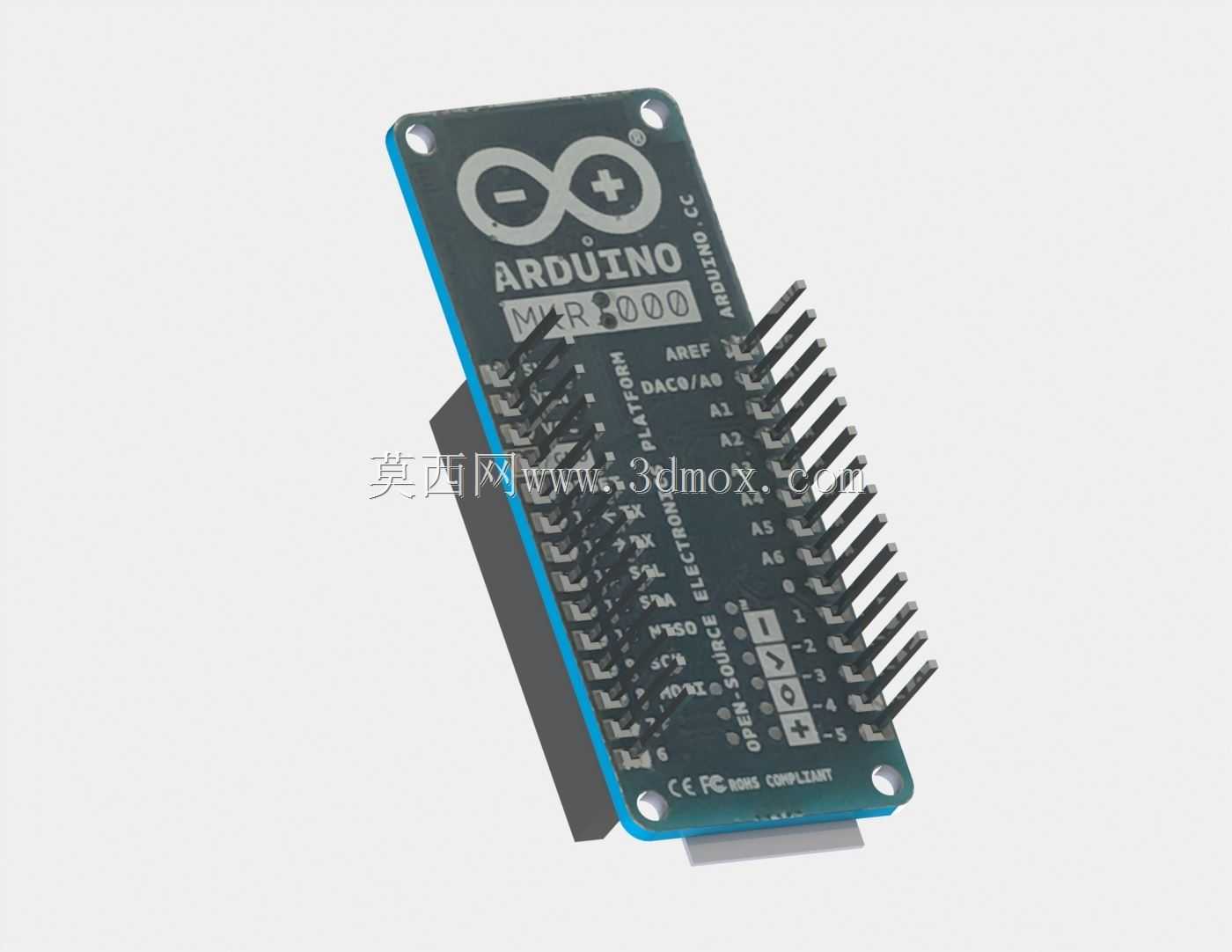

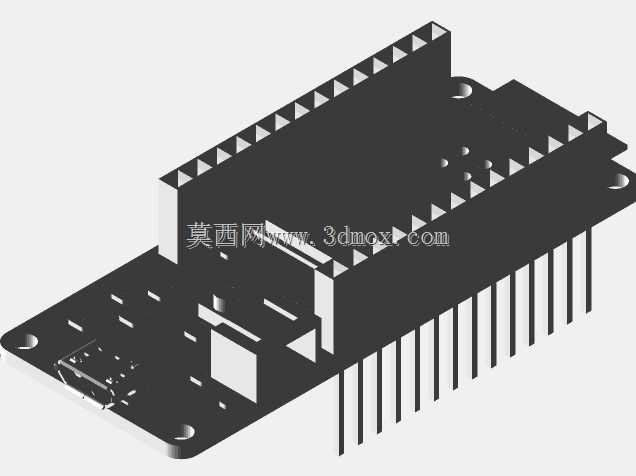

　　设计思路上，核心检测单元采用应变式传感原理，将应变检测模块集成在装置的承力主体结构内部，承力主体采用高强度合金结构钢加工，经过调质处理保证力学性能，可承受额定载荷下的长期交变应力，避免起重作业频繁启停、载荷波动带来的结构疲劳问题。装置内部预留了信号采集与传输模块的安装腔，集成的信号处理单元可直接将应变片采集的形变信号转换为重量数据，配套的无线传输模块可将实时吊重数据传输到驾驶室的显示终端，不需要沿起重机臂架布设长距离信号线缆，减少了线缆磨损、拉扯导致的信号故障问题，供电模块采用内置高能量密度电池的方案，避免了外接供电的布线麻烦，电池仓做了密封处理，可适应露天作业的雨雪、粉尘环境。

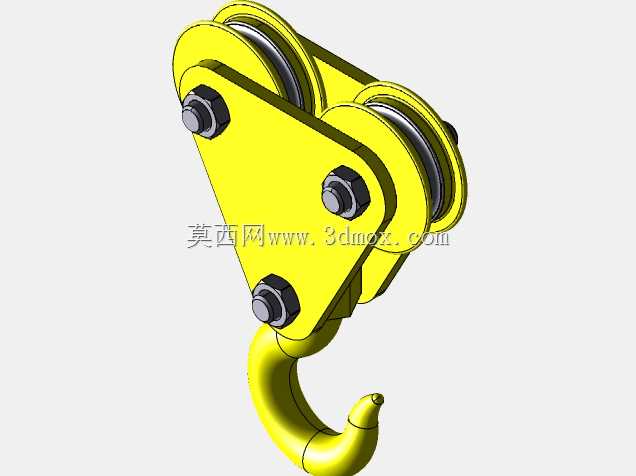

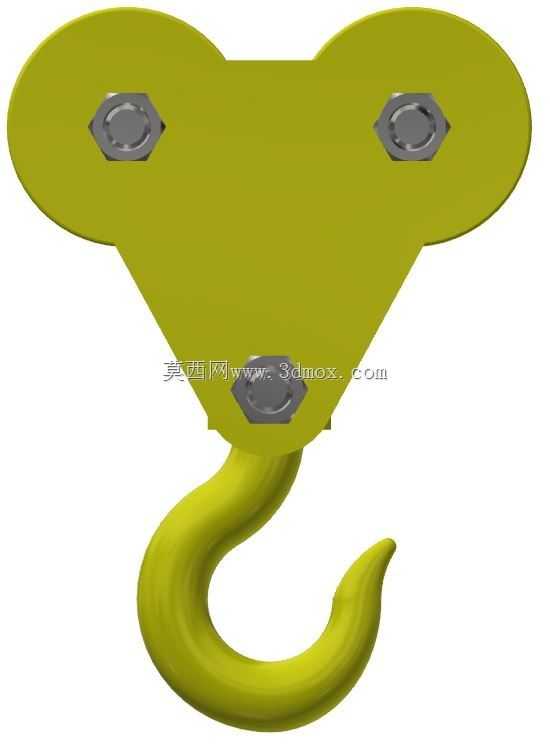

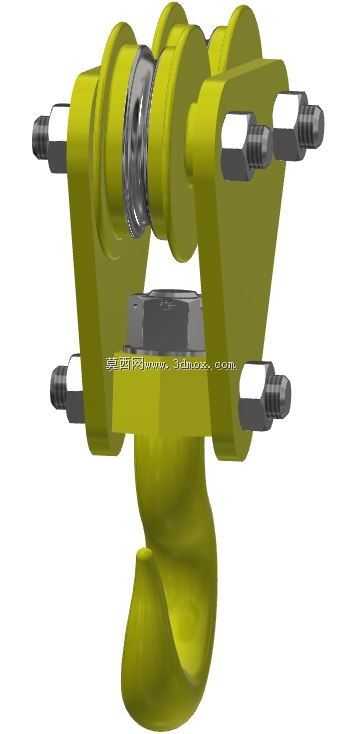

　　从功能特性来看，这套装置不仅能实时显示当前吊重数值，还可内置载荷阈值报警功能，当吊重接近起重机额定起重量的90%时触发预警，达到额定载荷105%时输出报警信号，可联动起重机的起升机构控制回路，自动切断起升动力，从硬件层面避免超载作业。装置的吊钩部分沿用了标准起重吊钩的锻造结构，钩头部位做了防脱挡片的安装位，保留了常规起重吊钩的使用习惯，现场作业人员不需要额外适应操作方式。

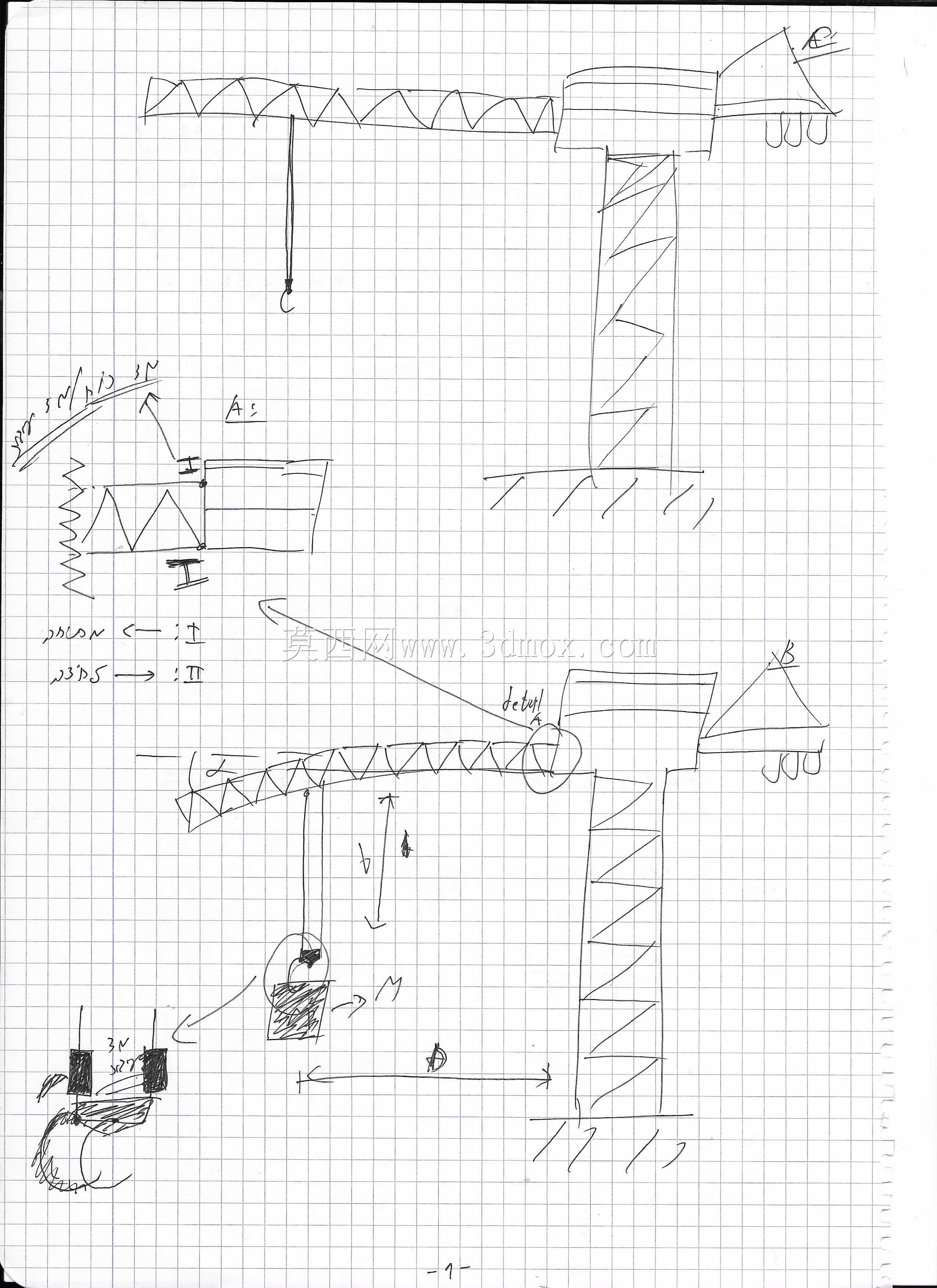

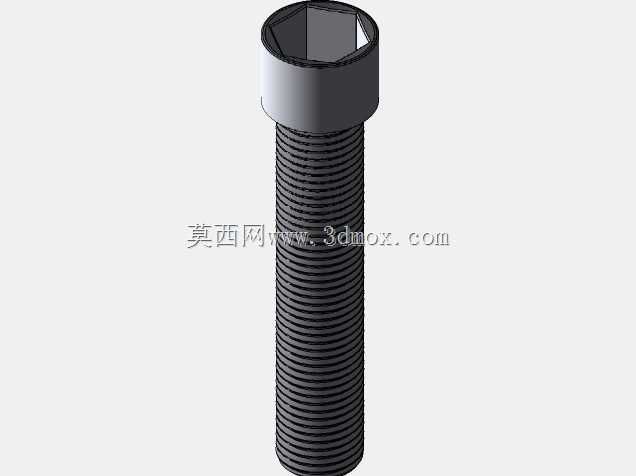

　　在实际应用场景中，这类装置可适配桥式起重机、门式起重机、汽车吊等多种起重设备，既可以用于工厂车间内的固定起重设备载荷监测，也可以用于户外工程施工场景的移动起重设备，帮助现场作业人员精准掌握吊重数值，不仅能防范超载引发的断臂、倾覆等安全事故，也能用于起重作业的载荷统计，为设备维护、作业量核算提供准确的数据支撑。结构设计上充分考虑了现场维护的便捷性，传感模块与承力主体采用模块化连接，后期校准、更换模块时不需要整体拆卸装置，可直接在吊装作业现场完成维护操作，减少设备停机时间。承力外壳做了表面防腐处理，可适应港口、化工车间等腐蚀环境下的长期使用需求，所有外露连接部件都采用防松设计，避免起重作业过程中的振动导致部件松动脱落。
