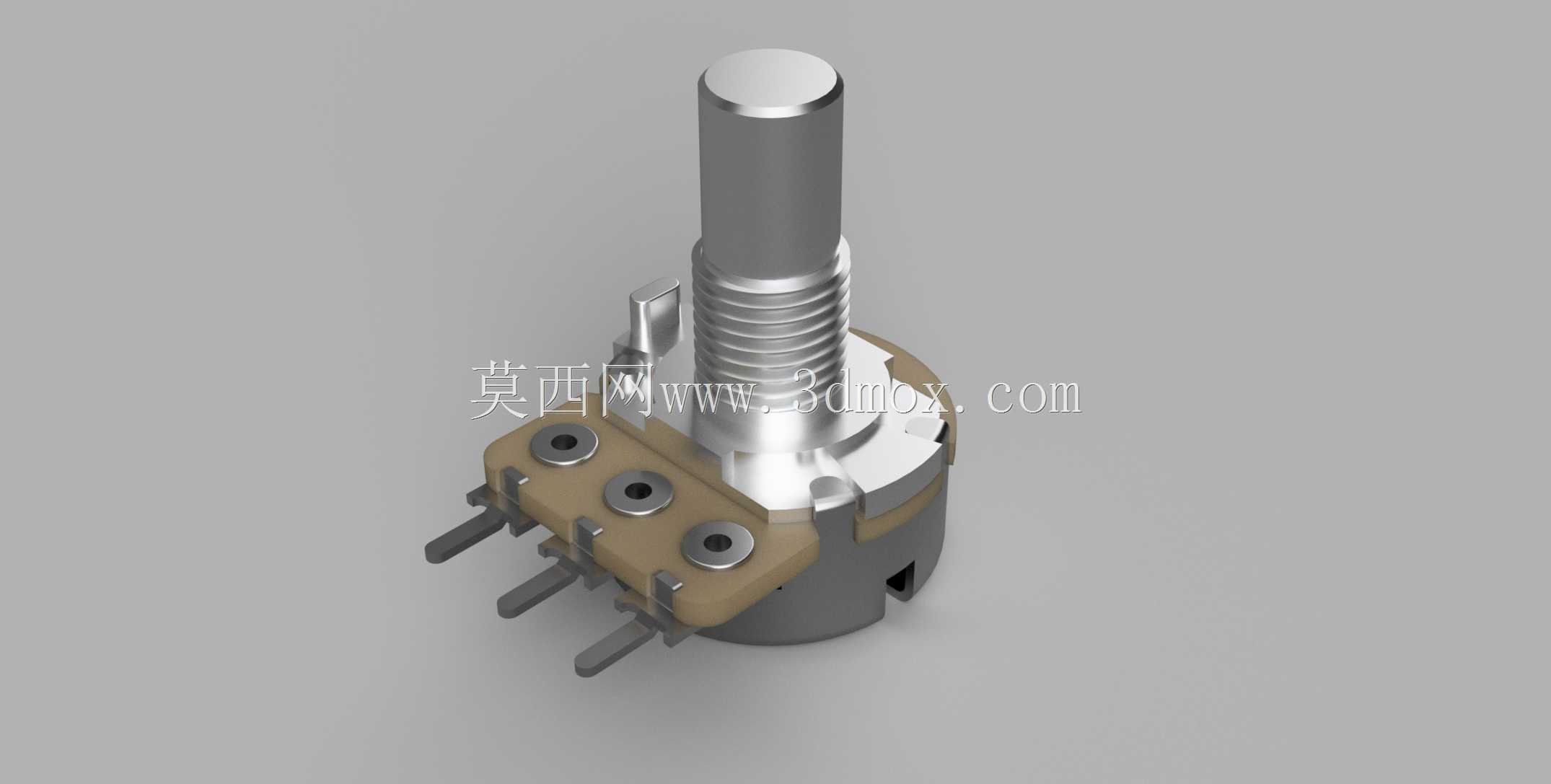

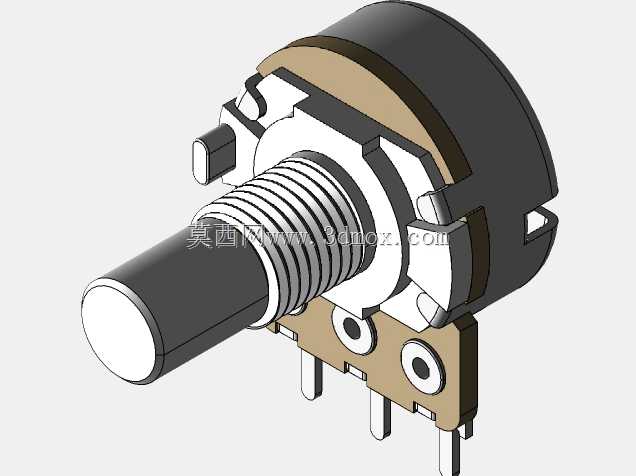

16mm带晶圆缺口PCB安装电位计结构

这款电位计是面向电子控制回路开发的小型旋转式可调电阻元件，核心应用场景覆盖音频设备音量调节、工业控制信号校准、小家电功能参数调节、测试仪器量程切换等多个领域，是模拟信号调节回路中十分常见的基础控制元件，能够通过转轴的旋转改变输出电阻值，进而实现对电路参数的连续调整，满足不同场景下的信号分压、电流调节需求。

从功能特性来看，这款电位计采用16mm标准主体直径设计，适配行业通用的安装开孔尺寸，能够兼容多数现有设备的面板安装位，无需额外修改开孔尺寸即可完成替换或新装。产品针对PCB直装场景做了结构优化，底部伸出的插脚采用标准间距设计，能够直接插入印刷电路板的对应焊盘完成焊接固定，省去了额外的接线工序，大幅提升批量组装的生产效率，同时也能避免外接导线带来的信号干扰问题，提升电路工作的稳定性。

设计过程中，针对传统电位计底盖结构冗余、安装后占用PCB空间过大的问题，对底盖做了挖空处理，在不影响内部碳膜片、转动弹片结构强度与工作可靠性的前提下，尽可能缩减了元件底部的凸起高度，有效压缩了元件在PCB板面的垂直占用空间，能够适配厚度更薄的紧凑型电子设备内部安装需求，为其他板载元件留出更多布局空间。同时在转轴部位特意增加了晶圆缺口定位结构，该结构能够与配套旋钮的定位槽精准配合，避免旋钮安装后出现打滑、空转的问题，也能在旋钮装配时快速定位安装角度，保证旋钮指示位与电位计实际阻值区间的对应精度，减少组装后的校准工作量。

从安装边界来看，这款电位计的转轴采用标准螺纹安装结构，螺纹段长度适配常规设备面板厚度，通过配套的锁紧螺母即可完成面板端的牢固固定，转轴伸出长度能够匹配常见规格的塑料或金属旋钮，不会出现转轴过短旋钮无法固定、或是转轴过长突出面板过多影响外观的问题。侧方的定位弹片结构能够在安装时卡入面板的定位缺口，避免电位计本体在旋钮旋转时跟随转动，保证调节过程的结构稳定性。三个固定孔位分布在绝缘基座上，能够在插脚焊接之外提供额外的机械固定点，在设备受到振动、冲击时避免焊盘受力脱落，提升产品在车载、工业设备等强振动场景下的使用寿命。整体结构兼顾了安装便捷性、空间利用率与使用可靠性，能够满足多场景下的小型电位计使用需求。
