垂直起降战机用推力矢量涡扇发动机结构

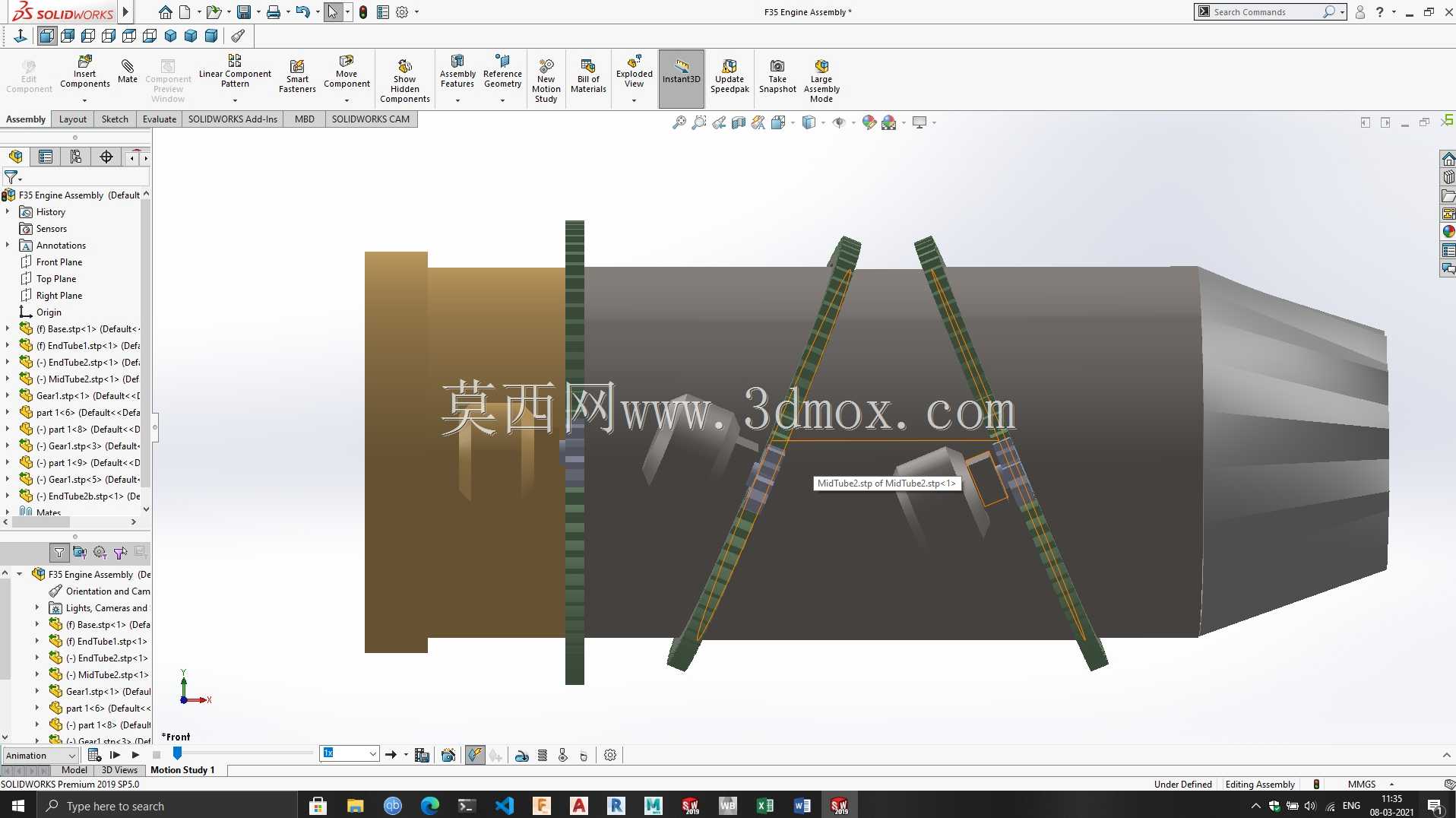

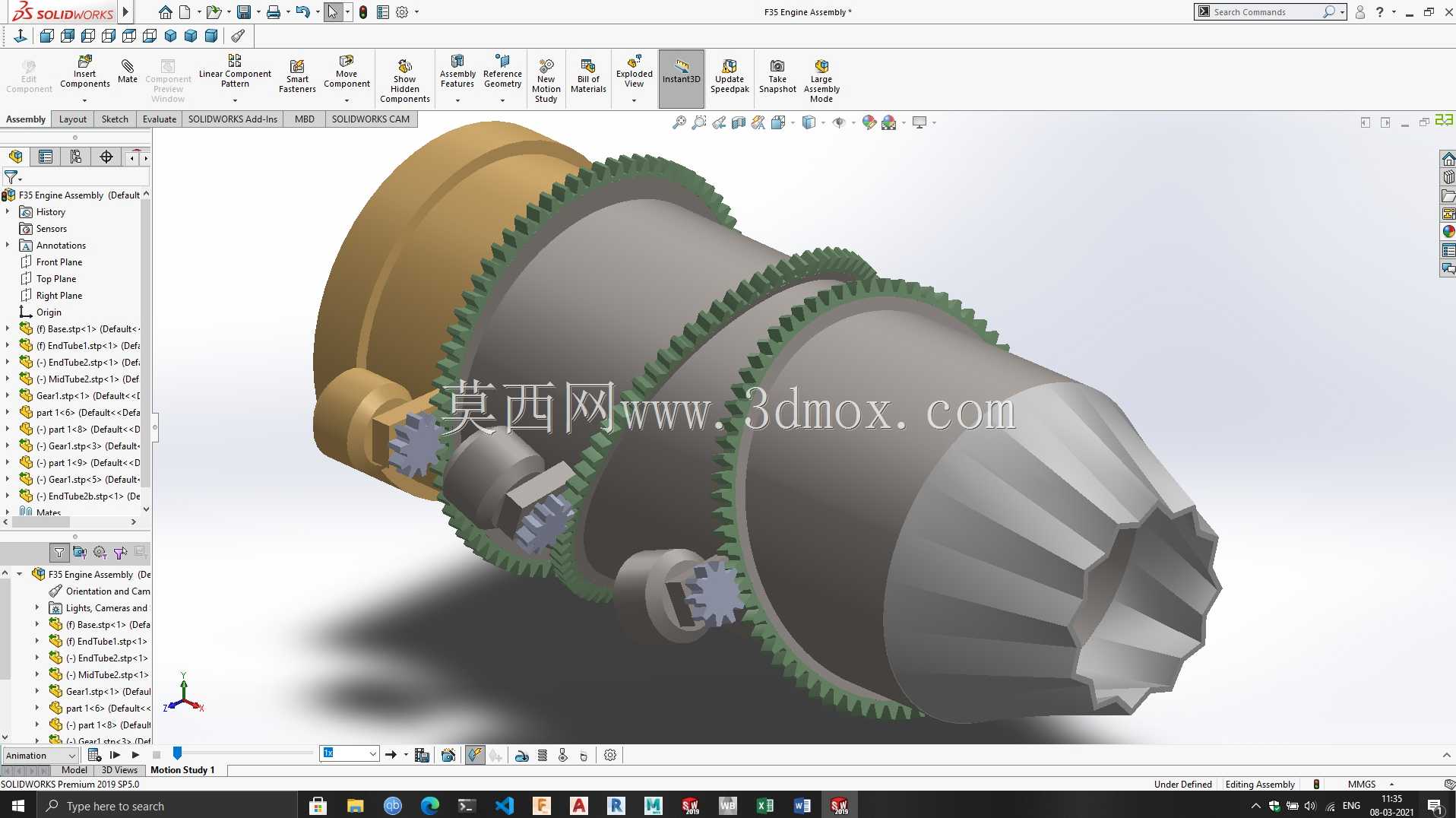

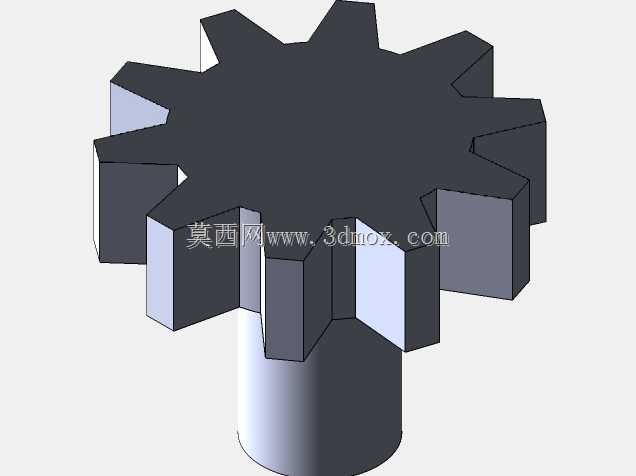

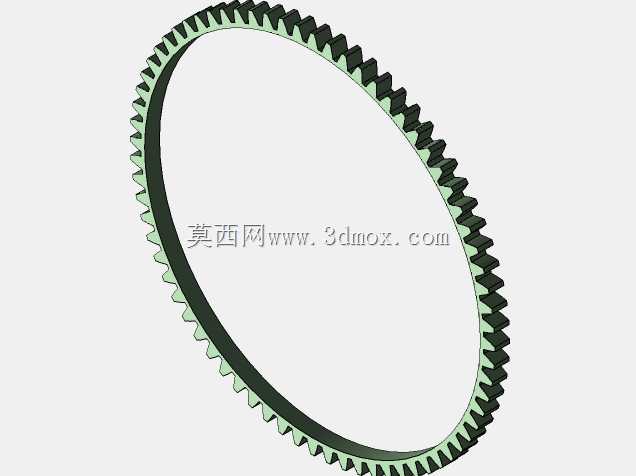

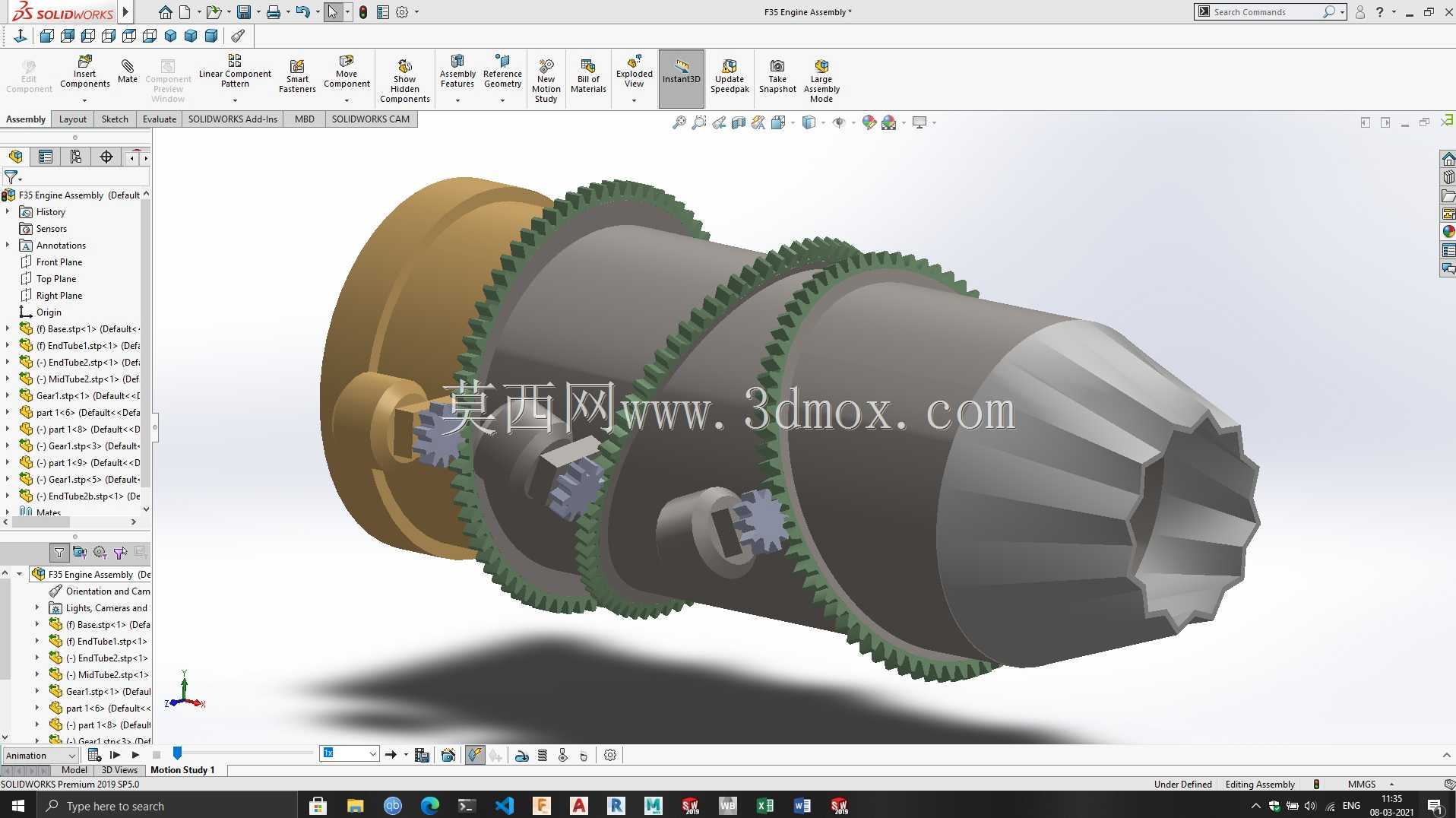

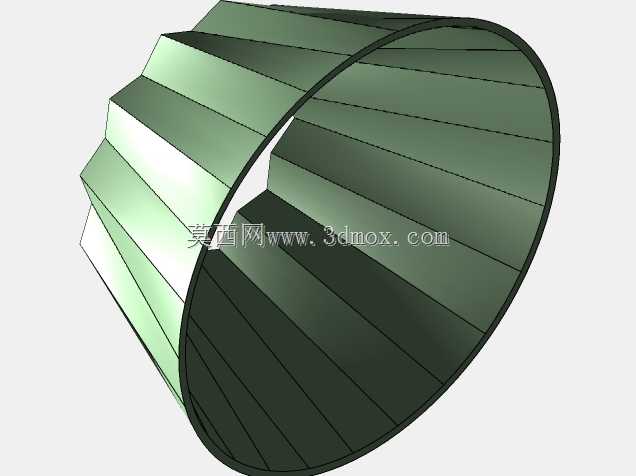

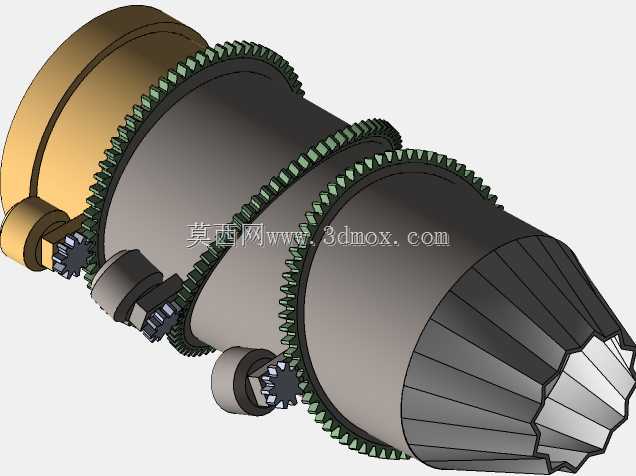

该三维结构还原的是适配垂直起降战斗机的大推力涡扇动力装置，核心服务于第五代隐身多用途战斗机的全域作战需求，可支撑战机完成短距起飞、垂直悬停、高速巡航、超机动格斗等复杂飞行动作，是垂直起降战机区别于常规起降战机的核心动力载体，广泛应用于舰载航空兵、前线快速部署航空兵的作战场景，既可以在无长跑道的前沿野战阵地、两栖攻击舰甲板上完成起降作业，也能在常规陆地机场执行制空作战、对地对海精确打击、电子侦察压制等任务。从功能特性来看，该动力装置在常规涡扇发动机的核心机基础上，集成了升力风扇驱动接口、三轴承旋转喷管、滚转控制喷流通道等垂直起降专属结构：前部的传动齿轮组可将核心机输出的轴功率传递至前置升力风扇，在垂直起降阶段平衡机身前部升力；机身中部两侧引出的滚转控制喷流可输出横向控制力矩，保障悬停状态下的机身姿态稳定；尾部的锯齿形可调喷管可在水平巡航阶段向下偏转90度以上，将主喷流方向调整至垂直向下，配合升力系统共同托举整机完成垂直起降，在高速飞行阶段则恢复轴向喷流状态，通过锯齿形喷口边缘降低雷达反射信号与喷流噪声，兼顾隐身性能与推进效率。从设计思路来看，该结构严格遵循垂直起降动力的升力平衡原则，将核心机作为主要推力输出源，通过齿轮传动系统分流功率驱动前置升力部件，避免了额外加装独立升力发动机带来的死重问题，有效提升了动力系统的推重比；外部环绕的多层齿轮传动结构既承担功率传递功能，也可作为机匣外部的加强筋结构，提升核心机匣在大推力工况下的结构强度，同时预留了充足的附件安装空间，可布置燃油管路、冷却管路、传感器线缆等附属系统。从安装边界与尺寸适配来看，该动力装置采用紧凑的锥形筒体布局，整体沿战机纵轴安装，最大外径适配中型隐身战机的机身截面尺寸，前部升力传动接口与机身前部升力风扇舱精准对接，尾部喷管的偏转行程完全覆盖机身尾部的尾喷口容纳空间，两侧的滚转喷流出口与机翼根部的控制通道对齐，所有外部附件的安装位置均避开了机身内部的弹舱、起落架舱、燃油箱等关键舱室的布置空间，安装时可通过机匣上的固定节吊挂在机身承力框上，维护时可整体从机身尾部抽出，大幅提升了地勤维护效率。
