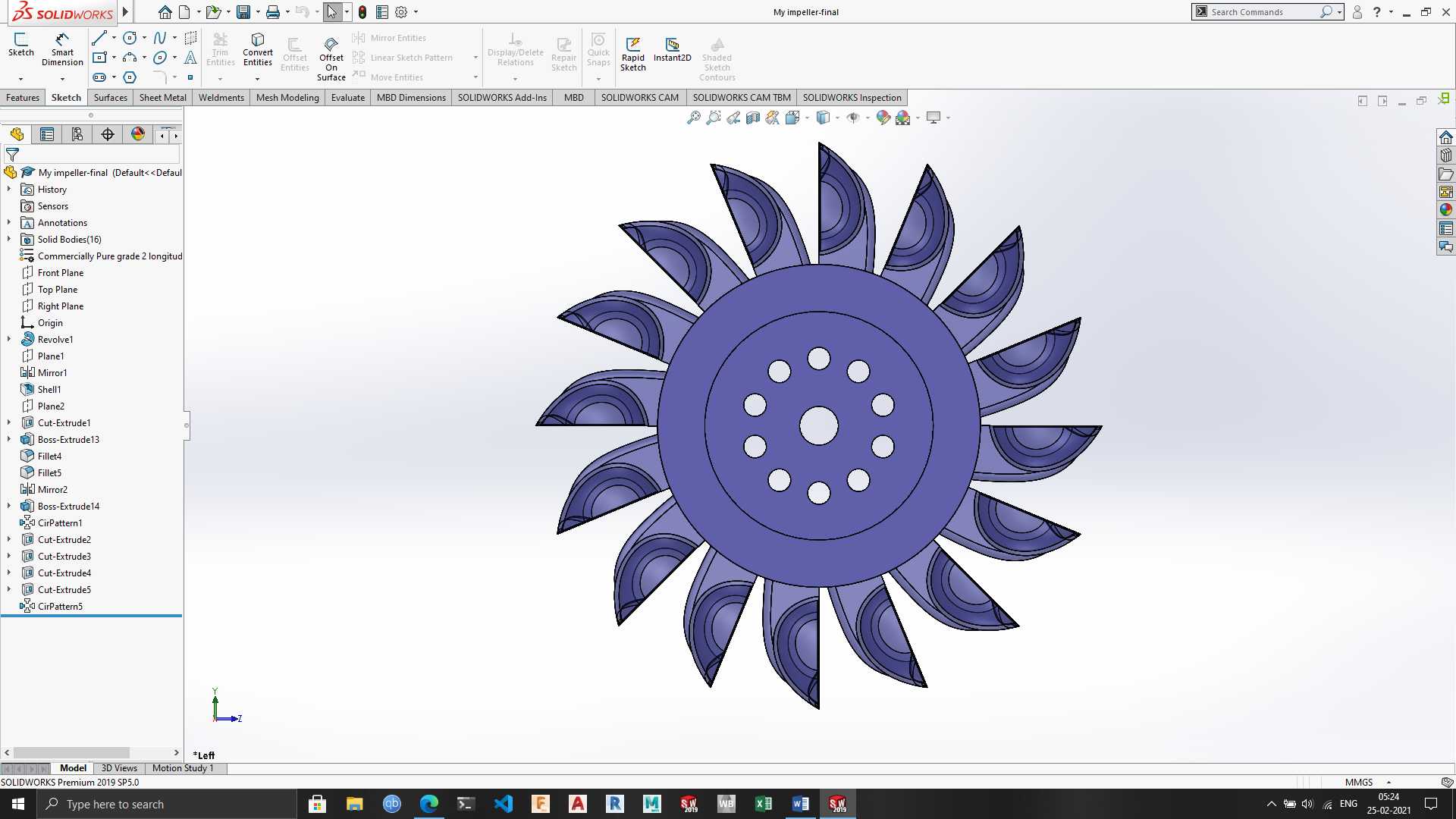

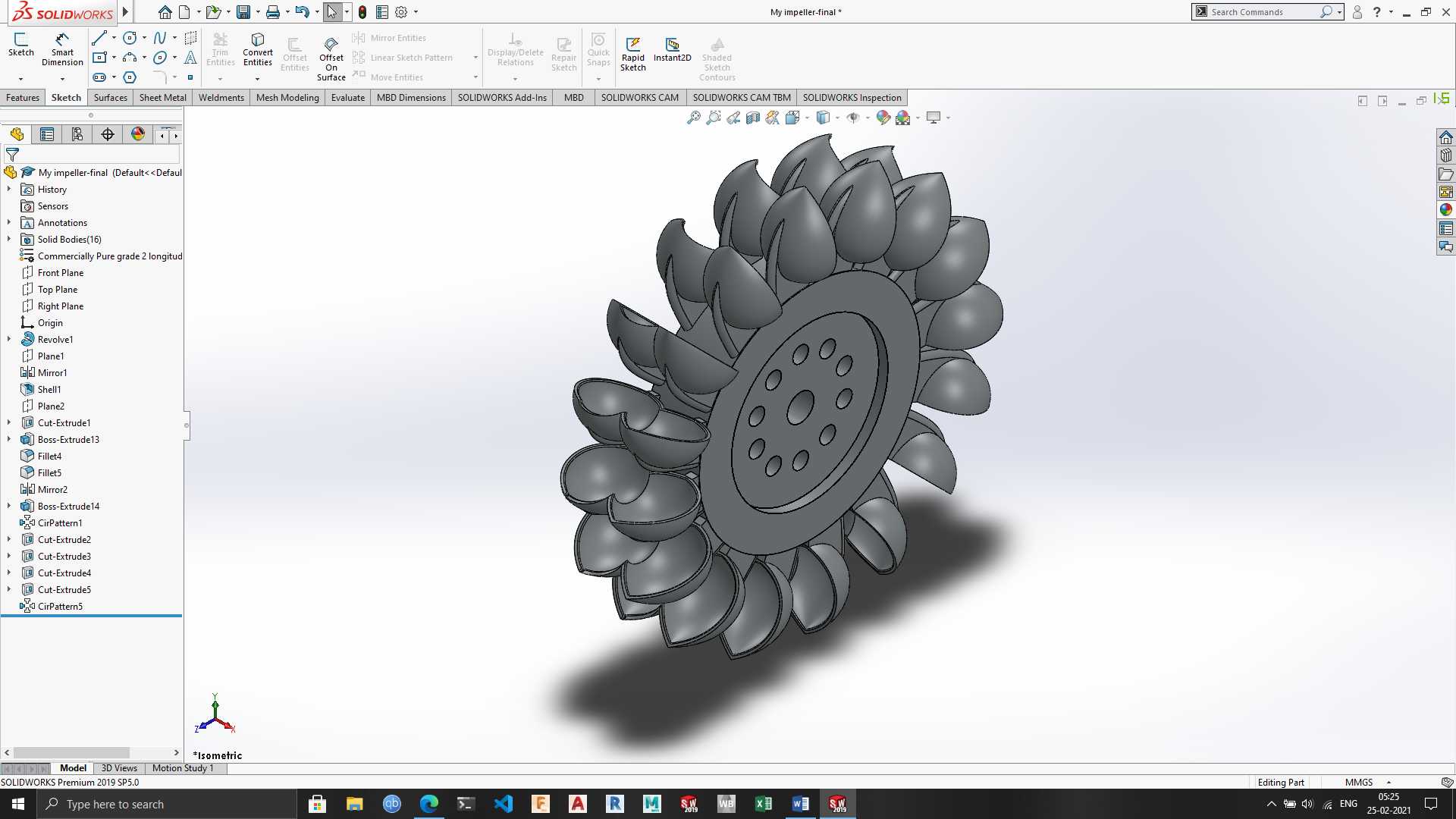

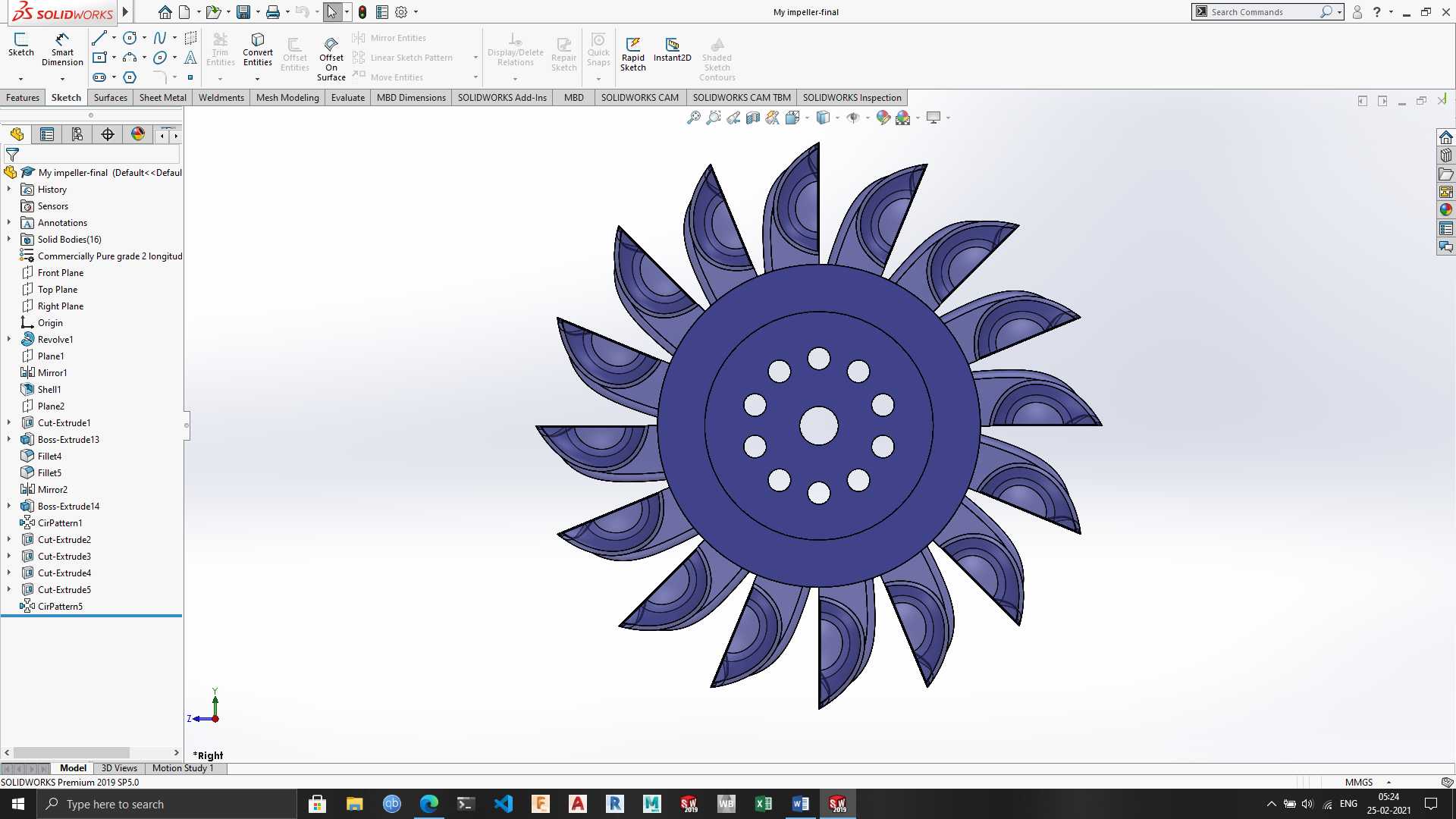

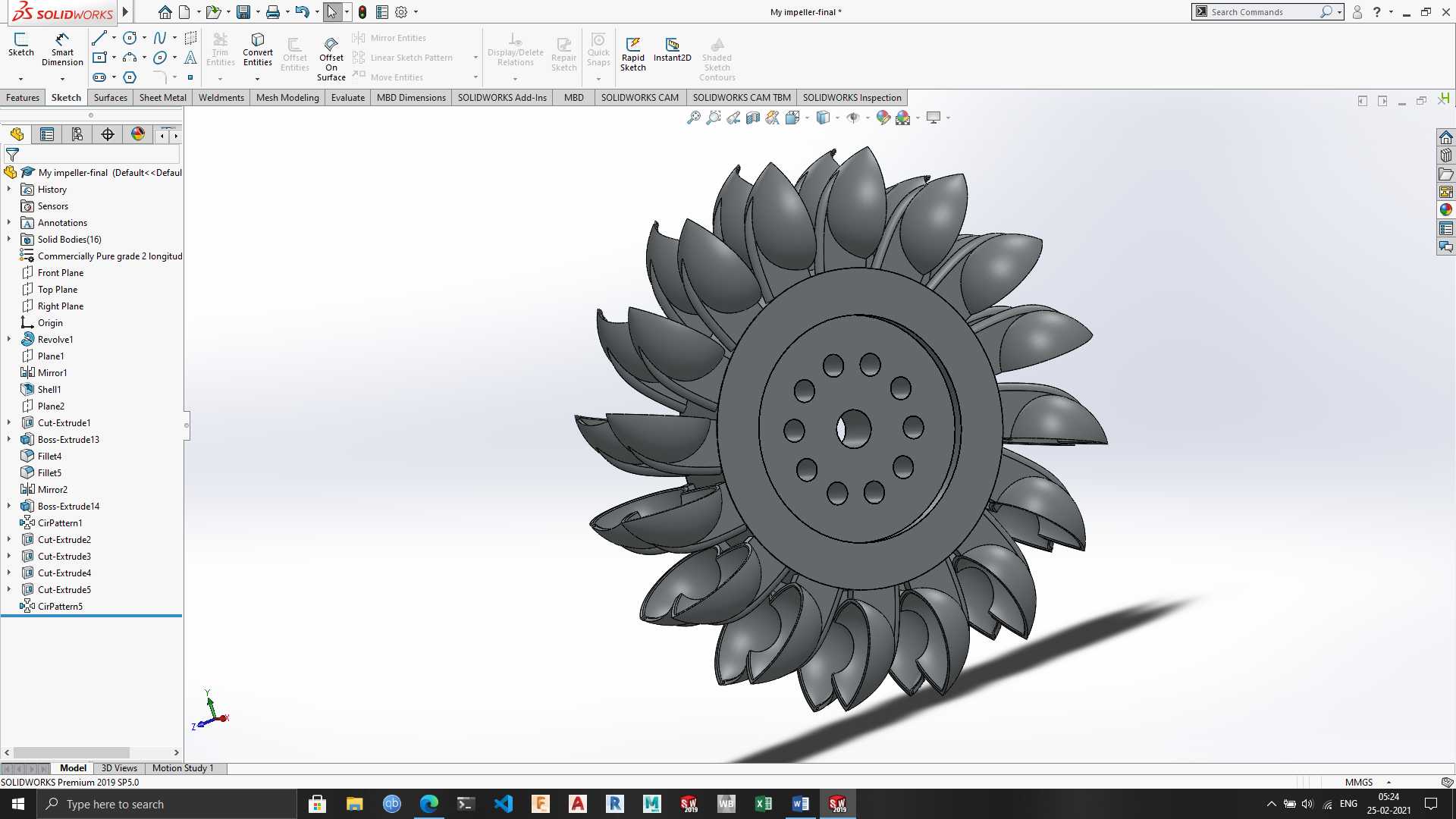

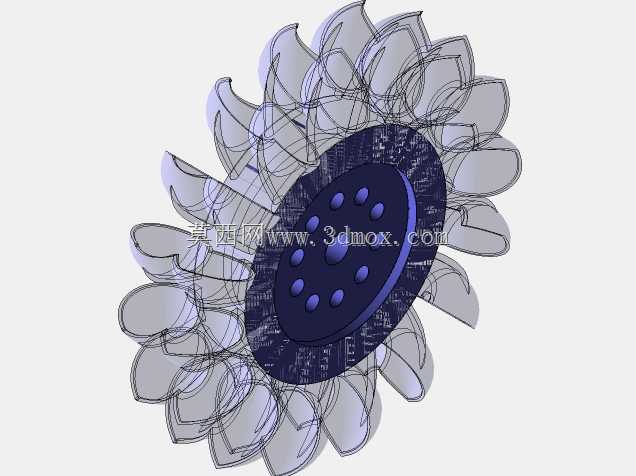

冲击式水轮机转轮结构三维设计

该冲击式水轮机核心转轮结构，主要应用于高水头、小流量的水力发电场景，是引水式水电站、高海拔山区小型水电项目的核心做功部件，承担着将高压水流的动能直接转化为转轮旋转机械能的核心功能，适配水头范围跨度大，可在水流落差较大、径流流量有限的山区水系稳定运行，无需构建大型挡水坝体，大幅降低中小型水电项目的土建成本与生态扰动。从功能特性来看，该转轮采用周向均匀排布的水斗式结构，每个水斗的曲面型线经过流体力学优化，能够最大程度承接喷嘴射出的高速射流，通过水斗内凹曲面的导向作用，让水流沿曲面平顺转向后从两侧边缘排出，将水流的动能充分传递给转轮，减少水流出口的余能损失，相比传统的轴流式、混流式水轮机，在高水头工况下具备更高的能量转换效率，且运行过程中对水流含沙量的耐受能力更强，维护频次更低。在设计思路上，整体采用中心轮毂加周向水斗的分体式装配逻辑，中心轮毂设置有均匀分布的连接定位凸点，可与主轴端的连接法兰精准对位，保证转轮运转时的动平衡精度；每个水斗的薄壁曲面结构在保证结构强度的前提下尽可能降低自身重量，减少转轮旋转时的惯性损耗，水斗边缘做了圆弧过渡处理，避免高速水流长期冲刷造成的气蚀损伤，延长部件的使用寿命。从安装边界来看，该转轮的径向尺寸适配中小型冲击式水轮机的机壳安装空间，轴向安装厚度可匹配主轴的悬臂安装尺寸，中心轮毂的连接孔位可适配标准规格的水轮机主轴，安装时无需对原有机组的机壳、轴承座进行额外改造，可直接替换同规格的老旧转轮部件；水斗的排布间距经过精准计算，保证转轮旋转过程中，每个水斗都能平顺切入喷嘴射出的射流区域，避免出现射流间断或者水斗之间的水流干涉问题，保障机组运行的稳定性，降低运转过程中的振动与噪音。
