汽车发动机缸盖头部扫描逆向建模

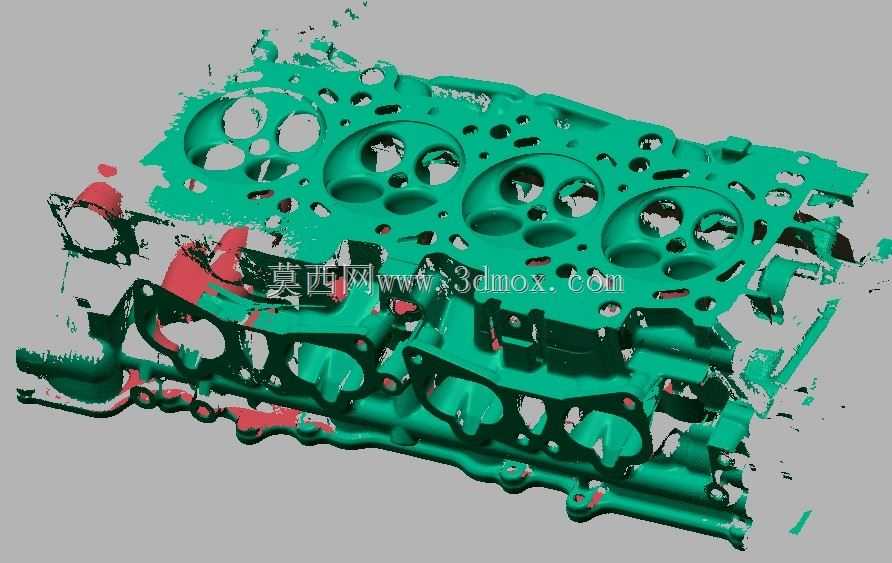

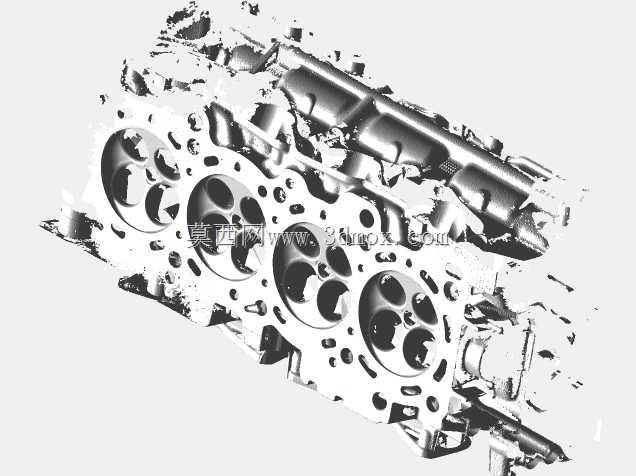

本次呈现的是汽车发动机缸盖头部的扫描逆向成果，这类扫描模型在汽车动力系统的研发、维修、改装领域有着极为广泛的应用场景。在整车制造环节，缸盖作为发动机核心承压部件，直接决定了燃烧室的密封性能、进排气效率以及冷却回路的流通效果，通过实物扫描获取的高精度三维数据，能够完整还原缸盖表面的所有孔位、气道轮廓、冷却腔道以及安装结合面的形貌特征，为后续的性能优化、缺陷修复、替代件开发提供精准的几何依据。从实际用途来看，该扫描成果可用于老旧车型发动机配件的复刻生产，解决停产车型配件供应断档的问题，也可用于发动机改装环节的气道优化设计，通过扫描获取原始气道数据后，结合流体仿真调整气道曲面曲率，提升进排气流速进而优化动力输出表现，同时在发动机故障诊断领域，可将故障缸盖的扫描数据与标准数据做偏差比对，快速定位变形、磨损、蚀损的具体区域，为维修方案制定提供量化参考。从功能特性层面，该扫描模型完整保留了缸盖头部的所有结构细节，包括进排气门座圈安装位、火花塞/喷油器安装孔、缸盖螺栓通孔、冷却水道开口、润滑油道接口以及缸盖与缸体结合的密封面形貌，点云拼接处理后完整还原了实物的残缺与磨损特征，能够真实反映在用缸盖的实际状态，区别于正向设计的理想化模型，更贴近实际服役部件的真实几何状态。在设计思路上，这类扫描建模遵循实物几何还原优先的原则，优先保证关键安装位、配合面的尺寸精度，对于非配合区域的表面瑕疵、铸造残留痕迹做适度保留，既满足逆向工程的精度要求，也能真实呈现实物的加工与服役特征。从安装边界来看，该缸盖为直列四缸结构的缸盖头部，横向排布四个燃烧室对应腔室，各进排气道呈夹角排布，螺栓孔位沿缸盖长度方向等距分布，安装时需匹配对应缸体的定位销孔位置，结合面平面度公差需控制在0.05mm以内才能保证密封效果，所有附件安装孔的位置度偏差需控制在0.1mm范围内，才能保证气门机构、喷油组件、冷却管路的顺利装配，扫描获取的全尺寸数据能够为安装适配性校验提供完整的三维参照，避免装配过程中出现干涉、密封不严等问题。
