多叶片式混凝土搅拌轴结构设计

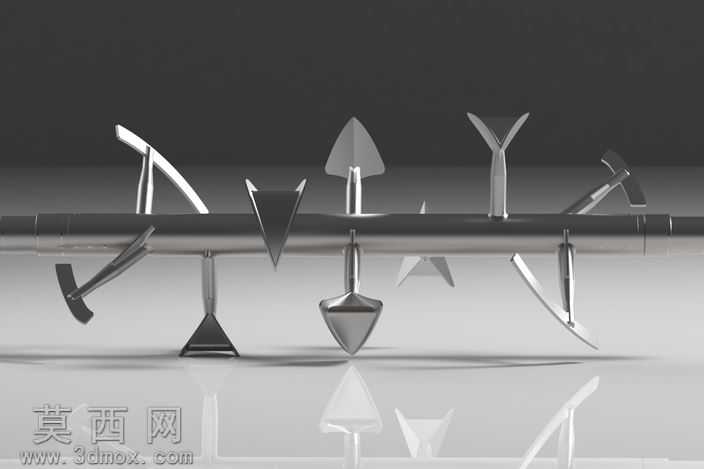

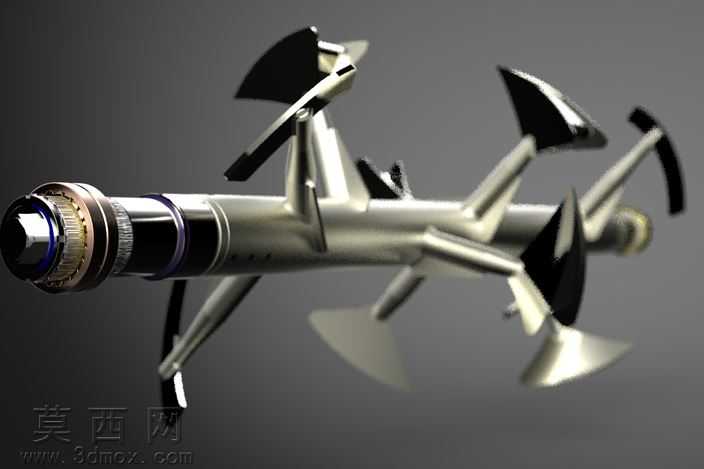

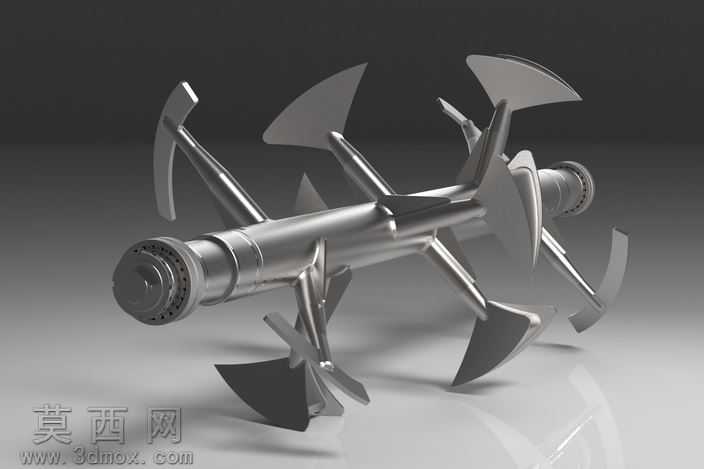

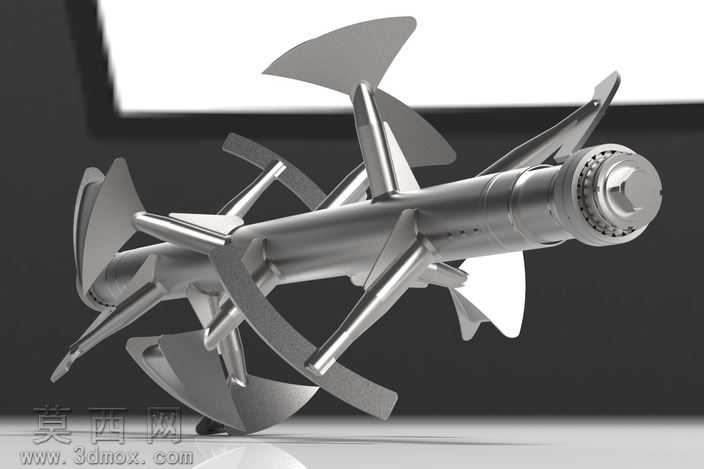

该三维模型为混凝土搅拌机核心工作部件搅拌轴，整体采用参数化建模方式完成，建模过程中优先保证各部件装配关系的精准性，先以中心主轴为基准搭建装配骨架，主轴采用阶梯轴结构设计，两端预留轴承安装位与传动连接端，轴身表面做光滑过渡处理，避免应力集中问题，同时在轴身对应位置预设多组叶片安装座，安装座与主轴采用一体化建模方式保证连接强度。模型中的搅拌叶片分为多种形态，包含弧形铲式叶片、斜向推进叶片与扰流刀片，不同形态叶片按照螺旋排布规律均匀分布在主轴周向，相邻叶片之间预留合理的物料通过间隙，叶片根部做加厚圆角处理，与安装座的连接位置做贴合面匹配设计，保证装配后无错位缝隙。渲染阶段采用金属材质表现整体部件，主轴部分赋予高反光镀铬金属材质，还原金属轴类零件的冷硬质感，叶片部分根据受力差异做细微材质区分，迎料面做轻微磨砂质感处理，背料面保持光滑金属反光，场景采用深灰色渐变背景配合柔光打光，主光源从侧上方照射突出部件的金属光泽与结构轮廓，辅光源从底部补光弱化阴影死角，清晰展现各叶片的空间角度与排布关系。设计思路上围绕搅拌作业的实际需求展开，多形态叶片组合可同时实现物料的径向翻动与轴向推送，避免搅拌过程中出现物料沉积、搅拌不均的问题，主轴两端的密封连接结构可适配搅拌机的筒体安装位，整体结构兼顾搅拌效率与结构耐用性，叶片的角度经过反复调整，可在转动过程中形成多维度的物料扰流，有效提升混凝土物料的混合均匀度，同时轴身的减重孔设计在保证结构强度的前提下降低了部件整体重量，减少传动负载。
