移动式混凝土配料搅拌一体化设备

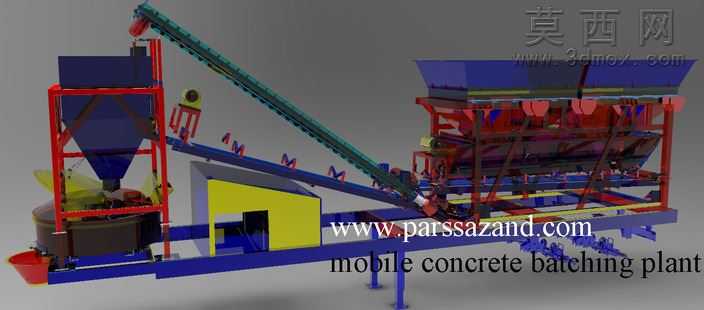

本作品为移动式混凝土配料搅拌一体化成套设备的三维建模成果，建模过程中严格遵循工程设备实际生产的尺寸比例与装配逻辑，完整还原了整套设备的功能模块布局。模型搭建阶段，首先完成整体承载底架的基准建模，采用型钢焊接框架的结构设计，预留各功能模块的安装定位点位，保证整体结构的刚性支撑逻辑符合工程实际。骨料配料单元部分，还原了多仓式骨料储料斗的结构，每个料斗配置独立的卸料计量机构，建模时细化了料斗的耐磨衬板贴合结构、卸料闸门的开合传动组件，保证配料计量环节的结构还原度。倾斜式骨料输送机构采用带挡边的皮带输送结构，建模时还原了输送机架的桁架支撑结构、驱动滚筒与改向滚筒的装配位置、皮带的张紧调节机构，同时匹配了上部接料与下部受料的点位衔接，保证骨料输送路径的合理性。搅拌主机单元采用立轴式搅拌结构，细化了搅拌筒体的耐磨内衬、搅拌叶片的安装角度、传动减速机构的连接结构，同时还原了上部粉料投料与水液加注的接口位置，配套的粉料储料仓采用框架支撑结构，还原了仓体的破拱装置、下部计量输送的螺旋机构，保证粉料供给环节的结构完整性。设备配套的操作控制室采用模块化舱体设计，建模时还原了舱体的围护结构、内部操作空间的预留布局。渲染阶段针对不同部件匹配对应材质：结构框架采用工程红漆金属材质，料斗与筒体采用耐磨深蓝金属材质，控制室采用黄色彩钢围护材质，输送皮带采用深色橡胶材质，传动部件采用铸铁与机加工金属材质，通过材质区分清晰呈现各部件的功能属性。整体设计思路围绕移动式集成化展开，将配料、输送、搅拌、控制功能全部集成在统一的移动底架上，无需复杂的现场基础安装即可快速转场作业，适配小规模工程、临时施工点的混凝土生产需求，建模过程中对各部件的装配干涉做了校验，保证所有运动部件的活动空间符合实际运行要求，完整呈现了移动式混凝土生产设备的结构特点与功能逻辑。
