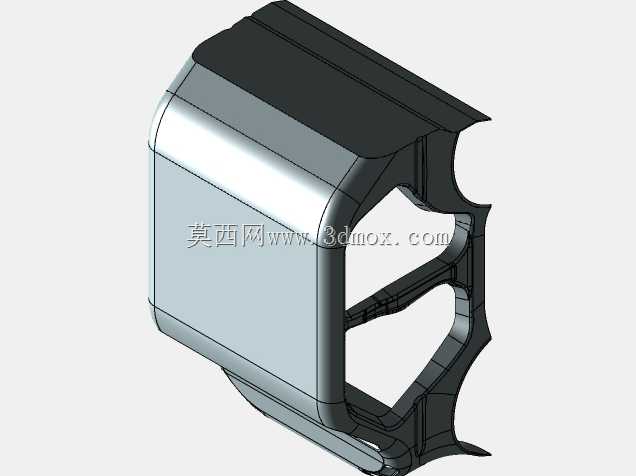

小型货车B柱结构实体设计方案

该构件为小型货车驾驶室侧围核心承载结构，也就是车身B柱总成的实体设计方案，在货运车辆的日常运营场景中承担着多重关键作用。从实际应用场景来看，小型货车多用于城市短途配送、城郊零散货物运输，日常行驶过程中会频繁经过颠簸路段、狭窄街巷，不仅要承受车身扭转带来的交变载荷，还要在发生侧面碰撞时为驾乘人员提供足够的生存空间，同时为车门铰链、门锁、安全带卷收器、内饰护板等部件提供可靠的安装基础。

从功能特性层面来看，该结构采用变截面封闭腔体设计，上部衔接车顶边梁与驾驶室顶部加强框架，下部连接门槛梁与地板纵梁，形成完整的侧面传力路径。日常行驶中，车身经过凹凸路面产生的扭转力会通过B柱的腔体结构均匀分散到上下连接的车身骨架上，避免侧围出现局部应力集中导致的开裂、变形问题；当遭遇侧面撞击时，B柱的高强度腔体结构能够抵抗侧向冲击力，尽可能减少驾驶舱的侵入量，为驾乘人员保留足够的安全空间，同时为安全带提供稳定的固定点，约束乘员位移，降低碰撞伤害。此外，该结构预留的多层安装位，能够同时满足前门后铰链、后门前铰链、门锁扣、侧围内饰板、安全带高度调节器等多个部件的安装需求，集成度较高，可减少侧围额外的焊接支架，简化装配流程。

从设计思路来看，该结构采用圆角过渡的外轮廓设计，一方面是为了匹配货车驾驶室的整体流线造型，降低行驶过程中的风阻系数，减少高速行驶时的风噪与燃油消耗；另一方面，所有棱边做圆弧过渡处理，能够有效避免应力集中，提升结构的抗疲劳性能，适配货运车辆长周期、高负荷的使用特性。结构内侧的镂空减重设计，是在保证整体结构强度、刚度满足要求的前提下，尽可能去除非承载区域的多余材料，实现构件的轻量化，降低整车整备质量，进而提升车辆的燃油经济性，减少运营过程中的成本消耗。

从安装边界与尺寸适配来看，该结构的上下连接端面均设计有匹配对应车身梁架的焊接贴合面，安装孔位按照小型货车驾驶室的通用布局设置，能够直接与现有车型的车顶边梁、门槛梁完成适配焊接，不需要对周边相邻部件做大幅度的结构调整；外轮廓曲面与侧围外板、前后车门的密封间隙匹配度经过校准，能够保证车门关闭后的密封性能，避免行驶过程中出现漏风、漏水、异响等问题，整体结构的截面厚度按照不同区域的受力需求做差异化设计，受力较大的上下连接区域、碰撞受力核心区域壁厚更大，非主要受力的装饰贴合区域适当减薄，实现强度与重量的最优平衡。
