直角传动齿轮箱密封端盖板结构设计

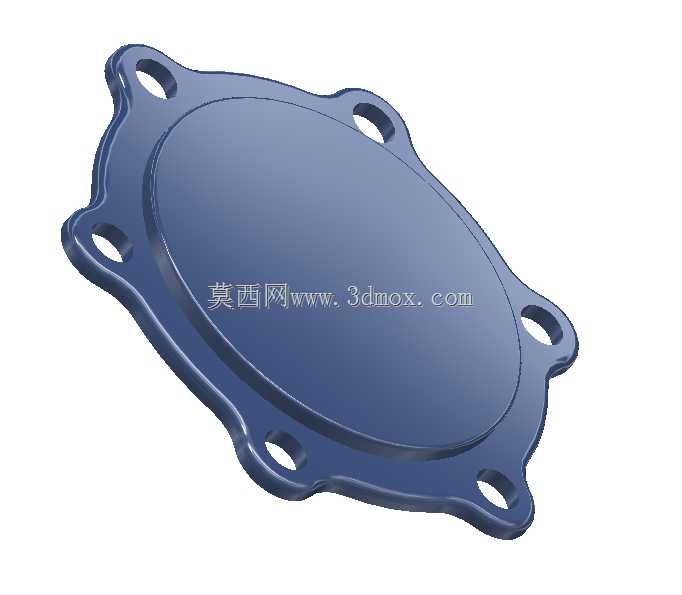

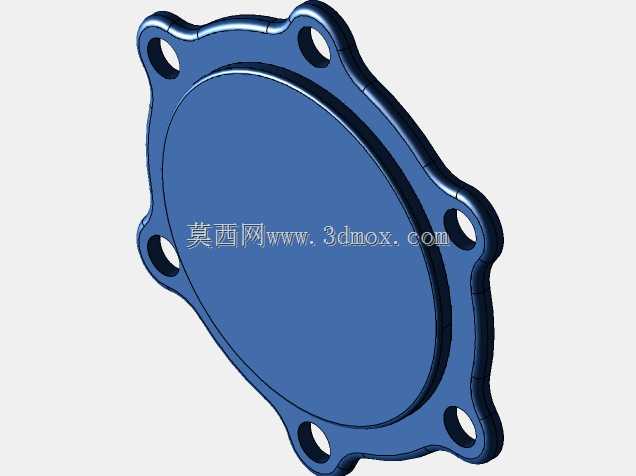

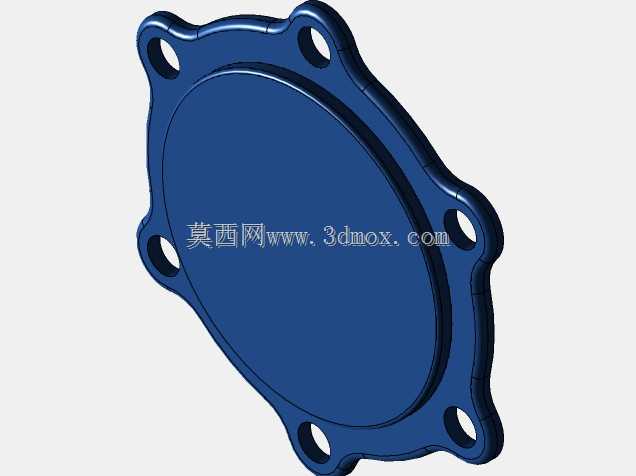

这款盖板是直角齿轮箱的核心配套密封部件，主要应用于需要垂直轴换向传动的动力传输场景，常见于小型工程机械传动单元、农用机具换向机构、轻工设备传动箱以及非标自动化设备的动力转向模块中，承担着齿轮箱腔体密封、内部传动组件防护、安装基准定位的多重作用。在实际设备运行过程中，直角齿轮箱内部存储有润滑齿轮啮合面的润滑油，同时运转过程中会产生齿轮啮合的飞溅油液、腔体内部微压变化，这款盖板能够完全贴合齿轮箱的箱体结合面，阻断润滑油的渗漏路径，同时阻挡外部环境中的粉尘、水汽、加工碎屑进入齿轮箱腔体内部，避免齿轮啮合面出现磨粒磨损、润滑油乳化变质等问题，有效延长齿轮箱内部齿轮、轴承等核心传动件的使用寿命。从设计思路来看，这款盖板采用了随形轮廓的设计方案，没有采用传统规则圆形法兰的结构，而是匹配直角齿轮箱箱体的结合面外形做了仿形切边处理，既能够完全覆盖箱体的结合密封面，又能够最大程度压缩盖板的外轮廓尺寸，减少安装后所占用的外部空间，适配安装空间紧凑的设备布局需求。盖板上的六个安装孔采用沿周向非等距分布的设计，完全匹配箱体上预设的螺栓安装点位，这种非等距孔位设计具备天然的防错装属性，装配过程中无需反复对位调整，只有唯一的安装角度能够让所有孔位对齐，有效降低现场装配的出错概率，提升装配作业效率。盖板主体采用带阶梯凸台的结构设计，内侧的凸台能够嵌入齿轮箱箱体的端口内部，形成第一道嵌合密封结构，外侧的法兰面压紧箱体端面的密封垫片，形成第二道端面密封结构，双重密封结构能够更好地适应齿轮箱运转过程中的温度变化带来的热胀冷缩间隙变化，在宽温度工作区间内保持稳定的密封性能。从安装边界来看，盖板的外轮廓最大尺寸完全匹配对应型号直角齿轮箱的端口尺寸，安装孔的孔径适配常规的内六角紧固螺栓，安装后盖板外表面与箱体端面齐平，没有突出的冗余结构，不会和周边布置的管线、其他传动部件产生运动干涉，盖板的整体厚度经过力学仿真优化，在满足腔体承压、螺栓锁紧力要求的前提下尽可能做薄，既能够降低部件自身重量，又能够减少材料消耗，控制制造成本。在实际使用场景中，这款盖板不需要额外做定制化修改，就可以直接适配同规格的直角锥齿轮换向箱，安装完成后不需要额外维护，仅在设备定期保养更换润滑油的时候，检查盖板结合面的密封垫片老化情况即可，长期使用过程中不会出现形变、渗漏等问题，能够为齿轮箱内部的传动组件提供稳定可靠的防护。
