传动用组合式花键连接链轮结构设计

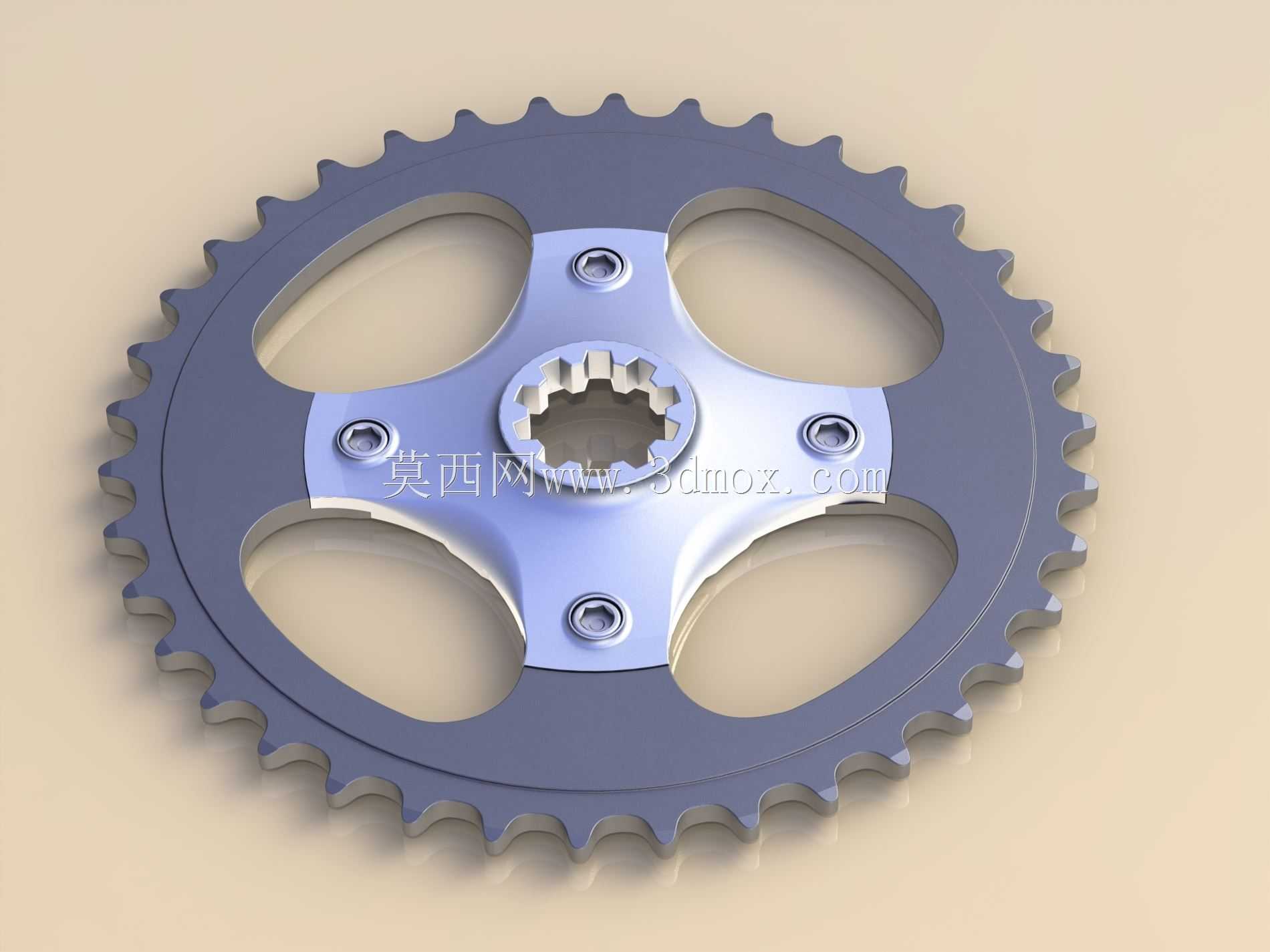

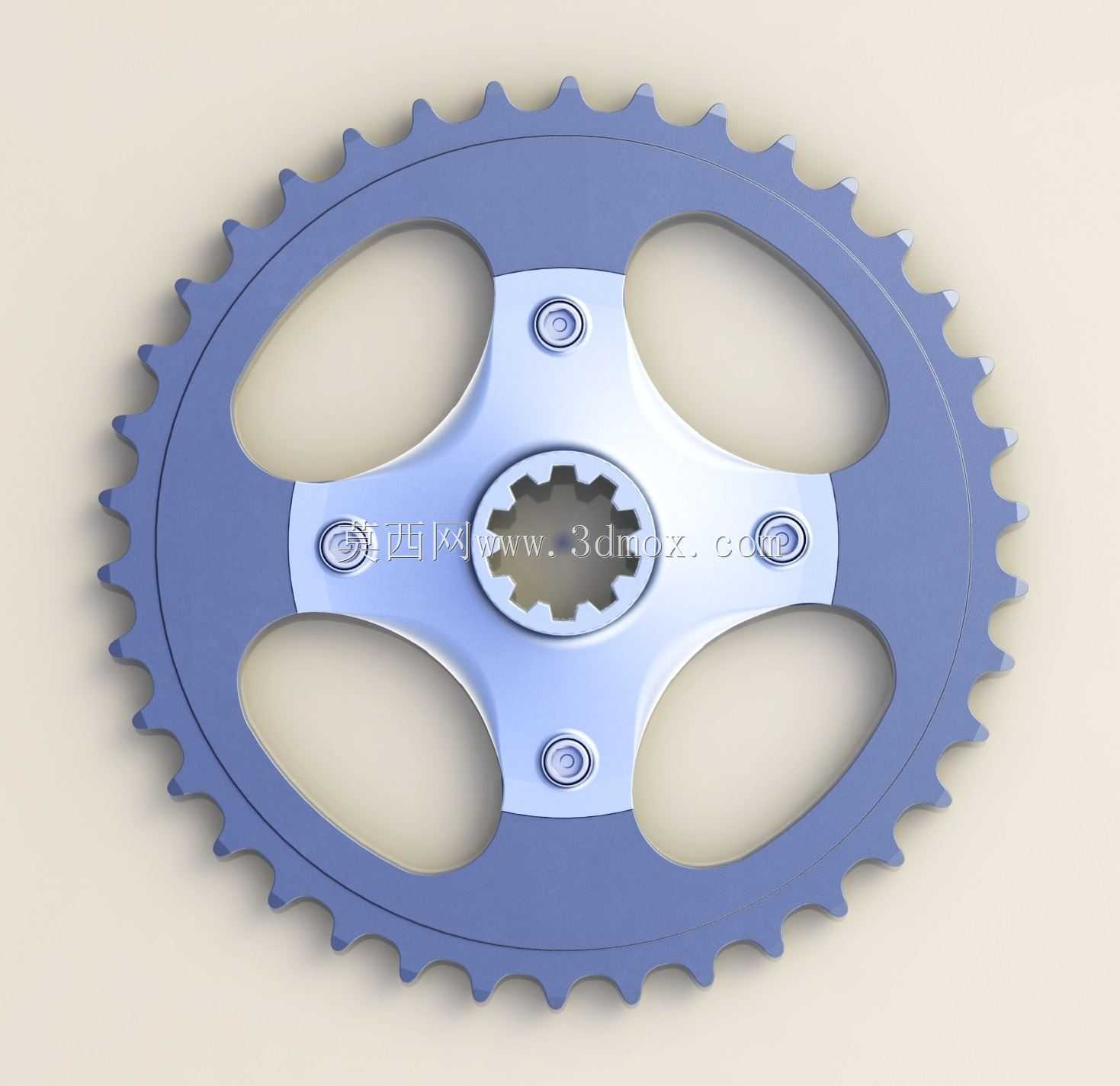

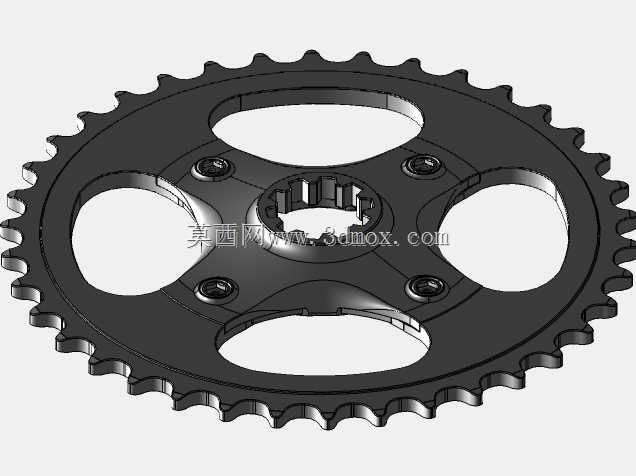

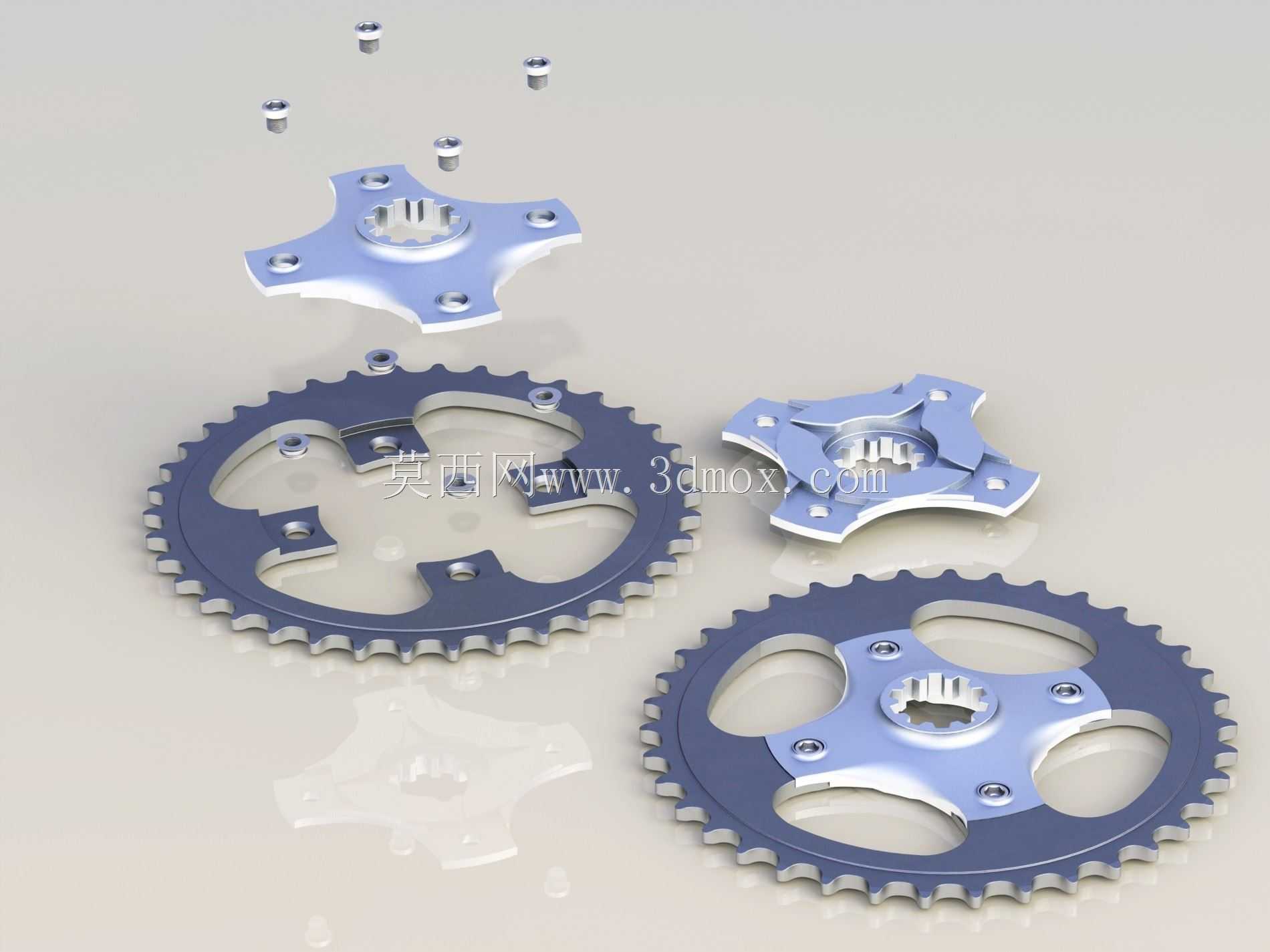

这款链轮总成是链传动系统中的核心从动传动部件，主要应用于中小功率的机械传动场景，常见于代步车辆传动系统、轻型输送设备动力传递单元、通用机械的动力输出端，承担着将链条的直线往复拖拽运动转化为旋转扭矩输出的核心作用，是链传动副中与链条啮合匹配的关键零件。从结构设计来看，该链轮采用分体组合式结构，外圈为带标准啮合齿形的链轮齿圈，内芯为带内花键的轮毂连接盘，两者通过周向均匀分布的紧固件实现刚性连接，这种分体设计一方面可以针对齿圈和轮毂采用不同的材料与热处理工艺，齿圈部分选用耐磨钢材做表面淬火处理，保证啮合齿面的耐磨性能与接触疲劳强度，轮毂部分选用韧性较好的结构钢制作，承受传动过程中的冲击载荷与扭矩传递，降低整体制造成本的同时兼顾不同部位的性能需求；另一方面当齿圈磨损达到报废标准时，仅需更换外圈齿圈即可完成维护，无需更换整个轮毂部件，大幅降低后期运维的配件成本与更换工时。产品的内孔采用渐开线花键结构与动力输出轴连接，相比普通平键连接，花键连接的齿面接触面积更大，承载的扭矩上限更高，对中性更好，能够适应高速传动下的动平衡要求，同时可以承受一定程度的交变载荷与瞬时冲击，避免传动过程中出现键槽压溃、连接松动的问题。链轮的轮辐部分采用四个对称分布的镂空减重结构，在保证轮辐整体结构刚度、满足扭矩传递强度要求的前提下，尽可能去除冗余材料，降低零件自身的转动惯量，减少传动过程中的启停惯性冲击，同时镂空结构也便于传动过程中的散热，避免长时间高速运转下齿面积聚热量导致材料性能下降。从安装边界来看，该链轮的轴向安装尺寸经过匹配设计，齿圈的轴向宽度适配对应规格传动链条的内节内宽，保证啮合过程中链条不会出现轴向窜动脱链的问题，轮毂的轴向定位长度与安装轴的轴肩尺寸匹配，安装时可以通过轴肩实现轴向定位，配合紧固件完成轴向锁紧，无需额外设计复杂的定位结构；周向安装时，花键的对位标记清晰，装配时无需反复调整角度即可完成与轴的对位安装，装配效率较高。齿形部分采用标准的滚子链链轮齿廓设计，齿沟圆弧与对应规格的滚子半径匹配，啮合过程中可以保证滚子顺畅进入与退出齿槽，减少啮合冲击与多边形效应带来的传动振动，降低传动过程中的噪音，同时保证链传动的传动比稳定，减少传动过程中的功率损耗。在实际使用场景中，这款链轮总成可以适配单排滚子链的传动需求，能够在有少量粉尘、常规润滑条件的工况下长期稳定工作，齿面的耐磨设计可以保证在额定载荷下达到足够的使用寿命，组合式的结构也方便不同齿数的齿圈与同一轮毂搭配，快速调整传动比，适配不同的转速与扭矩输出需求，无需重新加工整个链轮部件，大幅提升了产品的适配性。
