三层辊轴式卷材输送展平装置结构

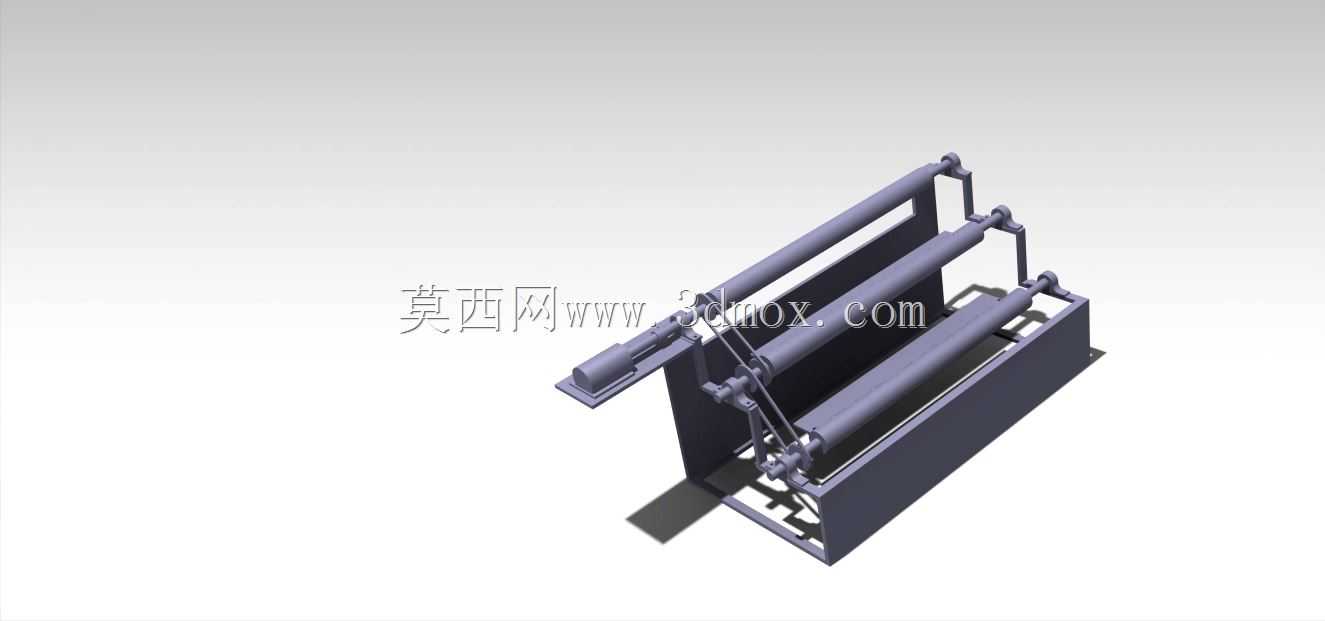

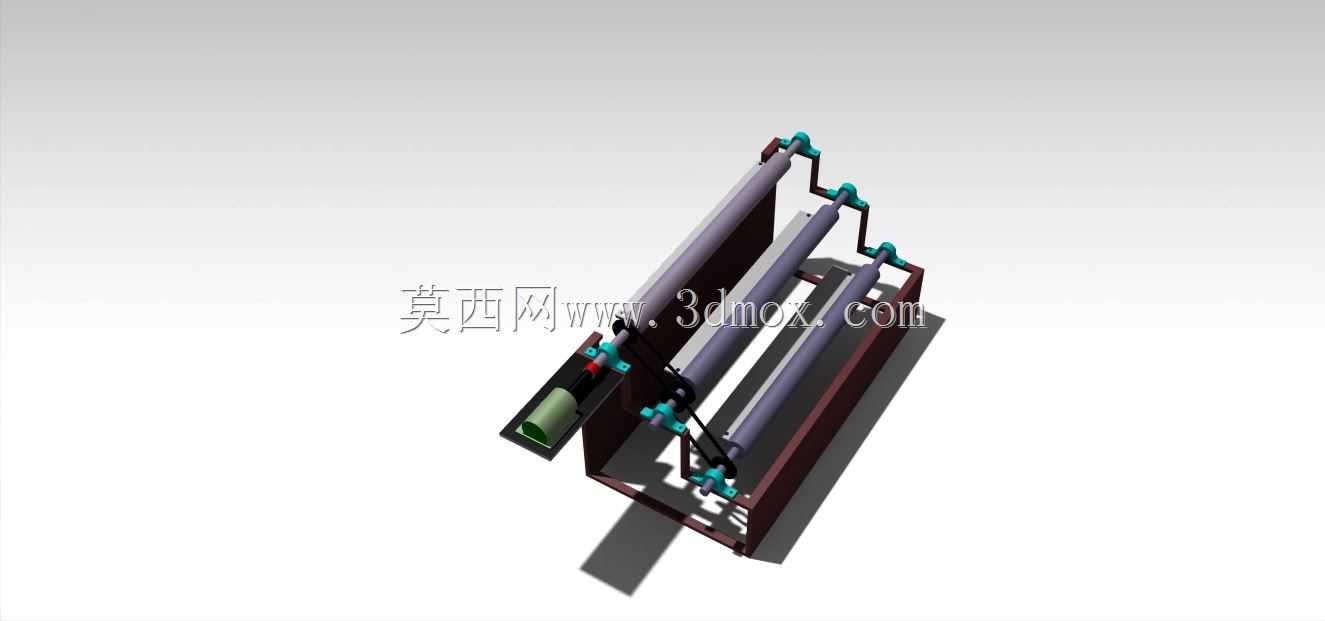

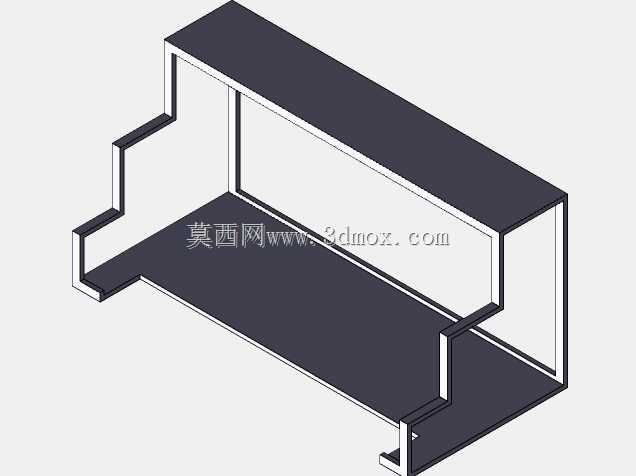

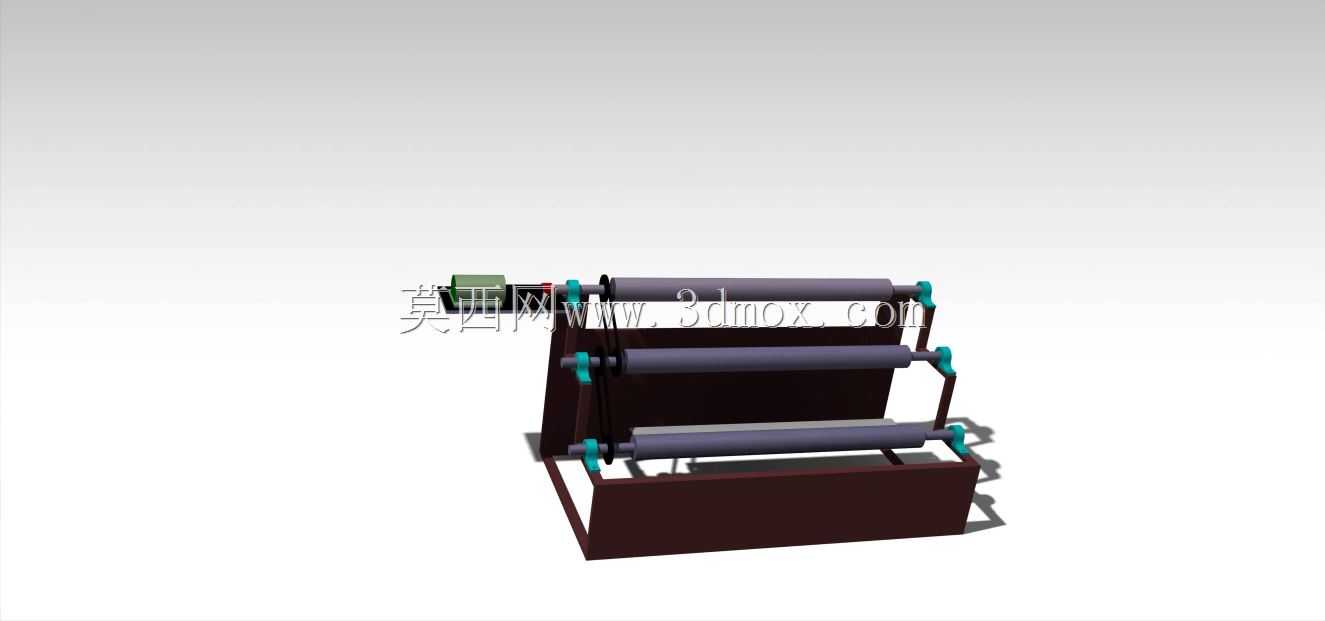

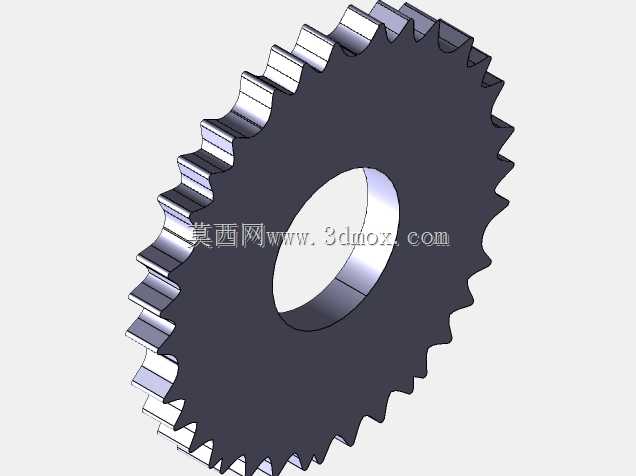

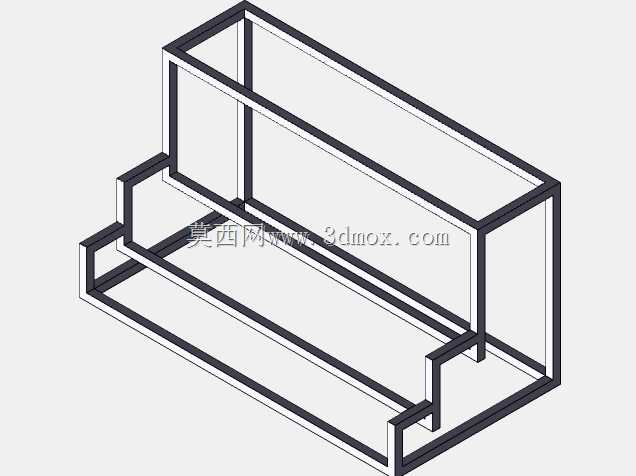

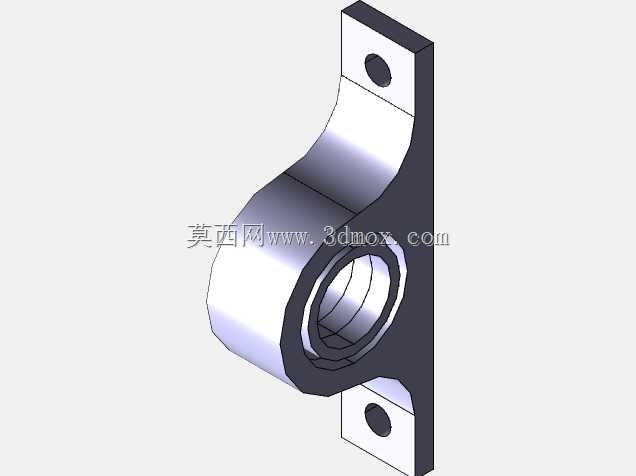

该装置主要应用于薄膜、纸张、纺织面料、金属箔带等柔性卷材的连续加工生产线中，可布置在放卷工位与后续加工工位之间，承担卷材输送、张力调节与表面展平的核心作用，解决柔性卷材在输送过程中易出现的褶皱、跑偏、张力不均等常见生产问题，适配印刷、涂布、复合、分切等多类卷材加工场景，能有效提升后续工序的加工精度与成品良率。装置整体采用立式三层辊轴排布结构，底部为一体式箱型焊接机架，作为整套机构的承载基础，箱型结构内部可预留空间安装张力检测组件、驱动传动部件或是废料收集结构，机架底部可通过膨胀螺栓与生产车间地面固定，也可加装可调脚杯实现安装水平度的快速调节，适配不同平整度的车间安装地面。三层平行排布的辊轴均采用两端支撑的安装方式，辊轴两端配置带座轴承与机架侧立板连接，保障辊轴转动的顺畅度与径向承载能力，每根辊轴的端部都设置有手轮调节结构，可根据实际输送的卷材厚度、材质特性微调辊轴之间的平行间隙，针对不同张力需求的卷材实现适配性的压紧与展平效果，最上层辊轴可配合张力传感器实现实时张力反馈，配合生产线的驱动系统实现输送速度的同步匹配。设计过程中重点考量了辊轴的排布角度与间距，三层辊轴采用错位排布方式，让卷材在输送过程中依次绕经三根辊轴的表面，通过多次变向包覆增大卷材与辊面的接触面积，利用辊面的摩擦力带动卷材匀速前进的同时，将卷材表面的褶皱逐步向两侧舒展，避免局部应力集中导致的卷材拉伸变形。辊轴表面可根据输送物料的特性选择包胶、镀铬或是喷砂处理，针对粘性物料选用低表面能的包胶材质避免粘料，针对金属箔带类硬质卷材选用镀铬镜面辊面防止划伤物料表面。整套装置的安装边界紧凑，立式排布的结构相比传统卧式多辊展平机构节省近40%的生产线横向占地空间，侧立板上预留的多组安装孔位可根据生产线的走线需求调整进料与出料的高度位置，能灵活适配不同高度的前后端设备对接需求，无需额外搭建过渡支架即可完成产线集成，降低产线改造的配套成本。装置整体结构无复杂的异形构件，所有零部件均采用常规机械加工工艺即可完成生产制造，后期维护过程中可单独更换磨损的辊轴或是轴承部件，无需整体拆解机架，大幅降低设备的运维成本与停机维护时间。
