多风扇笔记本散热托架结构设计

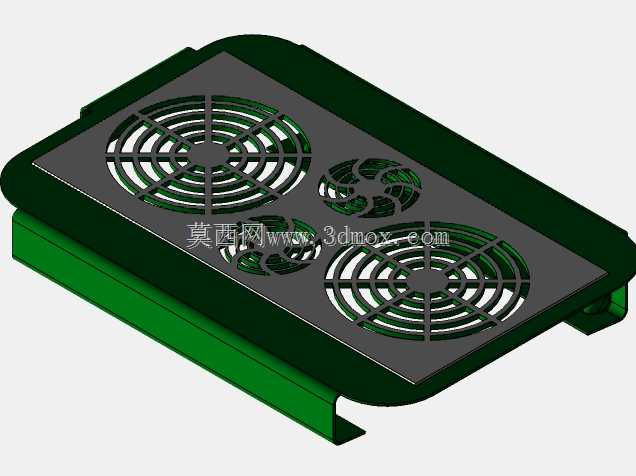

该产品为面向日常办公、游戏娱乐场景设计的笔记本外置风冷散热托架，主要解决长时间高负载运行下笔记本机身积热、核心硬件降频、外壳温度过高影响使用体验的问题，适用于14至17英寸主流尺寸的消费级笔记本、游戏本设备，可放置在桌面、膝上多种使用场景下，为笔记本提供稳定支撑与主动散热辅助。产品采用上下分层的托架式结构设计，上层为承载笔记本的网格通风面板，面板开设对应风扇位置的圆形通风格栅，格栅采用放射状筋条结构，在保证通风通流面积最大化的同时，保留足够的结构强度承托笔记本重量，避免面板受压变形；下层为风道与风扇安装腔体，边缘做圆滑包边处理，底部设置垫高支撑脚，将托架整体抬升一定高度，在托架与放置平面之间预留进风空间，保证风扇进风顺畅无遮挡。散热单元采用大小风扇组合的布局，两枚大尺寸低转速风扇对应笔记本常规CPU、GPU核心的发热区域，提供大风量低噪音的基础散热能力，两枚小尺寸高转速风扇对应主板供电、内存等次要发热区域，补充局部散热风量，四风扇协同形成覆盖笔记本底部主要进风区域的散热风场，将笔记本内部排出的热量快速带离机身底部，避免热量在笔记本与桌面之间的夹层淤积。产品整体外形采用圆角矩形轮廓，边缘做圆弧过渡处理，避免尖锐边角划伤笔记本外壳或使用者肢体，整体厚度控制在轻薄范围内，兼顾散热性能与便携性，托架前端设置限位挡边，防止笔记本放置时向前滑落，侧边预留走线空间，方便笔记本电源线、外设线材的排布整理。设计过程中充分考虑使用边界，托架承载面做微倾斜角度设计，符合人体工学打字视角，长时间使用不易产生腕部疲劳，风扇供电采用常规USB接口取电，可直接从笔记本USB端口取电无需额外电源适配器，整体结构无多余突出部件，收纳时可平稳放置在电脑包夹层中，兼顾日常固定使用与外出携带的需求。
