五叶结构转子散热风机结构设计

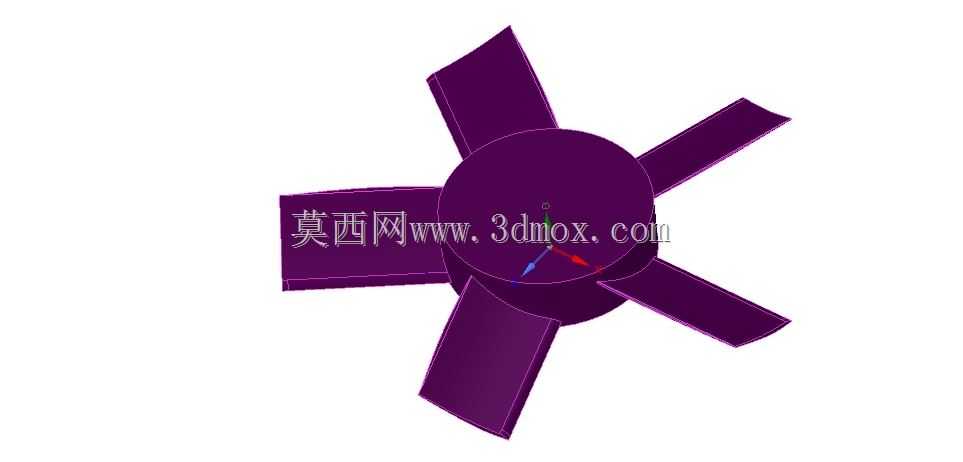

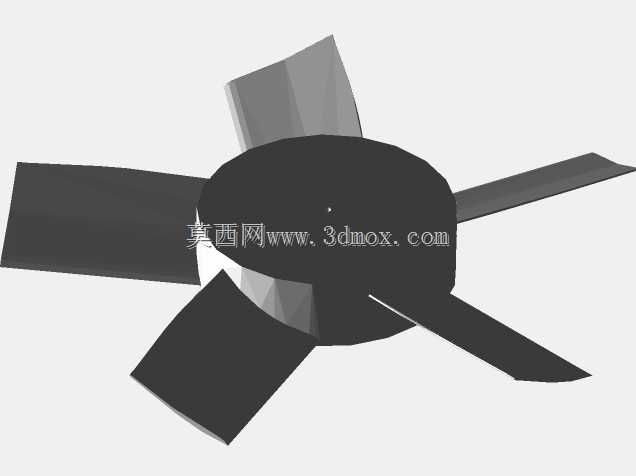

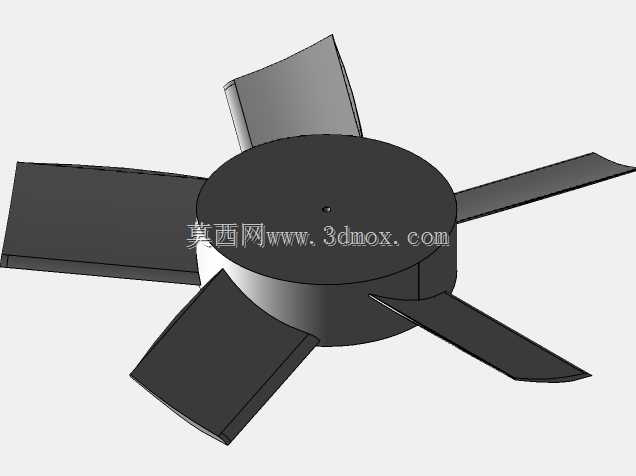

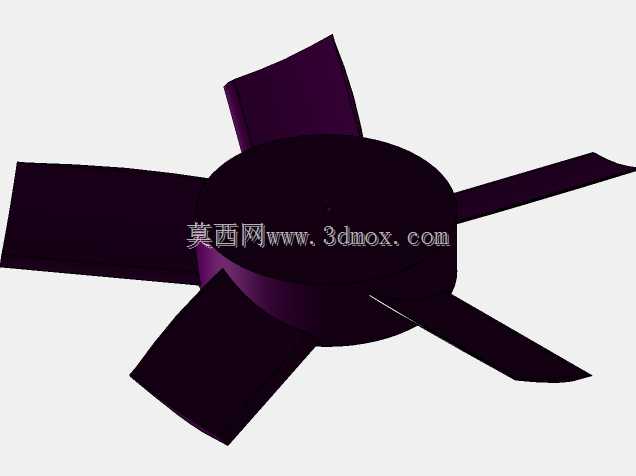

这款五叶转子风机是通风散热系统中的核心气动部件，主要应用在小型电子设备机柜、工业控制机箱、家用通风装置以及小型动力设备的散热回路中，承担驱动空气定向流动、带走设备运行产生的积热、维持设备工作温区稳定的核心作用，也可作为小型新风装置、空气循环设备的动力输出构件，适配对风压、风量有均衡要求的中小空间通风场景。从功能特性来看，五片叶片采用等夹角圆周排布的结构设计，相比三叶、四叶结构，在相同转速下能够输出更连续稳定的气流，有效降低气流脉动带来的运行振动与风噪，同时兼顾风量输出效率与送风均匀度，叶片根部与中心轮毂做了圆弧过渡加厚处理，能够分散叶片高速旋转时的根部应力，避免长期运行出现叶片形变、断裂的问题，轮毂中心预留的轴孔结构可直接适配常规小型驱动电机的输出轴，安装定位便捷，无需额外定制转接构件。在设计思路上，这款风机叶片采用了后掠式翼型截面设计，叶片从根部到叶尖存在连续的扭角变化，能够匹配不同旋转半径处的线速度差异，让整个叶片工作面的气流攻角保持在高效区间，减少气流在叶片表面的分离损失，提升气动效率，同时降低叶尖处的涡流损耗，进一步控制运行噪音；叶片边缘做了小圆弧倒角处理，避免高速旋转时的边缘锐边切割气流产生额外的高频噪音，也能提升部件装配、搬运过程中的操作安全性。从安装边界来看，中心轮毂的轴孔尺寸适配常规小型驱动电机的标准输出轴径，轮毂端面预留的定位平面可与电机轴的锁紧结构配合，保证旋转时的同轴度，减少径向跳动；整体旋转外径适配常规小型风机的安装护网尺寸，叶片旋转时的轴向投影范围不会超出常规风机壳体的内部容纳空间，安装时无需对原有设备的风道结构做大幅改动，可直接替换同规格的老旧风叶部件，适配性较强。叶片的曲面弧度经过反复气动校核，在常规工作转速区间内，既能够保证足够的送风距离，也能让气流覆盖范围更均匀，避免出现局部送风盲区，在设备散热场景中能够让机箱内部的热空气被持续带出，不会出现局部热量堆积导致的元器件过热降频问题；整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制自身重量，降低电机启动时的负载扭矩，提升电机的运行寿命，也能减少旋转时的转动惯量，让风机的启停响应更迅速，适配需要频繁调整转速、启停控制的智能散热场景。
