弧形双孔碳钢连接压固件结构设计

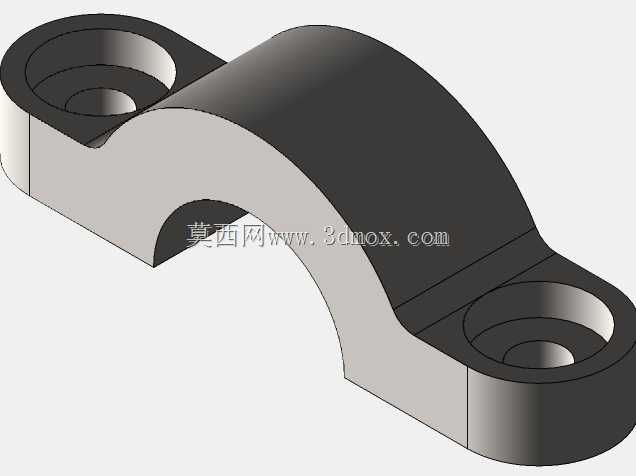

这款弧形双孔碳钢构件，是工业装配场景中应用十分广泛的压紧连接类零件，常被用于管路固定、机架辅件连接、轻型载荷铰接限位等场景，在通用机械设备组装、小型工装夹具搭建、民用五金配套安装等领域都能见到这类构件的身影。它的核心作用是通过两端的安装孔位完成与基座、配套连接件的紧固，借助中间的弧形避让结构，既可以为穿过弧形区域的轴类、管类零件留出足够的通行空间，又能通过自身的结构强度提供稳定的压紧约束力，避免被固定的部件出现径向窜动或者轴向偏移。从设计思路来看，这款构件整体采用对称式布局，两端设置带沉孔的同轴环形安装座，沉孔结构可以让螺栓等紧固件安装后头部完全没入构件表面，不会出现突出的棱角，既能够避免安装后干涉周边其他部件的运动轨迹，也能提升装配完成后的外观整洁度，减少磕碰划伤的安全隐患。中间的连接段采用平滑过渡的弧形梁结构，没有尖锐的直角转折，一方面可以有效降低应力集中系数，让构件在承受压紧载荷时，应力能够沿着弧形曲面均匀分散，避免直角位置因为应力集中出现断裂失效的问题，另一方面弧形的内凹轮廓刚好可以匹配圆形管件、轴件的外圆轮廓，贴合度更好，压紧时的受力更均匀，不会出现局部压强过大损伤被固定件表面的情况。在安装边界方面，两端安装孔的中心距是核心安装尺寸，设计时严格匹配常用的紧固件规格，沉孔的深度与直径适配对应规格的内六角圆柱头螺栓，安装时不需要额外加工垫片或者调整孔位，直接对齐基座上的预装螺纹孔就可以完成紧固。构件的整体厚度经过载荷校核，既能够满足常规工况下的压紧力需求，又不会因为厚度过大造成材料浪费、整体重量偏高的问题。弧形段的内圆弧半径经过精准测算，刚好适配对应公称直径的圆管或者光轴，安装后弧形面与被固定件的接触长度足够，压紧时不会出现点接触导致的压痕，同时弧形段的外轮廓做了等厚度设计，保证整个连接段的结构强度一致，不会出现局部强度薄弱的位置。两端的安装座端面做了平面度处理，安装时能够和基座安装面完全贴合，不会出现倾斜导致的紧固力偏移，保证长期使用过程中螺栓不会因为振动出现松脱。整个构件的外形没有多余的装饰结构，所有的棱边都做了小倒角处理，既能够去除加工产生的毛刺，避免安装时划伤操作人员，也能减少热处理过程中出现的应力开裂风险，适配普通碳钢材料的常规加工工艺，铣削、钻孔工序都可以在普通机床上完成，加工难度低，量产成本可控，完全能够满足批量配套的使用需求。
