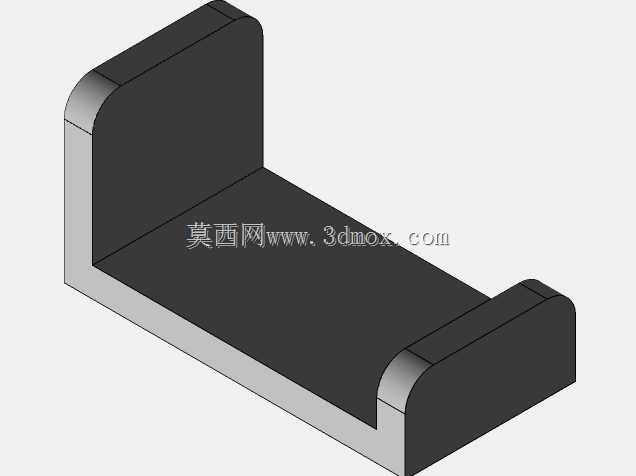

U型双侧挡边限位支撑安装座

这款U型双侧挡边限位支撑安装座，是工业装配场景中应用十分广泛的基础承载定位构件，主要用于各类自动化生产线、物料输送导轨、工装夹具工位以及小型设备机架的侧向限位与底部承托环节，能够在设备运行过程中为条状、板状移动构件提供稳定的滑行支撑与两侧位移约束，避免移动件在往复运动过程中出现侧向偏移、脱轨或窜动问题，有效提升整套机构运行的平稳性与定位精度。在实际生产应用中，这类支撑座常被搭配在轻型输送线的侧边导向位、抽屉式工装的滑动导向位、小型电子设备组装工位的物料承托位，也可作为小型机电设备的安装固定底座使用，适配轻工制造、电子组装、小型物料输送等多个场景的安装需求。从功能特性来看，该构件采用一体化U型槽结构设计，底部为平整的承托平面，两侧设置等高的立式挡边，所有棱边位置均做了圆弧过渡处理，既能够消除安装与使用过程中的尖锐边角安全隐患，也能减少构件与被支撑件接触位置的应力集中问题，避免长期受力出现边角崩裂或磨损过快的情况。两侧挡边的高度经过合理匹配，既能够提供足够的侧向限位约束力，也不会因挡边过高影响被支撑件的取放或装配操作，底部承托面的宽度预留了充足的接触面积，能够均匀分散被承托物件的重量，避免局部压强过大导致支撑面变形。在设计思路上，这款支撑座采用等壁厚结构设计，整体结构对称规整，没有多余的冗余结构，既能够保证构件自身的结构强度与刚性，在承受额定载荷时不会出现弯折变形，也能尽可能降低构件自身重量，减少材料消耗与安装负重。安装边界方面，该构件底部平面可通过螺栓连接、粘接或焊接的方式与设备机架、安装基板进行固定，两侧挡边的内侧面间距为标准安装导向宽度，可适配对应宽度的板件、滑轨或移动工装的滑行需求，构件整体的外部轮廓尺寸紧凑，不会占用过多的安装空间，能够适配狭小工位的安装布局要求，同时圆弧过渡的边角设计也让构件在安装调试过程中不会与周边管线、其他零部件发生干涉剐蹭，适配性较强。
