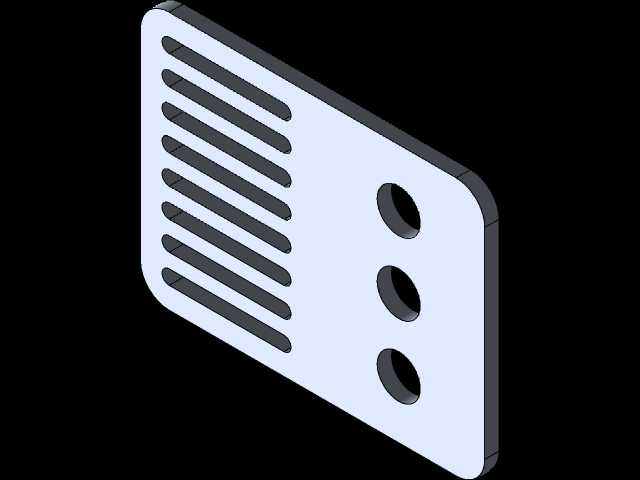

吊顶通风百叶风口三维结构造型

　　该构件为吊顶通风系统末端的百叶式风口，整体采用薄型矩形板体结构，板面一侧排布多组长条形平行通风格栅，另一侧设置三个等距排列的圆形贯通孔，兼顾气流导流与安装固定两类功能。在洁净车间、办公吊顶、设备机柜排风段、楼宇新风末端等场景中，这类构件承担气流均布、遮挡内部风道、维持饰面平整的作用：长条格栅沿统一方向延伸，可引导出风沿板面方向扩散，避免直吹造成局部紊流；圆孔区域则用于穿装固定件或对接限位结构，使面板能够贴合龙骨或风道接口安装。

　　从结构思路看，板体轮廓做了圆角过渡，四角无尖锐棱边，既减少钣金折弯或裁切后的应力集中，也便于吊顶饰面安装时避免磕碰。格栅槽孔采用等间距布置，槽间保留均匀筋条，筋条宽度需要在开孔率与板面刚性之间平衡：开孔过密会降低面板抗弯能力，运输和紧固时容易翘曲；筋条过宽又会压缩有效通风面积，增加风阻。三枚圆孔沿侧边纵向分布，孔位避开格栅筋条受力区，安装时螺钉或卡扣的压紧力不会直接传递到细长槽孔边缘，可降低孔口变形风险。

　　建模时需重点控制板厚、槽孔端部圆角和孔边距。薄板类风口若按零厚度处理，后续展开、折弯或数控下料会缺少加工依据；槽孔端部以圆弧收束，能够缓解长条孔两端的应力集中，也更符合激光切割或冲压工艺习惯。圆形安装孔的中心距、孔边到板边的距离应保留足够安全边界，避免紧固时边缘开裂。面板背面与风道或龙骨之间的配合面要保持平直，若出现翘曲，吊顶完成面会产生缝隙，漏风位置还可能形成啸叫。

　　外形边界以矩形安装面为基准，厚度方向占用空间小，适合嵌入吊顶板或固定在框架平面上。格栅区占据板面大部分面积，负责主要通风量；圆孔区集中在一侧，便于装配工具操作。实际选型时，需要结合风道截面风速核算有效通风面积，槽孔宽度还要兼顾装饰遮挡效果，防止人员从正面直接看到内部管线。面板材质可按使用环境选择普通冷轧板、镀锌板或铝板，边缘厚度与筋条宽度随板面尺寸放大而调整，以保证长期使用后不出现明显挠度。
