带凸台圆形法兰连接盘结构设计

本次设计的带凸台圆形法兰连接盘，是流体输送管路系统、动力传动轴系连接场景中应用极为广泛的基础连接件，在化工管路对接、泵阀进出口连接、减速机输出端配套、液压管路装配等场景中承担核心的连接定位功能，可实现两个独立构件之间的刚性固定、同轴定位与密封面贴合，保障管路或轴系运行过程中的连接稳定性，避免出现介质泄漏、连接松脱、同轴度偏差过大等问题。

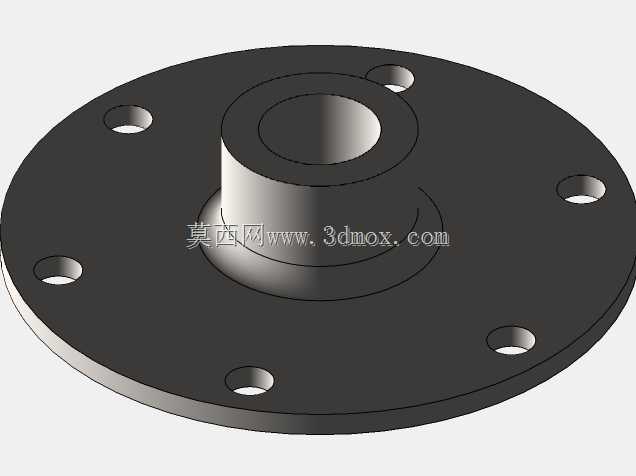

从功能特性来看，该法兰盘采用一体式圆盘加中心凸台的结构设计，中心设置贯通轴孔或介质通孔，圆盘端面均匀分布六个螺栓安装通孔，可配合标准六角螺栓实现与对接构件的均匀压紧，中心凸台结构可在装配时嵌入对接构件的定位止口内，无需额外定位销即可实现高精度同轴定位，大幅降低装配过程中的找正难度，同时凸台结构可提升法兰整体的抗弯抗扭性能，在承受管路内压、轴系径向载荷时，可有效分散应力集中，避免法兰盘根部出现断裂变形。

设计过程中优先采用圆形草图轮廓配合旋转凸台的成型思路，先绘制法兰整体的轴向截面轮廓，通过旋转特征快速生成主体基体，再通过圆周阵列特征完成六个安装孔的均匀排布，既保证了各安装孔的位置度公差符合装配要求，也提升了建模效率，同时在凸台与圆盘的衔接位置设置了工艺圆角，避免加工过程中出现应力集中导致的零件开裂，所有安装孔均采用通孔设计，适配不同长度的连接螺栓，通用性更强。

从安装边界与尺寸适配来看，该法兰盘的圆盘外径适配常规DN50-DN80通径的管路连接需求，中心凸台的外径与对接止口采用间隙配合公差，装配时可顺利嵌入对接构件的止口内，六个安装孔的中心圆直径符合对应压力等级的法兰尺寸标准，可直接适配同规格的标准密封垫片与连接螺栓，安装时无需额外进行孔位扩孔或修配，中心通孔的尺寸可根据实际输送介质流量或连接轴径进行适配调整，凸台的伸出长度可根据对接构件的止口深度进行匹配，保证装配后法兰端面与对接面完全贴合，无间隙错位。在实际应用中，该法兰盘可根据使用场景选用碳钢、不锈钢或铝合金材质加工，碳钢材质适用于普通工况的管路连接，不锈钢材质适用于腐蚀介质输送场景，铝合金材质适用于轻量化要求的传动连接场景，整体结构简单可靠，加工难度低，装配维护便捷，可满足多数通用工业场景的连接需求。
