多联集成式液压活塞蓄能器组架结构

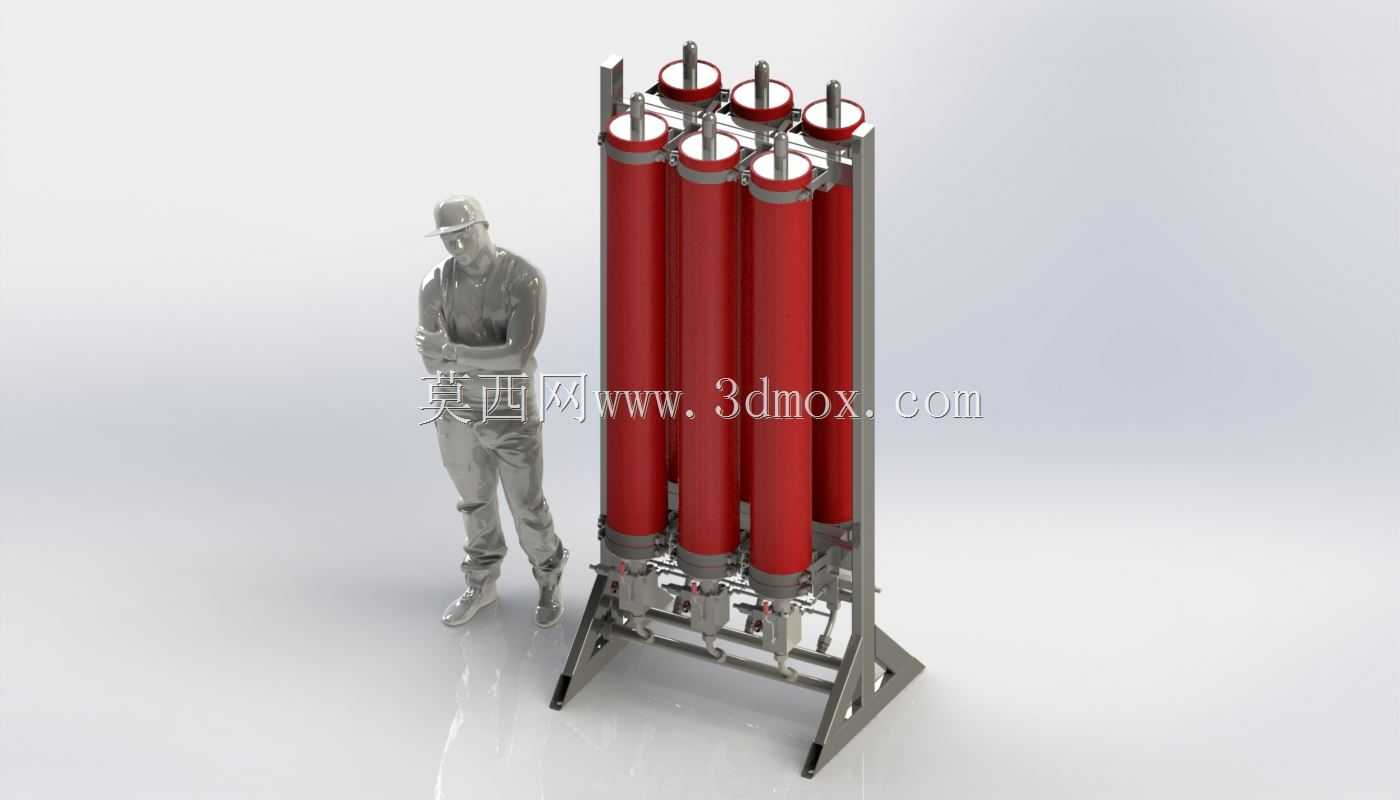

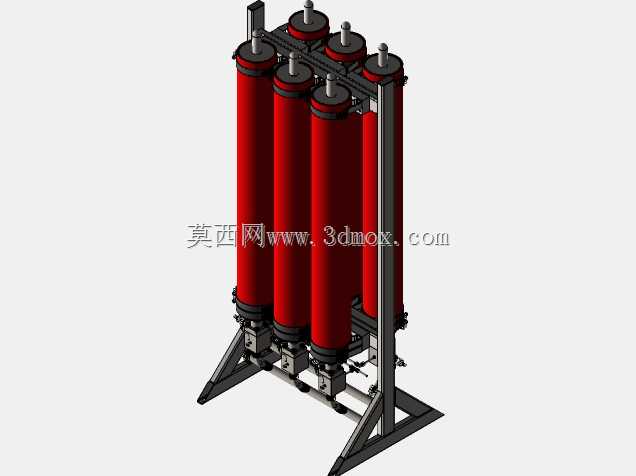

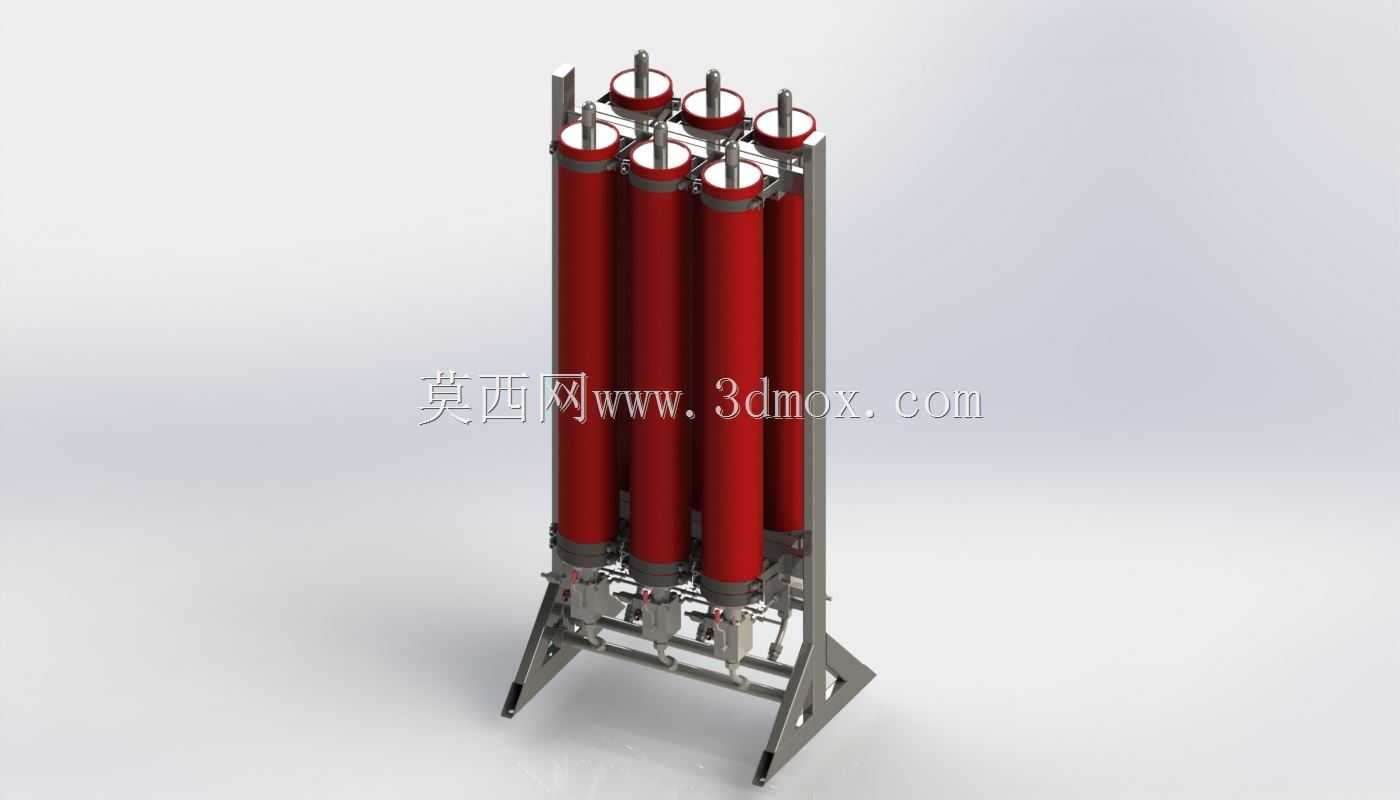

该多联集成式液压活塞蓄能器组，主要应用于大中型液压系统的压力稳定、能量储备与冲击吸收场景，常见于重型锻压设备、大型工程机械液压站、冶金轧机液压系统、风电变桨液压回路以及深海液压装备中，可在系统瞬时大流量供油时补充压力油液，吸收液压泵输出的流量脉动，抵消换向阀快速启闭产生的液压冲击，在系统失压时提供应急动力源，保障执行机构完成安全复位动作。整套蓄能器组采用立式并排布局，六支活塞式蓄能器筒体通过顶部定位架与底部承托支架固定为整体，支架采用三角斜撑式焊接钢结构，底部预留地脚安装孔位，可直接通过膨胀螺栓或焊接方式固定在液压站安装基面，整体安装边界紧凑，可适配狭窄的液压站舱室安装空间，相邻蓄能器筒体预留足够的操作间隙，便于日常维护时对单支蓄能器进行充气、检修与更换。每支蓄能器底部均集成了独立的控制阀组，包含截止阀、卸荷阀与压力检测接口，可实现单支蓄能器的在线隔离检修，无需将整套蓄能器组泄压停机，大幅提升液压系统的连续运行可靠性。设计过程中充分考虑了活塞式蓄能器的工作特性，相比皮囊式蓄能器，活塞式结构可承受更高的工作压力，适配大流量充放油工况，使用寿命更长，对油液清洁度的耐受度更高；多联集成的布局可根据系统实际需求灵活配置蓄能器总容积，通过增减单支蓄能器数量即可匹配不同压力等级、不同流量需求的液压回路，无需重新设计整体支架结构。支架底部的承托结构采用弧形抱箍设计，与蓄能器筒体底部的安装法兰完全贴合，可有效缓冲蓄能器充放油过程中产生的微小振动，避免长期振动导致的连接管路疲劳破损；顶部定位架采用开孔式设计，既对蓄能器筒体上端形成径向限位，又不会遮挡蓄能器顶部的充气口，方便操作人员定期检测蓄能器预充氮气压力。整套结构的管路接口统一布置在底部阀组侧，可通过集成油路块直接与液压系统主回路连接，减少外接管路的数量与长度，降低管路泄漏风险，同时让整体布局更加规整整洁，便于液压站的整体布线与日常巡检。
