自行车车架用哥伦布金属管件组结构设计

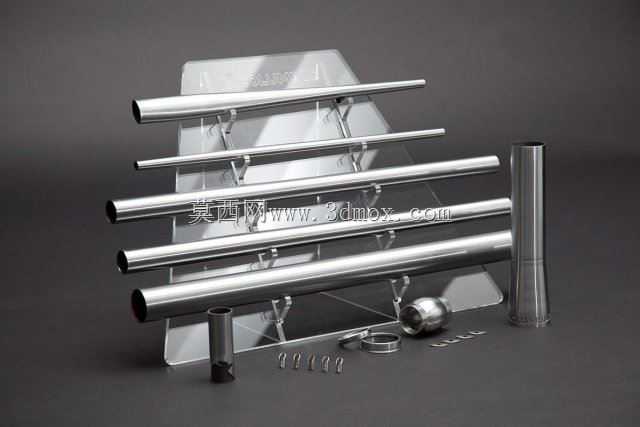

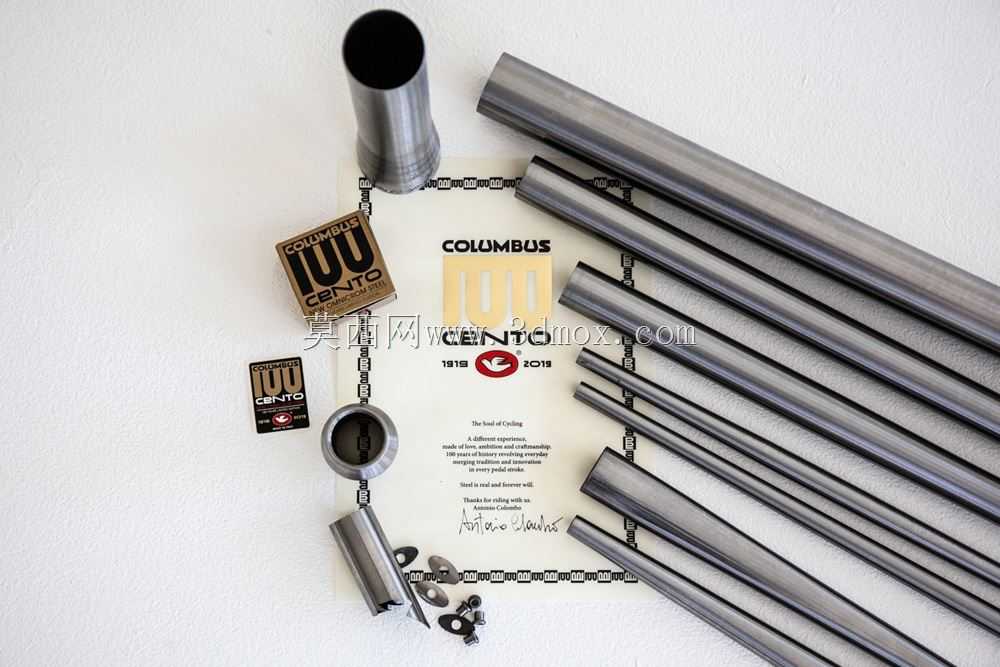

该组金属管件构件主要应用于高性能运动自行车的车架组装生产环节，是构成自行车核心承载框架的基础组成单元，适配公路车、场地竞速车等对车架刚性、重量有严苛要求的车型生产场景，能够为整车提供稳定的受力支撑基础，承接骑行过程中来自路面的颠簸冲击、骑乘者的体重载荷以及传动系统输出的驱动力矩，是保障整车结构强度与骑行安全性的核心结构部件。整套构件包含多根不同长度、不同管径的金属管材，同时配套有衔接用的转接套筒、衬套、锁紧小零件以及球形衔接构件，不同管径的管材分别对应车架的上管、下管、座管、后上叉、后下叉等不同位置的结构需求，每根管材的外径、壁厚都经过匹配对应位置受力特性的测算，长尺寸大管径管材作为车架的主受力梁，承担纵向与横向的主要载荷，短尺寸小管径管材用于后三角区域的结构衔接，兼顾结构韧性与轻量化需求。在设计思路上，这套管件组采用了参数化的框架前置设计逻辑，在正式构建实体结构前先完成整体框架的尺寸边界定义，以整车的骑乘几何为核心基准，确定每根管材的裁切长度、对接角度、衔接位置，确保组装完成后的车架能够符合预设的堆高、reach值、头管角度、座管角度等核心几何参数，适配不同身高骑乘者的骑乘姿态需求，同时兼顾发力传导的直接性与长距离骑行的舒适性。从安装边界来看，每根管材的对接端都预留了标准的焊接或粘接衔接余量，配套的转接零件能够实现不同管径管材之间的平滑过渡，避免衔接位置出现应力集中的问题，整套管件组装完成后可形成完整的车架主体结构，无需额外对管材进行二次裁切加工即可进入后续的焊接、表面处理工序，能够有效提升车架生产的加工效率，减少加工过程中的材料损耗。金属管材的表面采用了高光金属处理工艺，既能够直观展现金属材质的质感，也便于后续进行抛光、烤漆、电镀等表面处理工序，配套的小尺寸衔接零件均匹配对应管材的内径与外径公差，装配时能够实现紧密贴合，保障衔接位置的结构强度，避免长期使用过程中出现衔接松动、车架异响等问题，能够满足专业级运动自行车长时间高强度使用的结构可靠性要求。
