自行车后轴碟刹安装尾钩结构

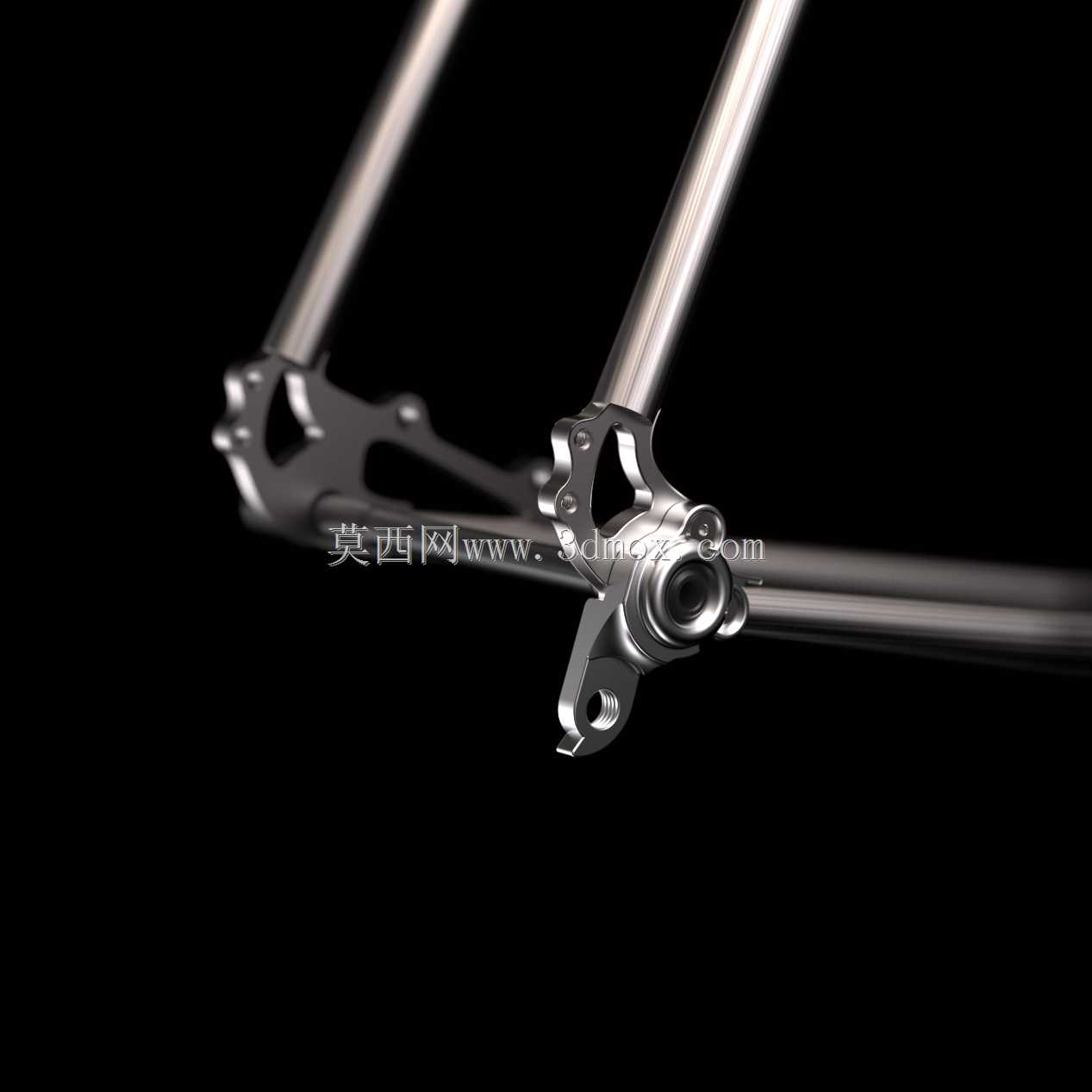

　　该结构件用于自行车后三角末端，承担后轮轴定位、碟刹卡钳安装以及后拨链器挂载等多重功能，是车架与行走、传动、制动系统之间的关键连接节点。零件围绕后轴开口展开，主体采用一体式金属支架形态，一侧形成与后下叉、后上叉管端贴合的过渡区域，另一侧延伸出带孔位的安装耳板，使轮轴、刹车和变速部件能够在同一基准上装配。

　　从实际装车场景看，后轴脱落式尾钩主要服务于需要频繁拆装后轮或维护传动系统的自行车架。后轮装入时，轴档或快拆杆沿开口槽进入定位位置，尾钩的钩形边界限制轴芯向后和侧向位移；锁紧后，后叉端面与尾钩支撑面共同夹紧轴部，保证轮组中心面与车架中心面一致。开口结构相比封闭轴孔更便于轮胎、飞轮和链条区域的维护，尤其在碟刹车型中，拆装轮组时不需要反复调整卡钳与碟片的相对位置，只要尾钩基准面稳定，制动间隙即可保持在可控范围内。

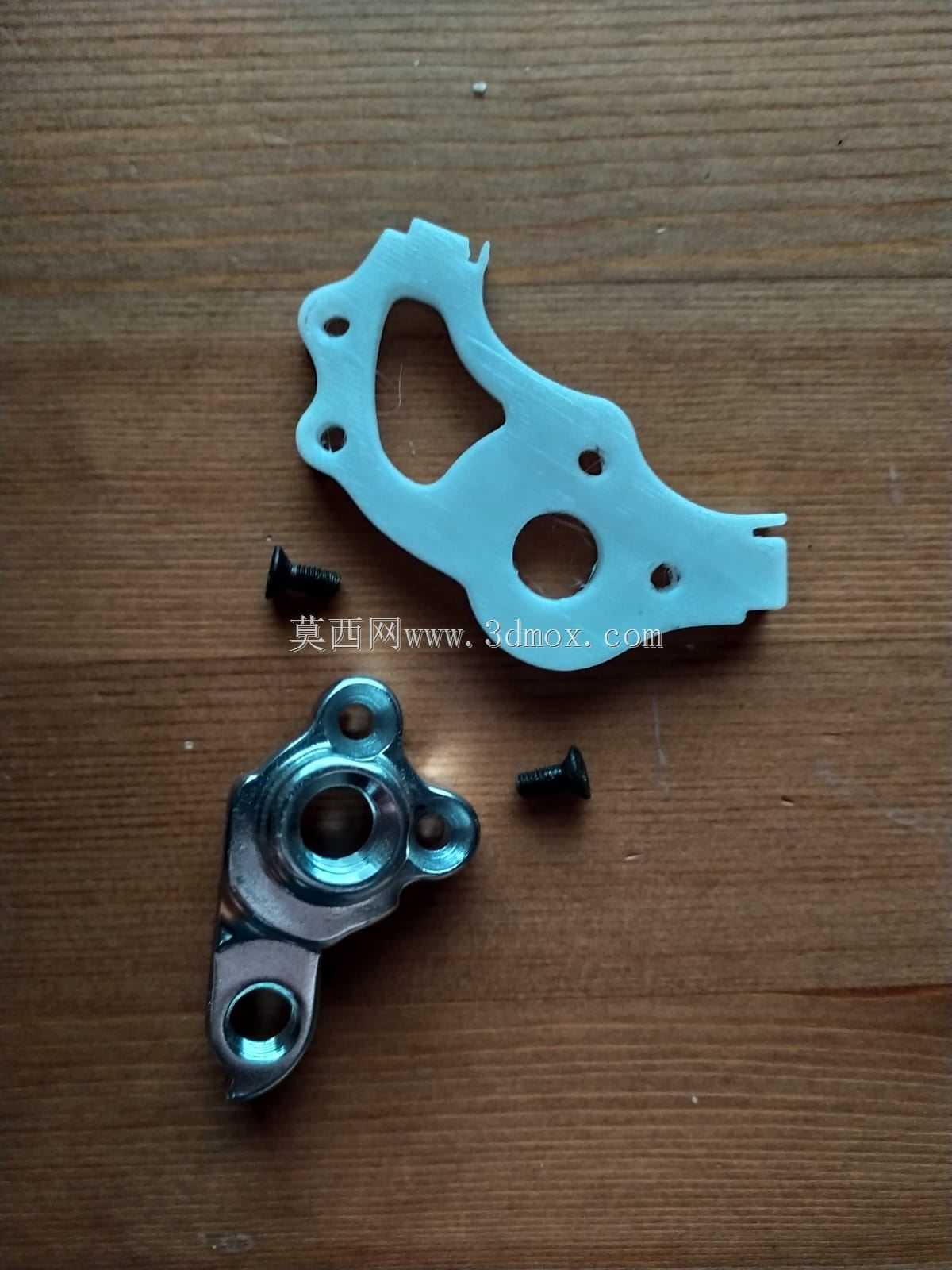

　　设计上，碟刹安装座与后轴定位区被整合在同一刚性构件中。卡钳安装孔围绕碟片旋转中心布置，孔距和止动面需要与国际通用碟刹支架规格匹配，使制动钳在受刹时产生的扭矩能够直接通过尾钩传递到后叉管，而不是由单薄的变速挂耳承担。后拨安装孔位于尾钩后下方，孔位轴线与后轮轴线保持平行，挂耳端面承担拨链器定位作用；该区域在摔车或磕碰时容易受载，因此局部加厚并设置圆角过渡，以降低应力集中。

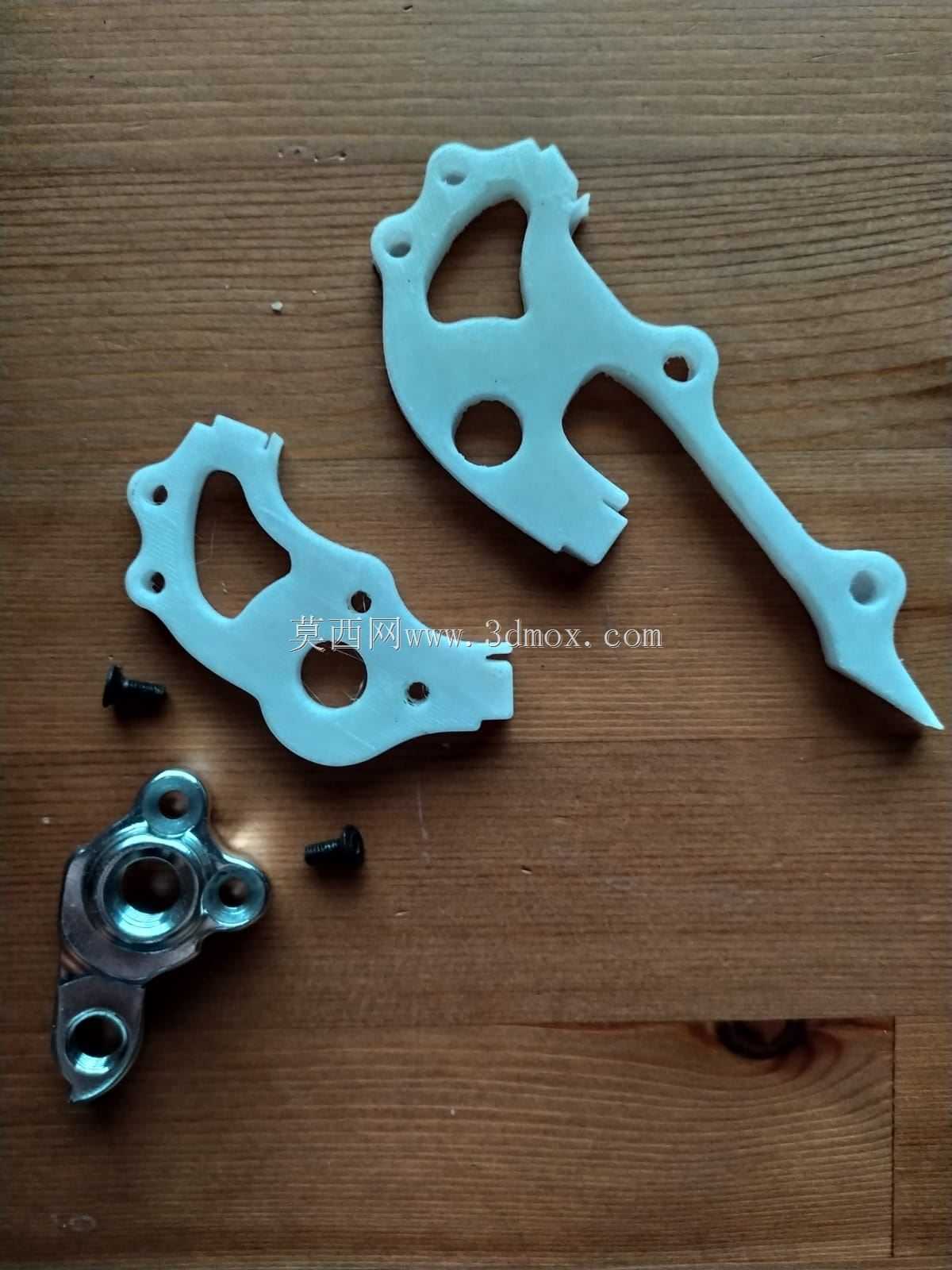

　　外形方面，零件并非规则板件，而是根据管材走向、轴芯位置和刹车盘空间形成多曲面轮廓。上部与车架圆管焊接或螺栓连接的位置留出贴合面，边缘顺着管身逐渐收窄；中部围绕后轴开口形成厚实的承力环带，开口端部设置约束面，防止轴芯在驱动力和制动力交替作用下滑移；下部伸出的拨链器挂耳较短，避免后拨导板与辐条、碟片发生干涉。各孔位之间保留连续金属壁，既保证扳手操作空间，也控制零件重量。

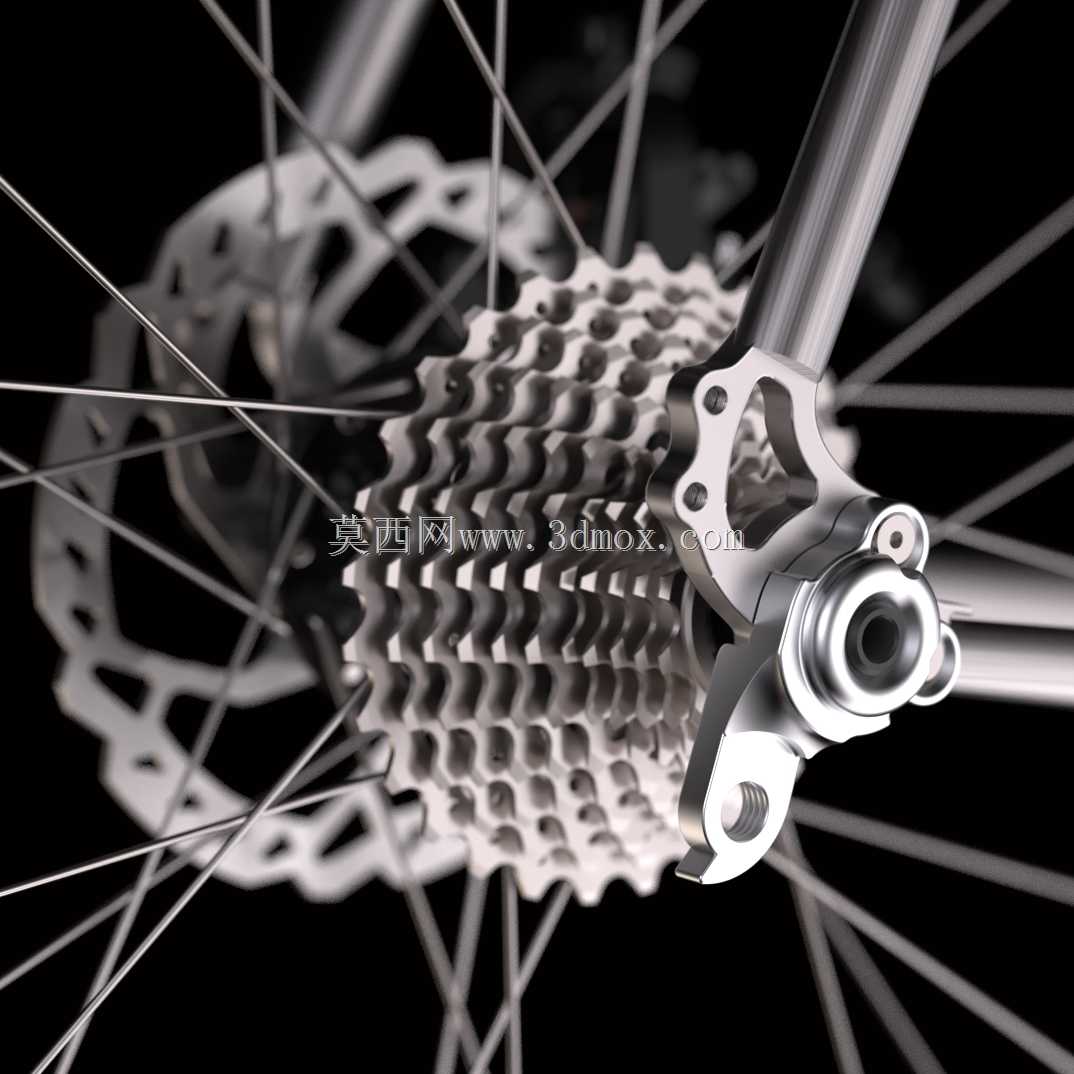

　　安装边界需要同时考虑后轮花鼓长度、碟片直径、卡钳外形、飞轮层数和后拨链器摆动范围。后轴槽口宽度与花鼓轴径或快拆套筒尺寸对应，槽口中心线到碟刹安装面的距离决定卡钳与碟片的对中关系；卡钳孔位附近预留制动盘厚度方向间隙，避免在重载制动时碟片摩擦卡钳壳体。后拨挂耳位置则要保证导轮在最小飞轮和最大飞轮之间切换时，链条线顺畅，且不与后下叉焊缝、辐条帽发生接触。

　　在受力路径上，骑行踩踏时链条拉力经飞轮、花鼓、轴芯传递到尾钩开口，再传入后下叉；制动时，碟片对卡钳产生反扭矩，载荷通过卡钳螺钉进入尾钩安装座，并沿加厚肋板分散到后叉管；变速过程中后拨受到的张紧力和冲击载荷主要由下部挂耳承担。通过将这些功能孔位集中在一个构件上，可以减少车架末端的零散支架，提高装配一致性，也便于在磨损或碰撞后更换独立尾钩，降低车架维修难度。

　　建模时需重点还原开口槽、卡钳安装孔、后拨安装孔、管材贴合面和加强肋的空间关系。曲面过渡应体现锻造或铣削金属件的连续形态，孔边凸台和局部厚壁要与受力方向一致；装配验证中可将后轮组、碟刹卡钳、后拨链器和后叉管段一并放入，检查轮轴装入路径、碟片旋转间隙、链条运动包络以及维修工具可达性。该结构适用于定制车架、山地车、通勤碟刹车架及相关五金连接件的设计参考。
