砾石旅行自行车16度外撇弯把结构

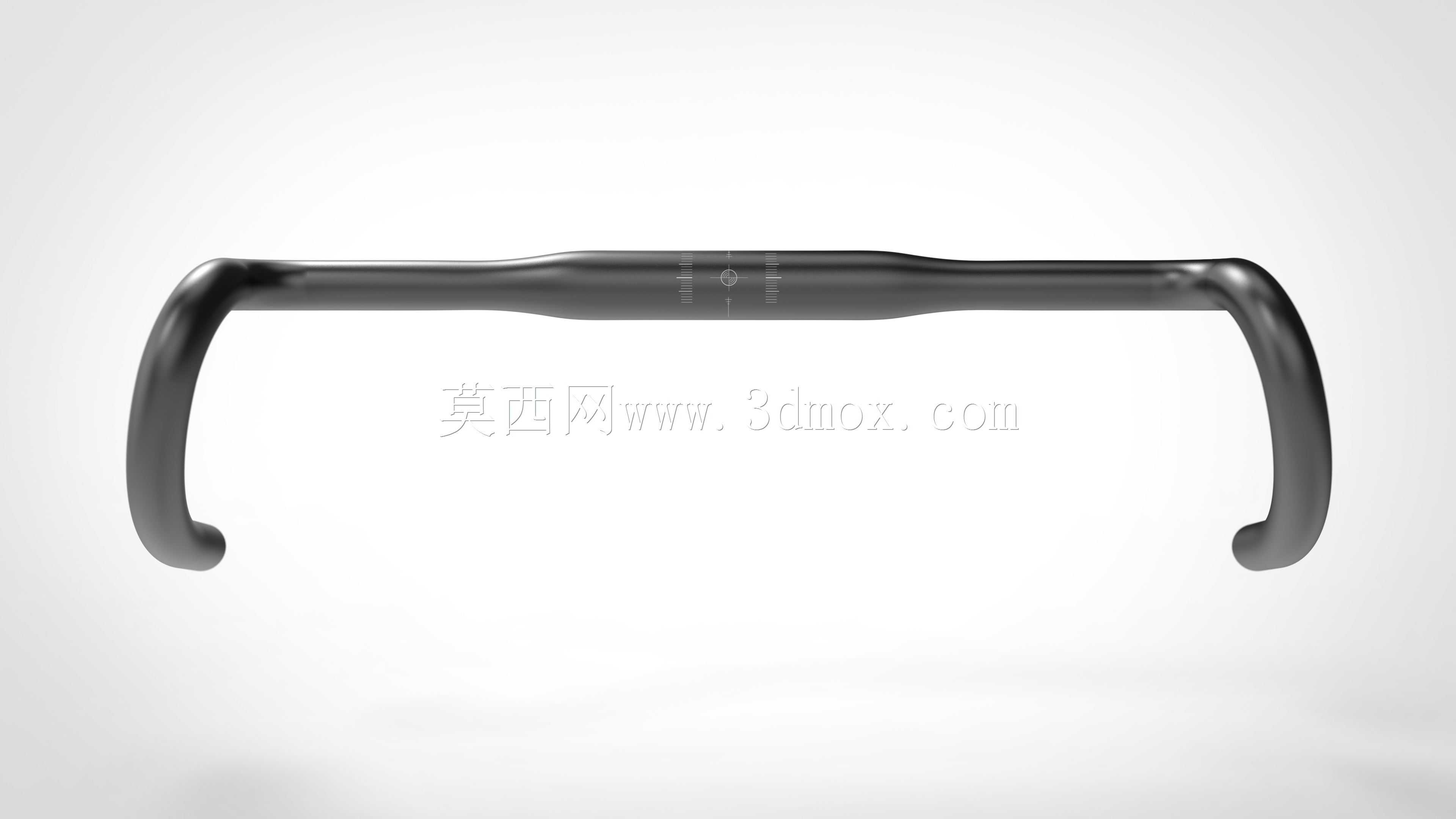

　　该三维结构围绕砾石公路车与长途旅行车的操控部件展开，建模对象为一体式弯把，重点表达上把位、下把位、弯弧过渡、夹持区以及16度喇叭外撇形态。车把在整车中承担转向输入、骑行姿态支撑、附件安装和路面振动传递等功能，其几何形态直接影响握姿、肩臂疲劳、操控灵敏度以及非铺装路面行驶稳定性。

　　从实际使用场景看，砾石路面、乡村道路、长途巡航和混合路面骑行对车把的要求并不完全等同于竞速公路车。较宽的把横能够增加转向杠杆，使车手在低速通过碎石、沙土或颠簸路段时获得更稳定的前轮控制；下把位向外展开后，手腕、前臂和肩部可以形成更自然的角度，在长时间下坡或迎风骑行时减少关节扭转。模型中440毫米级别的有效把宽对应肩宽适中的骑行者，能够在气动姿态和操控余量之间取得平衡。

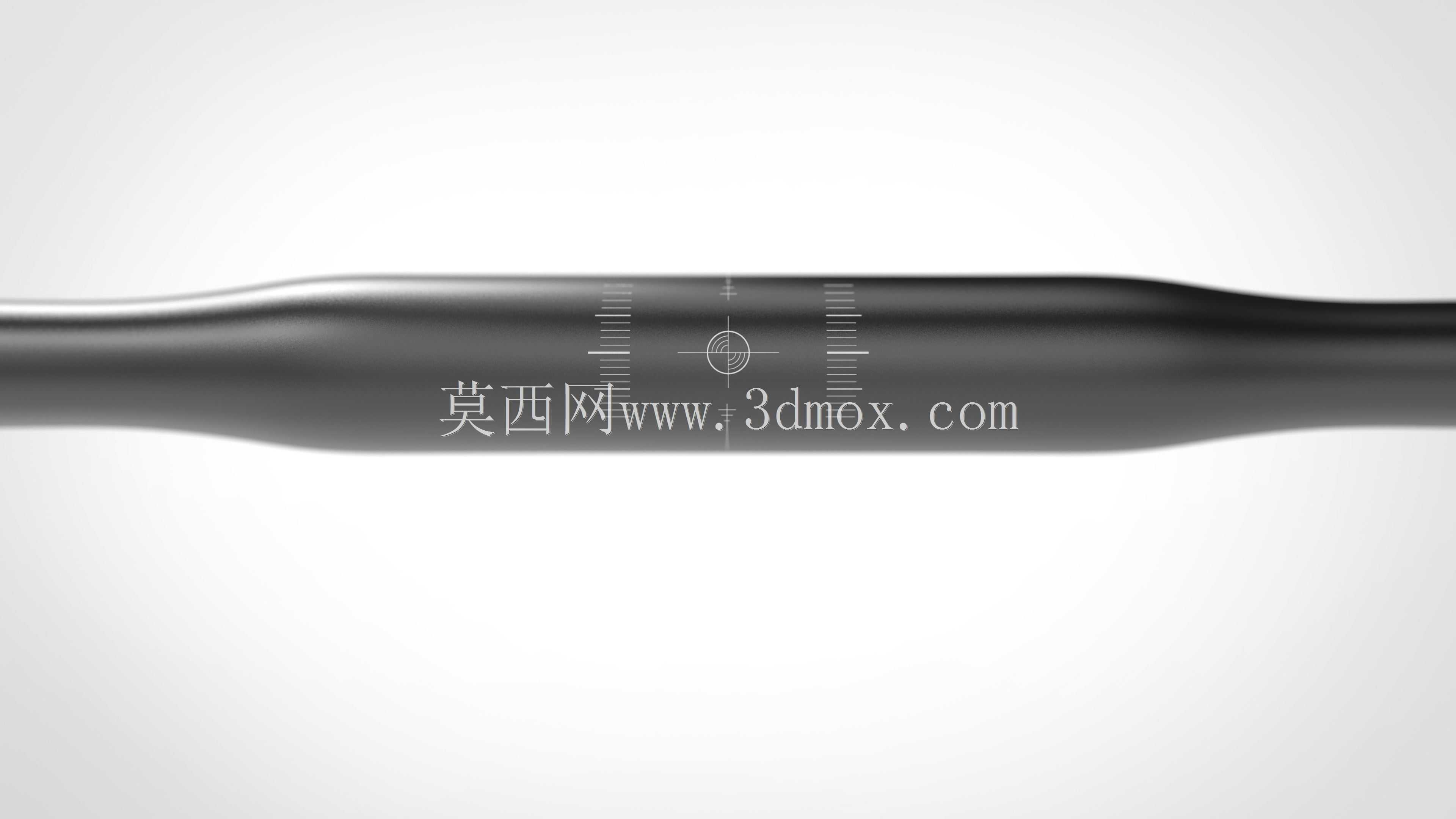

　　结构设计上，中部夹持区采用31.8毫米规格，这是现代自行车把立常见的安装直径。建模时需要保证夹持圆柱段具有足够的平直长度，避免把立锁紧边缘压入变径曲面；同时，夹持区与把横之间的过渡应采用连续圆滑截面，减少局部应力集中。车把材料设定为6061铝合金双对接结构，工程含义是管壁厚度在不同区域存在差异：中部受把立夹紧和转向弯矩影响，需要保留较高刚度；弯弧末端握持区可通过较薄壁厚改善路面振动反馈，并控制整体重量。

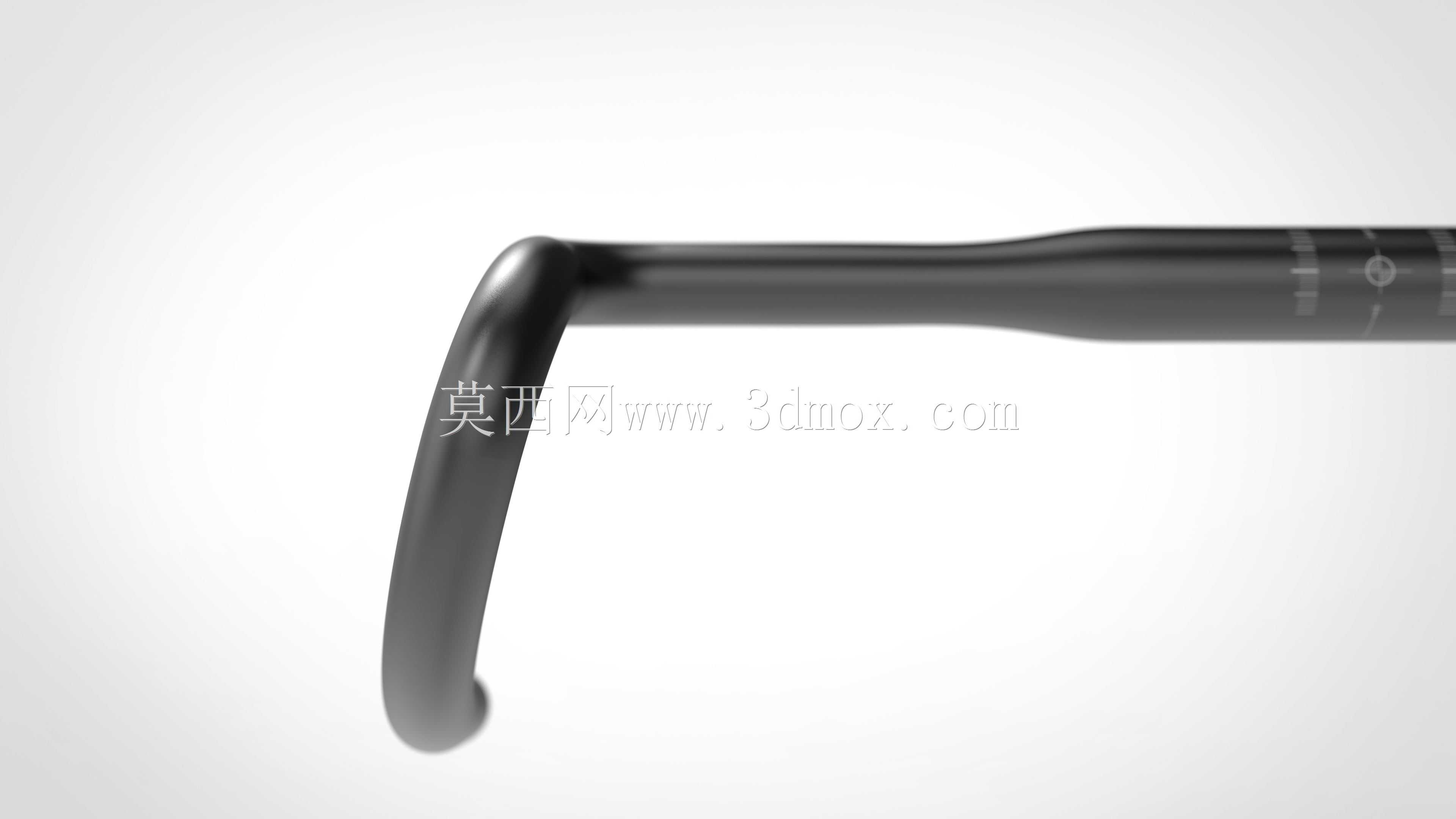

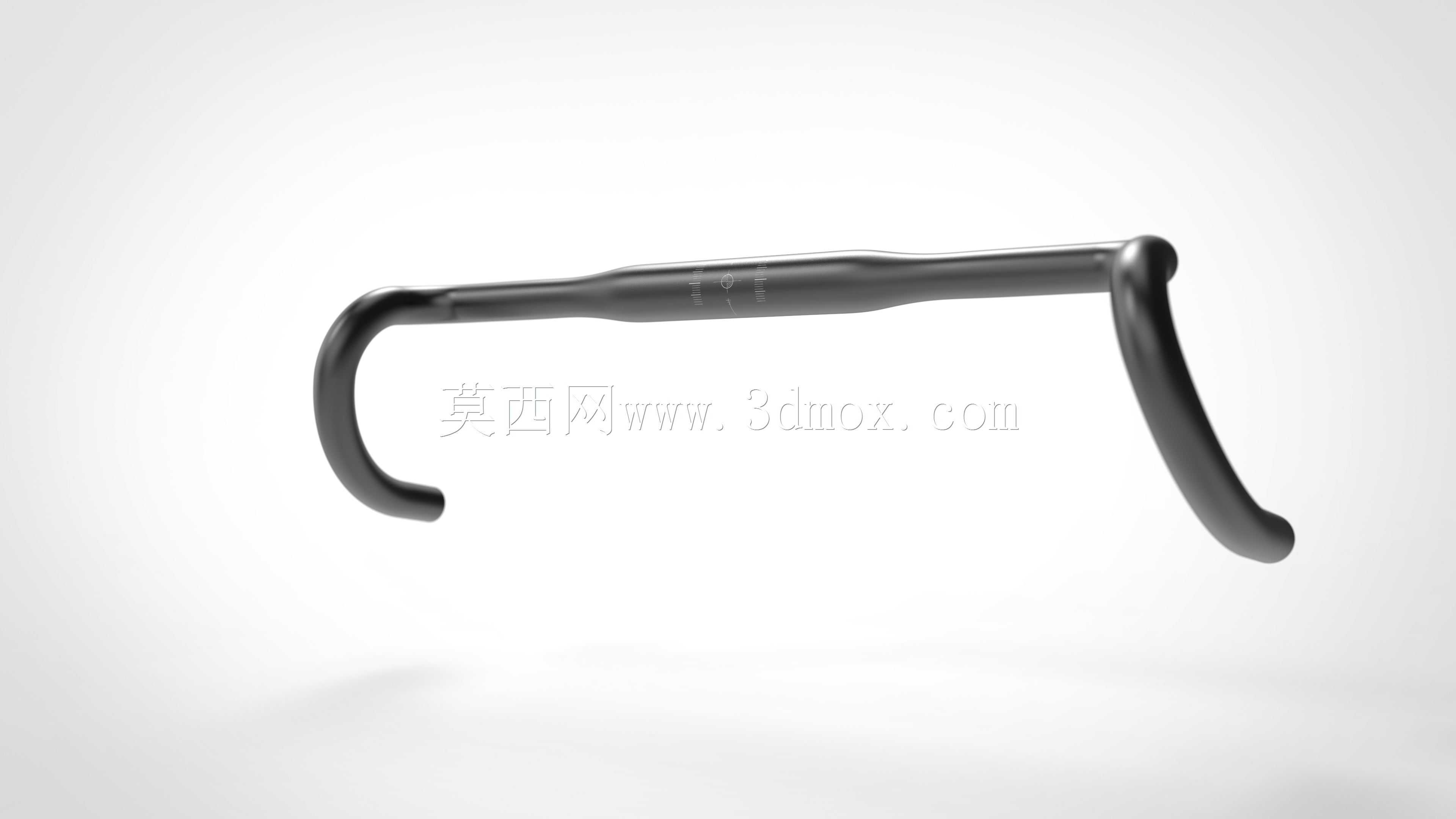

　　弯把的外形不是简单圆管弯折。上把位需要提供接近水平的握持区域，便于日常巡航和站立摇车；前弯段要给手指、刹把和变速控制件留出安装空间；下把位则通过下沉和外撇形成低位握持姿态。16度喇叭角使左右下把位末端向外侧张开，车手在下把位抓握时，手腕不必向内挤压，尤其适合佩戴厚手套或在颠簸路况下持续操控。弯弧半径、回勾长度和落差之间需要相互匹配，落差过大虽有利于低风阻姿势，却会降低腰背柔韧度不足者的舒适性；回勾过深则可能影响手部从上把位快速移动到下把位。

　　安装边界方面，车把中心区域需与把立夹持槽同轴配合，锁紧面不得覆盖明显变径位置；刹把、变速手柄通常安装在弯弧前段，安装后应根据手长调整角度，使刹把手柄与下把握持方向形成自然连线。车把上还需考虑码表架、车灯、车包、铃挡或把带缠绕空间，因此外露管径、弯曲段长度和端部塞装位置都应在数模中保留清楚。端部圆管需容纳把堵，并为把带提供足够缠绕长度。

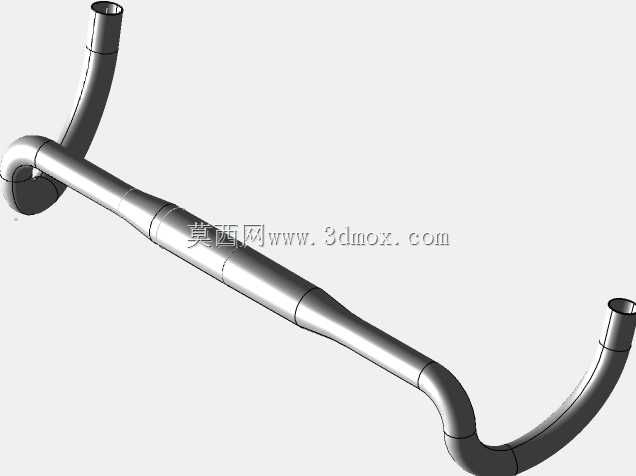

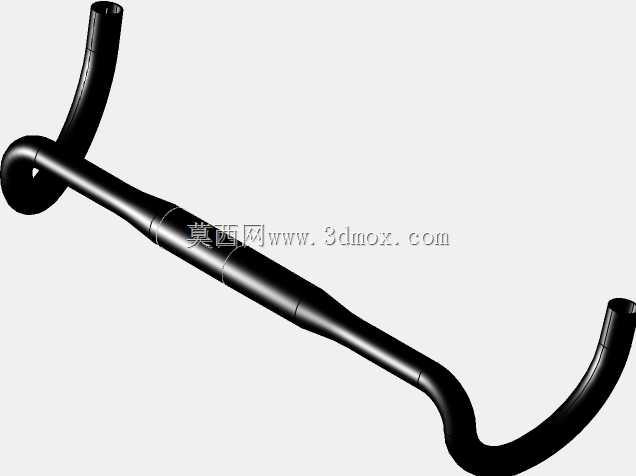

　　三维建模时，应先建立中心路径，再依据各段管径和椭圆化趋势扫掠成型。弯弧过渡区不能只追求视觉流畅，还要检查截面是否连续、壁厚是否可制造、夹紧区是否平直以及末端是否存在干涉。双对接铝合金管材在成型后还涉及热处理、喷丸、喷砂或阳极表面处理，数模虽然不直接表达金相组织，但合理的圆角、变径和壁厚分区能够为后续工艺评估提供依据。

　　该模型适合用于自行车零部件结构设计、骑行姿态分析、整车装配校核、附件布局检查以及产品渲染展示。通过还原车把宽度、夹持直径、弯弧落差、外撇角度和握持区段，设计人员可以在整车开发早期判断把立、刹把、线束和骑行者手部之间的空间关系，减少样机阶段反复修改管件模具和装配位置的风险。
