塔式起重机前甲板线构件三维设计

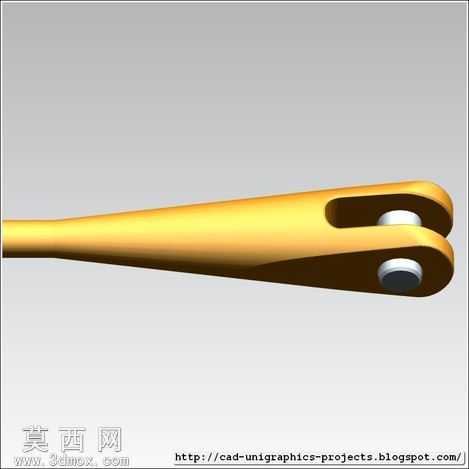

本作品为塔式起重机前甲板线构件的三维建模成果，建模过程依托三维设计软件完成，整体围绕塔式起重机臂架前端的甲板线连接构件展开结构还原。建模初期参考公开的塔式起重机实物影像资料梳理构件形态，确定该构件为长条形两端带连接结构的承力部件，整体采用流线型的长杆形态，两端分别设置适配不同连接点位的铰接结构，一端为带开孔的扁状连接端，另一端为带销轴孔的叉形连接端，可匹配起重机臂架前端的拉索、臂节对接需求。建模过程中采用可编辑草图搭建整体轮廓，先绘制构件的中心引导线确定整体走向，再通过截面扫描生成主体杆身结构，针对两端的连接部位，采用特征切除、凸台拉伸的方式构建铰接孔、定位端面等细节结构，所有尺寸参数均在草图中保留可编辑属性，方便后续根据实际机型参数调整适配。材质设置上模拟工程起重构件常用的高强度合金结构钢质感，赋予构件均匀的金属哑光材质，渲染阶段采用均匀的环境光照，清晰展现构件的整体轮廓与两端连接结构的细节特征，无多余的装饰性材质添加，还原工业构件的真实质感。结构设计上充分考虑该部件的受力特性，杆身部分采用等强度的渐变截面设计，从两端连接部位向杆身中部平滑过渡，既保证构件的整体结构强度，也合理控制构件自重，两端的铰接孔位置均做了局部加厚处理，匹配实际使用过程中连接部位的应力集中需求。设计过程中针对塔式起重机前甲板线的装配逻辑，梳理了该构件与周边臂节、拉索、连接销等部件的装配关系，确保构件的连接点位尺寸、安装方向均符合塔式起重机臂架前端的装配逻辑，虽然建模参考来源于公开影像资料，但整体结构还原度满足三维装配演示、结构原理展示的使用需求，可用于塔式起重机结构教学、装配模拟、部件展示等相关场景。
