起重机吊钩与夹紧板组装结构设计

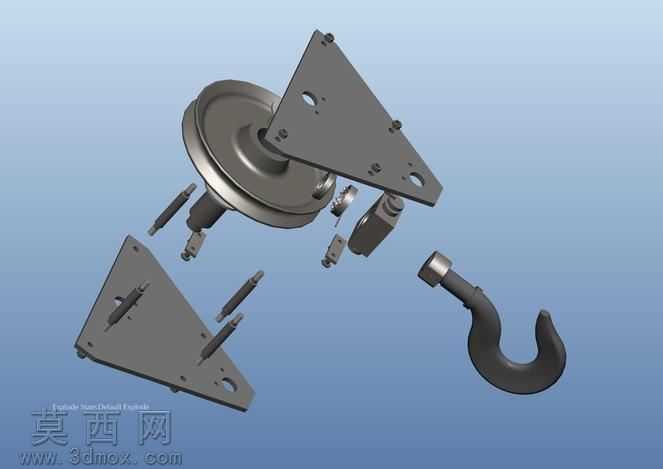

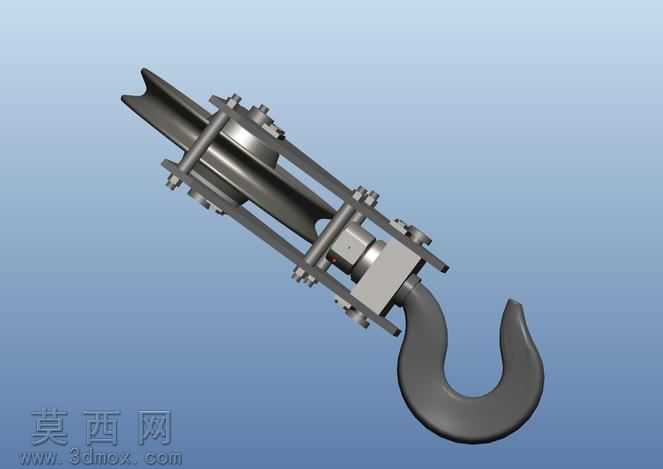

本作品为起重机吊钩与夹紧板组装的三维建模设计，整体采用自顶向下的装配设计思路完成，先梳理吊装作业中吊钩组件的受力逻辑与装配关系，再逐一完成各零部件的参数化建模，最终完成整体装配校验。建模过程中针对吊钩主体，采用曲面建模结合实体加厚的方式还原其标准钩体弧度，钩身过渡位置做了圆角优化处理，避免应力集中的结构缺陷，材质上为钩体赋予高强度合金结构钢材质，渲染时调整金属粗糙度参数，还原锻造件的哑光金属质感，同时在钩身危险截面位置做了结构加厚处理，匹配实际起重作业的承重需求。上部的夹紧板组件采用多板叠层装配结构，每块夹紧板都通过螺栓紧固件完成定位连接，建模时严格还原螺栓、螺母的标准件参数，装配时添加同轴度、面重合的配合约束，保证夹紧板与上部吊梁连接位置的结构稳定性，夹紧板之间预留了适配吊梁的安装间隙，同时添加了防松垫片的结构细节，还原实际设备的防松设计逻辑。组件中部集成了推力轴承结构，建模时还原了推力轴承的滚动体、保持架、上下垫圈的完整结构，装配时添加转动自由度约束，保证吊钩可绕轴向灵活转动，避免吊装过程中吊索扭结对结构造成额外负载，轴承部分赋予轴承钢材质，渲染时突出滚动体的高光金属质感，与周边夹紧板的材质形成视觉区分。整体装配完成后进行了干涉检查，确认各活动部件无结构干涉，转动部件的活动行程符合实际使用需求，渲染阶段采用渐变蓝背景突出金属构件的轮廓，添加柔和的环境光与定向光源，凸显各零部件的结构层次与装配关系，清晰展示夹紧板的连接逻辑、吊钩的承重结构以及推力轴承的集成位置，完整还原起重吊具核心组件的结构设计细节，可用于起重设备的结构教学、装配演示以及同类型吊具的设计参考。
