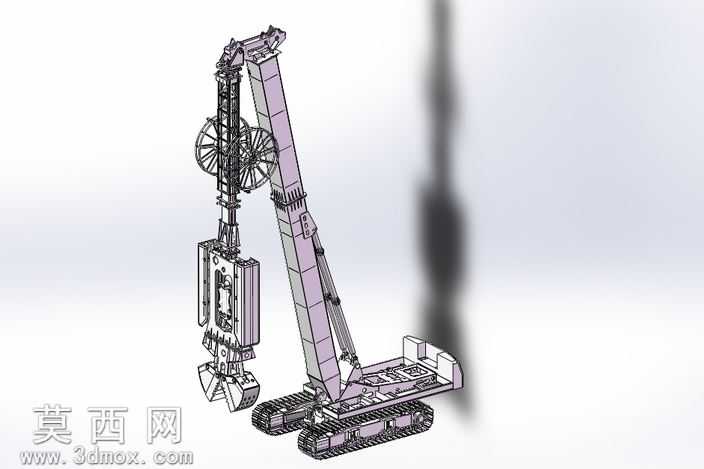

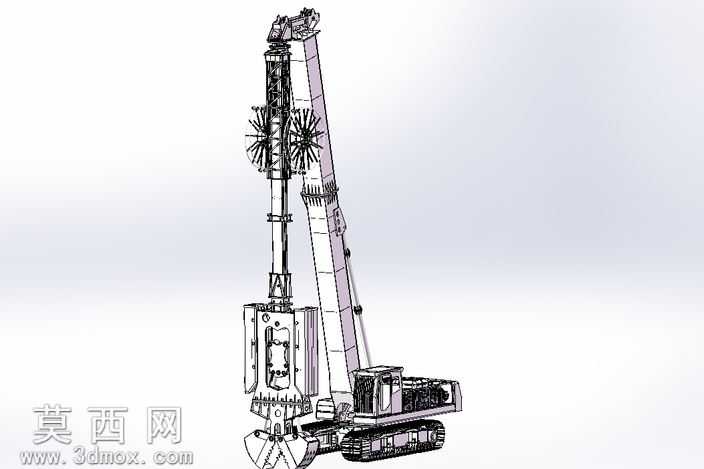

履带式连续墙抓斗工程机械三维设计

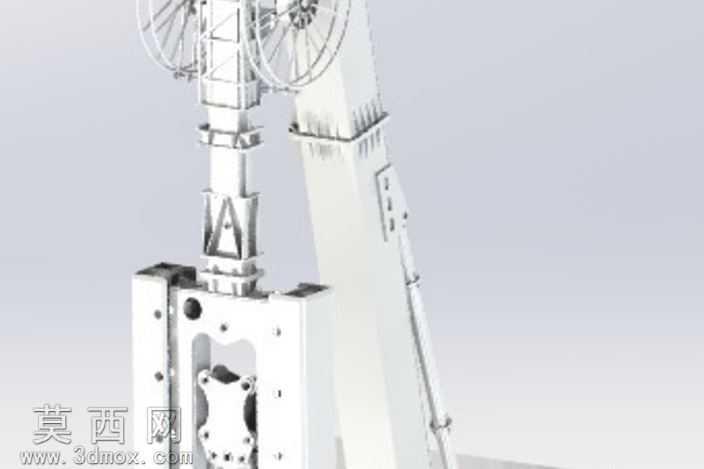

本模型为履带式连续墙抓斗的完整三维设计成果，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循工程机械设计的实际比例与结构逻辑，完整还原了连续墙抓斗从行走底盘到作业属具的全部结构细节。建模阶段首先完成履带行走底盘的搭建，对履带板、驱动轮、导向轮、支重轮以及行走架的装配关系进行精准约束，还原履带设备的行走支撑结构特性；其次完成可俯仰伸缩的起重臂架建模，对臂节的嵌套结构、变幅液压缸的铰接位置、卷扬机构的导向滑轮组布局进行逐一还原，臂架上的走台、护栏、液压管线排布也做了细节化呈现，保证结构的真实感。上部的抓斗作业装置部分，精准还原了抓斗的开合机构、导向纠偏架、悬吊滑轮组结构，对抓斗斗齿、斗体的加强筋结构做了细化处理，同时还原了抓斗与臂架之间的钢丝绳缠绕路径，清晰展示连续墙抓斗的作业传动逻辑。材质与渲染阶段，针对不同部件赋予对应材质属性：履带底盘、臂架金属结构赋予哑光合金钢材材质，液压油缸部件赋予镀铬金属与缸筒深色涂装材质，橡胶履带赋予耐磨橡胶材质，抓斗斗体赋予厚重耐磨合金钢材质，液压管线赋予黑色橡胶材质，驾驶室部件赋予玻璃与工程塑料材质，通过材质区分清晰呈现各部件的功能属性。渲染过程采用柔和的工业展示光照，突出设备的结构轮廓与部件层次，避免过度光影效果掩盖结构细节。设计思路上围绕地下连续墙施工的实际作业需求展开，还原设备可在复杂工地场地行走、臂架可调整作业幅度、抓斗可完成垂直成槽抓取作业的功能特性，各铰接部位、运动副均保留合理的装配间隙，可用于后续的运动仿真演示，直观展示连续墙抓斗的变幅、卷扬升降、抓斗开合的作业动作流程，模型结构完整无缺失部件，各零件装配关系清晰，可用于工程机械结构教学、施工设备方案展示等场景。
