电插头注塑成型专用模具结构设计

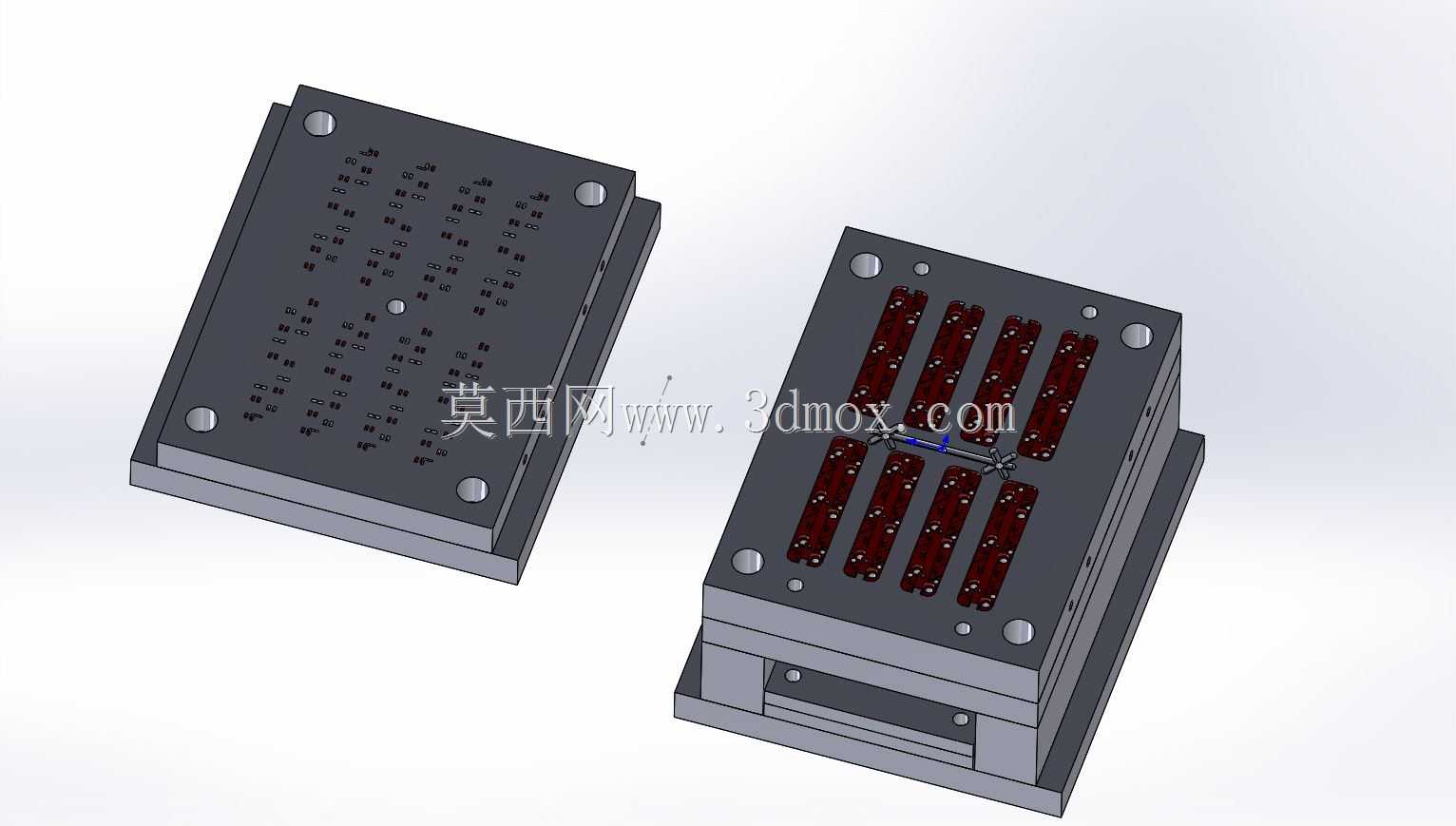

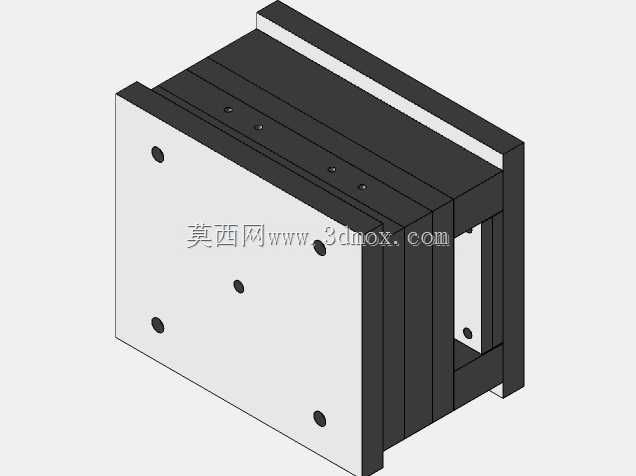

这套模具主要应用于民用及工业用电插头的塑胶外壳批量注塑成型场景，是插头生产环节中决定产品外观精度、装配适配性的核心工艺装备，适配卧式注塑机的安装使用需求，可满足日常家用两插、三插以及工业用小功率电源插头的绝缘外壳生产，在低压电器配件制造、消费电子电源配件生产领域有着广泛的应用空间。从实际用途来看，该模具承担着电插头塑胶绝缘部分的成型作业，通过合模、射胶、保压、冷却、开模、顶出的完整注塑流程，一次性成型出带有插片安装位、线缆过孔、卡扣结构的插头外壳，成型后的塑件尺寸精度可满足后续铜插片压装、线缆铆接、超声波焊接的装配公差要求，避免出现插片歪斜、装配缝隙过大、绝缘强度不足的质量问题。在功能特性上，该模具采用了多板模架结构设计，分型面贴合插头外壳的外形轮廓设置，能够有效避免成型过程中出现飞边、毛刺问题，减少后续人工修边的工序成本；模架内部设置了循环冷却水道，可在保压阶段快速带走型腔内的热量，缩短塑件冷却定型周期，提升单批次生产效率；顶出机构采用均匀分布的顶针布局，顶出力作用点避开塑件的外观面与装配配合面，防止顶出过程中塑件出现变形、顶白缺陷，保障成型后产品的外观质量与结构强度。设计思路上，这套模具充分考虑了电插头产品的结构特殊性，针对插片预埋的需求设计了精准的插片定位槽，合模前可将铜质插片预先放置在定位槽内，合模后定位结构可牢牢固定插片位置，避免射胶过程中插片受料流冲击出现偏移，保障成型后插片的位置度符合安规要求；同时针对插头外壳的薄壁结构特点，浇注系统采用了侧浇口进料的方式，料流填充过程平稳顺畅，可有效避免填充不足、熔接痕明显的问题，提升塑件的结构一致性。在外形尺寸与安装边界上，该模具整体为方正的箱式模架结构，长宽尺寸适配常规200吨级以下卧式注塑机的哥林柱间距，模具厚度满足注塑机的最大最小模厚安装要求，上下模的安装孔位符合标准注塑机的装模尺寸规范，可直接吊装上机无需额外改装适配；模具的侧面预留了冷却水管接口、顶出杆对接位置，对接尺寸采用行业通用标准规格，可快速完成与注塑机配套系统的连接，缩短换模调试的准备时间。
