矿泉水瓶吹塑成型模具结构设计

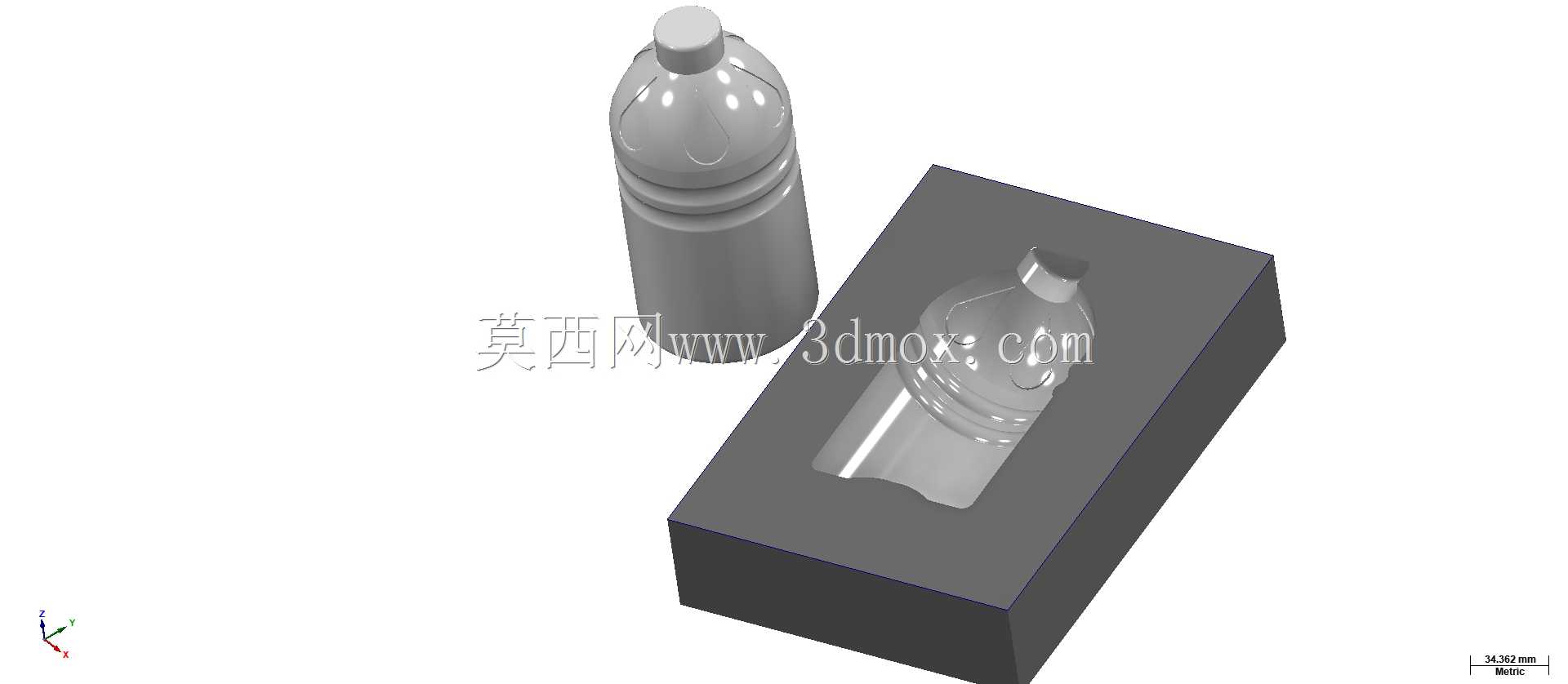

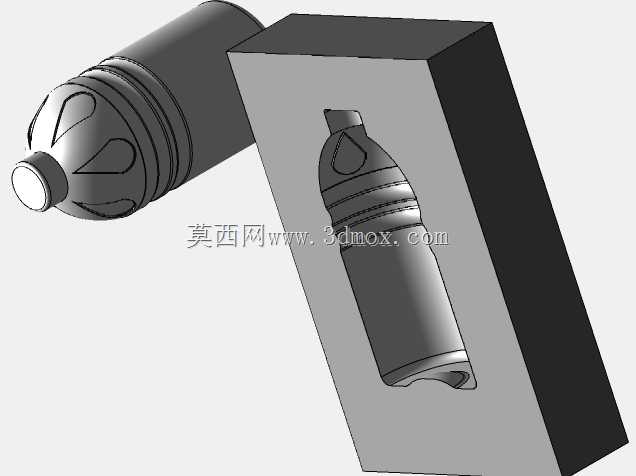

这套模型呈现的是瓶装饮用水包装生产环节所用的吹塑成型模具，配套对应规格的PET矿泉水瓶成品结构，在快消品包装制造领域有着广泛的应用场景，主要用于饮品生产企业的塑料瓶批量成型工序，是吹瓶生产线上直接决定瓶体外形精度与成型质量的核心工装部件。从实际用途来看，该模具通过合模后提供与瓶身完全贴合的封闭型腔，配合吹塑设备将加热软化的PET管坯吹胀贴合型腔内壁，冷却后即可得到轮廓规整、尺寸统一的矿泉水瓶成品，能够满足高速量产线上的连续成型作业需求，适配常规旋转式吹瓶设备的安装工位。在功能特性设计上，模具型腔完全复刻矿泉水瓶的外部轮廓，包含瓶身底部的防滑凹陷结构、瓶身中部的环形加强筋、瓶口位置的螺纹衔接段以及瓶肩的过渡曲面，所有成型面均做了顺滑过渡处理，避免吹塑过程中出现应力集中导致的瓶体壁厚不均问题，同时型腔表面做了抛光处理，保证成型后的瓶体外壁光滑无划痕，满足食品包装的外观质量要求。设计思路上，这套模具采用整体式型腔结构，将瓶身的全部外轮廓集成在单块模仁当中，减少了多块镶件拼接带来的合模缝痕迹，能够有效降低成型后瓶体的飞边修整工作量，模仁外部的模架部分采用标准模架尺寸设计，预留了常规吹塑模具的冷却水道排布空间，可在后续加工中根据生产节拍需求布置循环冷却回路，缩短成型周期提升生产效率。从安装边界来看，模具整体为长方体模架结构，长宽尺寸适配主流吹瓶设备的模座安装间距，合模面的平行度公差控制在常规吹塑模具的标准范围内，合模导向结构可直接配套设备的导柱导套组件，无需额外做非标改装即可快速上线使用，模腔的深度尺寸完全匹配对应容量矿泉水瓶的高度，成型后的瓶体瓶口尺寸能够标准适配常规30mm口径的瓶盖，满足饮品灌装线的后续封盖工序要求，瓶身的加强筋结构设计也充分考虑了灌装后的堆码承重需求，保证成品瓶在仓储运输过程中不会出现受压变形的问题。
