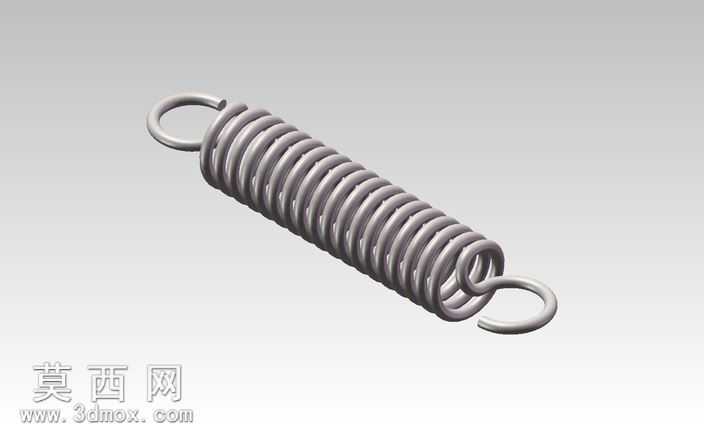

带挂钩拉伸式钢丝弹簧三维建模作品

本作品为带挂钩的拉伸式钢丝弹簧三维建模成果，建模过程依托三维设计软件完成，整体遵循机械弹簧的标准设计规范，还原了拉伸弹簧的真实结构特征。建模初期先梳理拉伸弹簧的核心参数逻辑，确定弹簧的钢丝直径、弹簧中径、有效圈数、两端挂钩的成型角度与尺寸比例，先通过螺旋线命令生成弹簧主体的螺旋路径，匹配钢丝直径扫描生成连续的螺旋簧体部分，确保簧体圈距均匀、螺旋升角符合拉伸弹簧的常规设计要求，无并圈错位、螺旋线扭曲的问题。两端挂钩部分采用扫掠与圆角过渡结合的建模方式，将挂钩与簧体端部的衔接处做平滑过渡处理，避免出现生硬的直角转折，还原真实弹簧挂钩的弯折成型结构，保证挂钩的环形闭合处轮廓圆润，尺寸比例协调，符合实际拉伸弹簧的挂钩受力结构要求。材质渲染阶段，为模型赋予金属钢材的材质属性，调整金属粗糙度、反光度参数，还原弹簧钢丝经过表面处理后的哑光金属质感，渲染时采用柔和的侧方打光，凸显簧体螺旋结构的层次感与金属表面的细腻质感，同时保留结构的轮廓清晰度，避免过度反光掩盖弹簧的结构细节。结构设计上严格遵循拉伸弹簧的受力逻辑，簧体部分为等节距螺旋结构，两端挂钩的中心与弹簧轴线保持重合，保证弹簧受拉时受力均匀，不会出现偏载歪斜的情况，整体模型的尺寸比例协调，既可以作为机械设计中的标准件调用参考，也可用于装配场景中的结构演示。建模过程中对弹簧端部的收口结构做了精细化处理，确保簧体末端与挂钩衔接处的钢丝走向连续自然，没有结构断点或几何错误，模型的几何拓扑结构规整，可直接用于后续的装配干涉检查、运动仿真等环节，能够直观展现拉伸弹簧的结构形态与装配特征，为机械设备中的弹性连接件设计提供清晰的三维参考。
