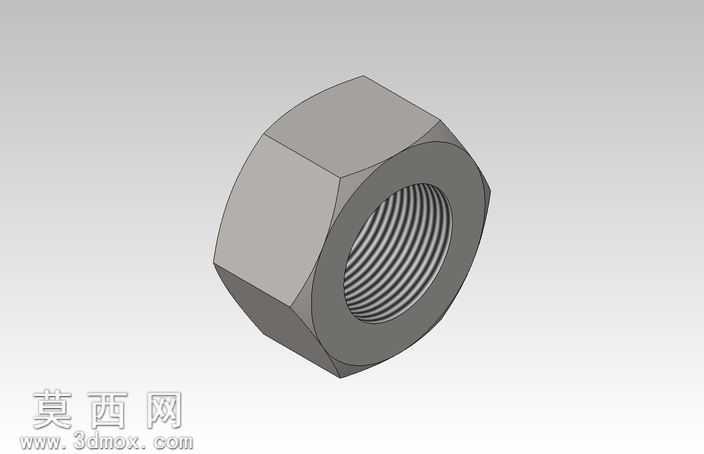

MS51971标准六角螺母三维设计作品

本作品为MS51971标准六角螺母的三维参数化建模成果，建模过程严格遵循对应标准的尺寸规范，依托SolidWorks三维设计环境完成全流程构建。建模初期首先梳理六角螺母的结构特征逻辑，将整体结构拆解为六角棱柱基体、内螺纹孔、端面倒角三个核心特征模块，优先绘制六角棱柱的端面草图，通过对称约束与尺寸标注精准控制六方的对边尺寸、对角尺寸，确保六方轮廓的几何精度符合标准公差要求，随后通过拉伸凸台命令生成螺母的基体实体，拉伸深度严格匹配标准规定的螺母厚度参数。完成基体构建后，针对内螺纹结构采用螺旋线配合扫描切除的方式进行建模，首先在螺母端面绘制螺纹小径的圆形草图，依据标准螺纹参数生成对应螺距的螺旋线路径，再绘制符合牙型标准的三角形牙型截面，通过扫描切除命令生成完整的内螺纹结构，建模过程中对螺纹起止位置做了收尾过渡处理，还原真实螺母螺纹的加工工艺特征，避免出现建模失真的尖锐断牙结构。针对螺母两端的倒角结构，采用倒角命令按照标准规定的倒角角度与倒角尺寸完成处理，既还原了真实产品的装配导向结构，也避免了实体边缘的尖锐棱角，提升模型的渲染真实感。材质配置阶段选用常用的碳钢材质参数，调整金属材质的漫反射、粗糙度、反射率参数，还原五金紧固件的哑光金属质感，渲染过程中添加柔和的环境光与定向光源，突出六方棱面的转折关系与内螺纹的螺旋纹理细节，清晰展现螺母的内部结构与外部轮廓特征。整体建模过程采用全参数化的设计逻辑，所有尺寸均关联标准参数，可通过修改参数快速适配同系列不同规格的螺母建模需求，模型结构完整无破面，特征树逻辑清晰，可直接用于装配模拟、工程图生成、3D打印样件制作等场景，能够满足机械设计、装配验证、教学演示等多场景的使用需求，还原了标准六角螺母的全部结构特征，兼顾了模型的几何精度与视觉表现效果。
