盲螺纹插入式连接配件三维结构设计

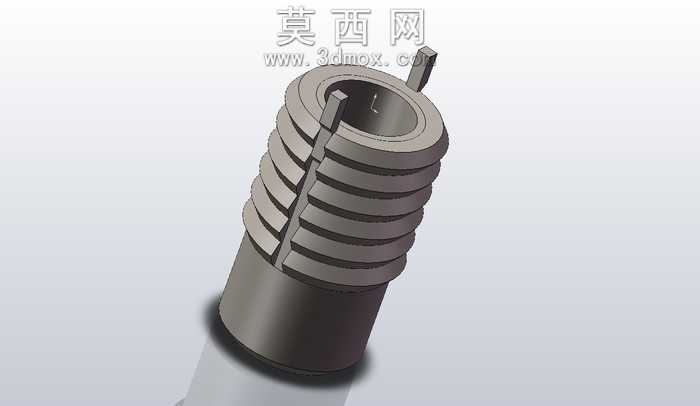

本模型为盲螺纹插入式连接配件，采用三维建模软件完成全参数化设计，建模过程首先以旋转凸台命令生成主体圆柱基体，通过螺旋线扫描切除命令加工出外螺纹牙型结构，针对插入端的定位凸耳特征，采用拉伸凸台结合对称阵列的方式完成两个对称定位凸耳的构建，保证凸耳与主体的同轴度与位置精度。模型内部盲孔结构通过拉伸切除命令生成，孔壁与外螺纹的同轴度公差控制在合理范围内，满足装配对接的精度要求。材质方面模拟金属合金材质，渲染时采用哑光金属质感，添加细微的磨砂纹理表现金属加工后的表面状态，通过环境光遮蔽效果凸显螺纹牙型的层次感与结构细节，阴影效果采用柔和的接触阴影，突出零件的立体形态与放置状态。结构设计上，外螺纹段采用标准1/4-28螺纹规格，插入端适配3/8-24规格对接接口，两个对称凸耳用于装配时的周向定位与防转，避免螺纹连接后出现松动移位的情况，盲孔设计既满足内部走线或介质流通的需求，又保证零件端部的结构强度，不会因通孔设计降低整体刚性。设计思路围绕快速插拔式螺纹连接的使用场景展开，兼顾螺纹连接的紧固性与插入式装配的便捷性，零件整体无多余冗余结构，所有特征均服务于装配定位与连接功能，建模过程中对螺纹牙型的收尾处做了合理的工艺倒角处理，避免实际加工时出现应力集中的问题，同时对零件的棱边均添加了微小的圆角过渡，既符合机械加工的工艺要求，也提升了零件的外观质感，整体模型结构完整，特征清晰，可直接用于装配验证、工程图导出或3D打印样件制作。
