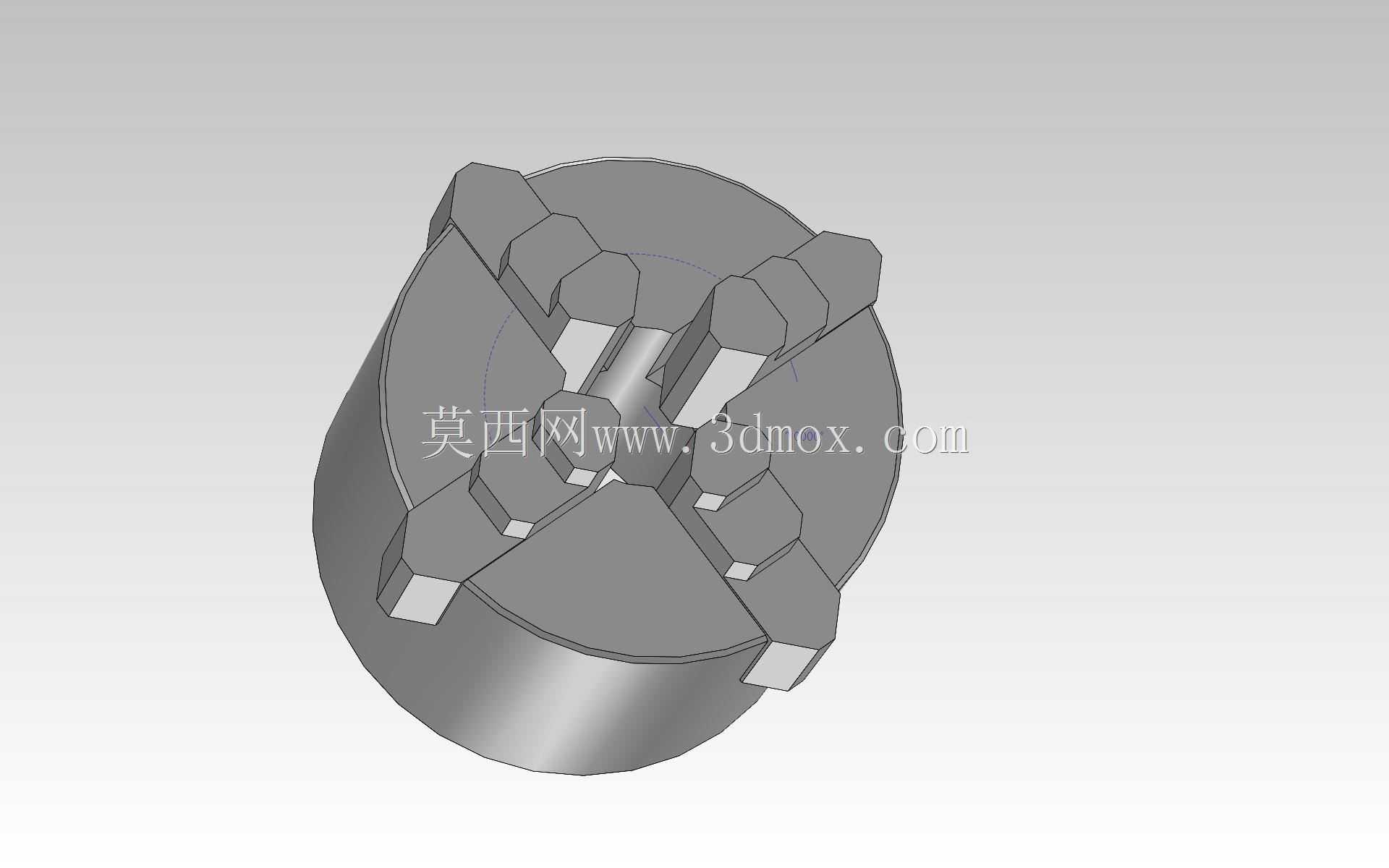

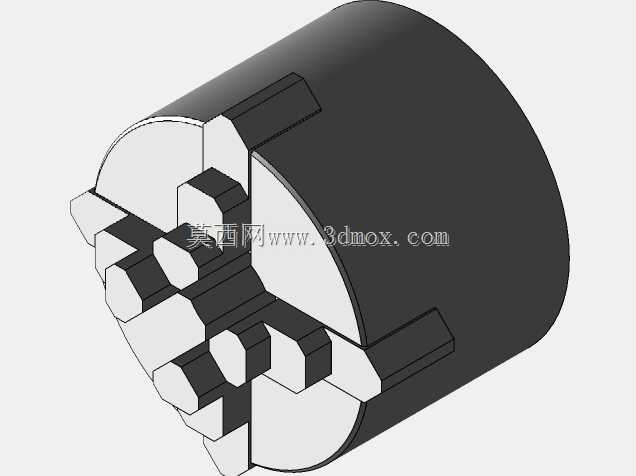

四英寸四爪车床卡盘结构设计

这款四爪卡盘是车床加工场景中核心的工件装夹附件，主要适配常规小型车床的主轴安装位，可完成轴类、盘类、偏心异形件的装夹固定作业，在普通卧式车床、小型台式车床、甚至轻型铣床的凸轮模拟加工场景中都能发挥稳定的装夹作用，是小尺寸精密零件加工环节中不可或缺的工装部件。在实际生产场景中，这类四英寸规格的卡盘多用于小型加工工位，承担小尺寸五金零件、非标定制异形件、教学实训样件的装夹任务，和三爪自定心卡盘不同，四爪结构的单爪独立可调特性，让它既可以装夹截面为圆形、方形的规则工件，也能完成偏心件、不规则轮廓工件的找正装夹，装夹时可通过单爪的进给调整，将工件的待加工回转中心与机床主轴中心精准重合，满足偏心孔、偏心轴类零件的加工需求。从功能特性来看，这款卡盘的四个卡爪沿盘体周向均匀分布，每个卡爪都可独立沿盘体的径向导轨做进给移动，卡爪的夹持面做了适配不同工件轮廓的卡位设计，既可以通过内撑方式装夹带内孔的环形工件，也可以通过外夹方式固定轴类、盘类工件的外轮廓，卡爪的行程设计适配四英寸盘体的尺寸边界，可覆盖常规小尺寸工件的装夹直径范围，盘体底部的安装连接位匹配标准小型车床的主轴法兰接口，安装时可通过法兰盘的锁紧结构快速完成与主轴的同轴固定，保证卡盘随主轴回转时的动平衡稳定性。在设计思路上，这款卡盘做了简化的结构呈现，还原了盘体主体、四个独立卡爪、中心让位孔、径向导向槽的核心结构，盘体采用圆柱主体加端面法兰的结构形式，足够的盘体厚度保证装夹受力时的结构刚性，避免大夹持力下盘体出现形变影响装夹精度；中心的通孔设计既可以穿入长轴类工件完成长料的装夹加工，也能在加工时为切削液、铁屑排出提供让位空间，减少卡盘内部的切屑堆积；每个卡爪的导向结构与盘体的导轨槽做了适配的限位设计，保证卡爪径向移动时的顺畅度，同时避免卡爪进给时出现偏摆影响夹持精度。从安装边界来看，这款四英寸卡盘的整体外径适配小型车床的主轴端安装空间，不会因为盘体尺寸过大干涉车床的刀架进给行程，盘体的轴向厚度控制在合理范围，安装后不会过多占用主轴端的轴向空间，保证车床的有效加工行程，卡爪完全收拢时的最小夹持直径、完全张开时的最大夹持直径都匹配小尺寸零件的加工需求，可满足日常小型零件加工的绝大多数装夹场景，装夹后卡爪的夹持力可稳定传递到工件表面，保证车削加工时工件不会出现移位、打滑的问题，保障加工过程的稳定性与加工精度。
