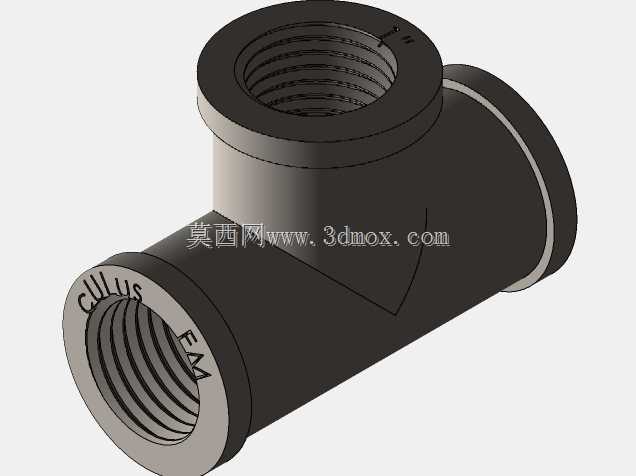

内螺纹三通管道连接球座结构设计

这款内螺纹三通球座是民用给排水、小型工业流体输送、暖通循环管路系统中常用的管路分流转接部件，主要作用是在直连管路的基础上开辟垂直方向的支路接口，实现单路流体向两个不同方向的分流输送，或是将两路不同管路的流体汇总至单条主路传输，适配低压常温的清水、低压气体、无强腐蚀性的常规流体输送场景，在家庭装修水路改造、小型设备冷却循环管路、车间低压气路排布中都能见到这类结构的应用。

从功能特性来看，三个接口全部采用标准内螺纹设计，无需额外焊接或法兰固定，安装时仅需在对接的外螺纹管件上缠绕密封生料带，对准螺纹旋紧即可完成密封固定，安装操作门槛低，后期管路改造拆卸也十分便捷，不会破坏相邻管路的结构完整性。主体采用等径三通结构，三个接口的通径尺寸保持一致，能够保证分流或汇流过程中流体的流速平稳，避免因通径突变产生局部涡流、管路异响或是压损过大的问题，接口端面做了加厚凸边处理，旋拧管件时能够承受更大的扭矩，不会出现接口开裂、螺纹滑牙的问题。

设计过程中优先考虑了管路安装的空间适配性，整体采用直角T型布局，垂直方向的接口与水平主管路呈90度夹角，能够适配墙面直角、设备边角等狭小空间的管路排布，不会额外占用过多安装空间。内壁螺纹采用标准管螺纹参数，牙型角度和螺距完全匹配通用民用管路标准，能够和市面上绝大多数同规格的镀锌管、PPR外螺纹接头、铜质水管配件无缝适配，内壁做了平滑过渡处理，在三个管路交汇的位置做了圆弧导角，避免流体长期冲刷直角位置产生结垢、杂质堆积的问题，降低管路堵塞的概率。外壁在两个水平接口的位置预留了扳手夹持的平面区域，安装时可以用管钳或活动扳手牢牢卡住夹持位发力，不会因为外壁圆弧打滑导致安装不到位出现渗漏。主体壁厚经过受力校核，能够承受常规民用管路1.6MPa以内的工作压力，满足日常使用的强度需求，不会因为管路水锤效应出现管壁开裂的问题。

安装边界方面，这款三通球座的三个接口轴线两两垂直，安装时需要预留出对应三个方向的管路旋入空间，垂直方向接口上方需要预留至少两倍接口长度的操作空间，方便扳手旋拧固定支路管件，水平方向两端的管路排布需要保持同轴度，避免强行对接产生额外的内应力，长期使用出现接口渗漏的问题。
