管道系统45度斜接支管连接结构

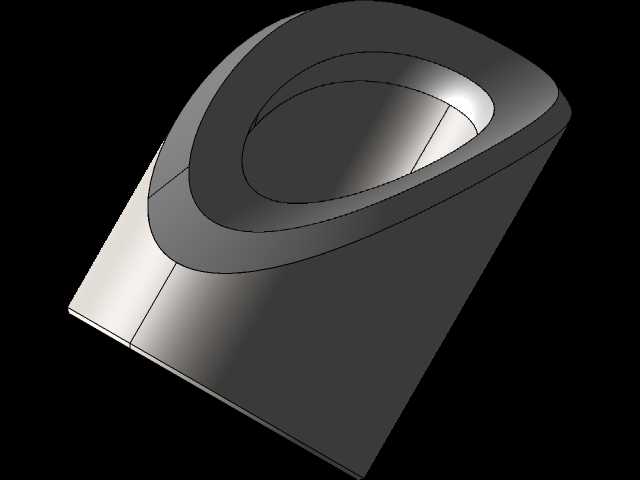

在化工、市政给排水、油气输送等各类涉及流体输送的管道系统布设场景中，支管引出是管路改造、支路分流作业里极为常见的工序，常规的支管连接多采用三通管件，或是直接在主管上开孔焊接支管，但这类方案要么需要提前预制匹配管径的三通，在现场改造场景中适配性不足，要么直接焊接的支管受力状态差，容易在焊缝位置出现应力集中，长期承受流体压力冲击、管路振动时存在焊缝开裂、介质泄漏的隐患。这款斜接支管结构正是针对这类工程痛点设计的专用连接件，核心作用是在任意尺寸的主管道上实现稳定的45度角支管引出，不需要更换整段主管加装三通，大幅降低现场管路改造的施工成本与作业周期。从结构设计逻辑来看，该支管台采用了鞍式贴合的底座结构，底座的弧形面可以根据对接主管的外径做匹配贴合，安装时仅需要在主管对应位置开出匹配支管通径的孔，将底座弧形面与主管外壁完全贴合后焊接固定，即可完成支管的引出作业，相比直接焊接支管的方式，鞍式底座大幅增加了连接位置的接触面积，焊缝区域的受力被均匀分散到整个底座贴合面，能有效承受管路内部的流体压力、温度形变带来的应力，以及管路运行过程中产生的振动载荷，连接可靠性远高于直接焊接的支管结构。45度的斜向引出角度设计，并非随意选定的角度，在流体输送场景中，垂直引出的支管会让流体在转向位置形成明显的湍流区，不仅会增大管路的沿程阻力损失，还会在支管与主管的连接位置形成涡流冲刷，长期运行会造成管壁冲蚀磨损；而45度斜接的结构，支管的走向与主管内流体的流动方向形成顺向夹角，流体进入支管时的流向转折更平缓，能大幅降低湍流与涡流的产生概率，既可以减少管路系统的压力损耗，提升输送效率，也能降低流体对管壁的冲蚀速率，延长管路整体的使用寿命。从安装边界来看，该类支管台的整体外形采用流线型过渡设计，从底座的鞍式结构到支管连接端的环形接口，整个外壁做了平滑的圆弧过渡，没有突兀的直角结构，一方面是为了降低结构本身的应力集中系数，让焊接后的整体受力更均匀，另一方面也能减少安装时所需要的操作空间，在管路排布密集、操作空间狭小的场景中，比如厂区管廊的多层管路布设、设备内部的集成管路安装场景，这类紧凑的斜接支管台不需要预留过大的安装操作空间，就能完成焊接固定作业。在支管连接端，设计了标准的环形对接接口，可以直接对接对应通径的支管管路，接口位置的壁厚做了加厚处理，能够满足支管焊接、法兰对接等不同连接方式的强度要求，不管是用于低压的给排水管路，还是中压的工业流体输送管路，都能保证连接位置的结构强度。实际工程应用中，这类斜接支管台常被用于现有管路系统的支路改造项目，比如在已投用的循环水管路上加装温度、压力检测的旁通管路，或是在工艺管路上引出支路连接新增的设备点位，不需要切割长段的主管更换三通，仅需要局部开孔焊接即可完成作业，施工过程中对原有管路系统的影响极小，能大幅缩短施工停机的时间，降低改造作业对整体生产运行的影响。同时，平滑过渡的外形结构也让后续的管路防腐、保温作业更易开展，没有直角缝隙位置容易积存腐蚀介质、保温层难以贴合的问题，能有效提升管路后期运维的便捷性。
