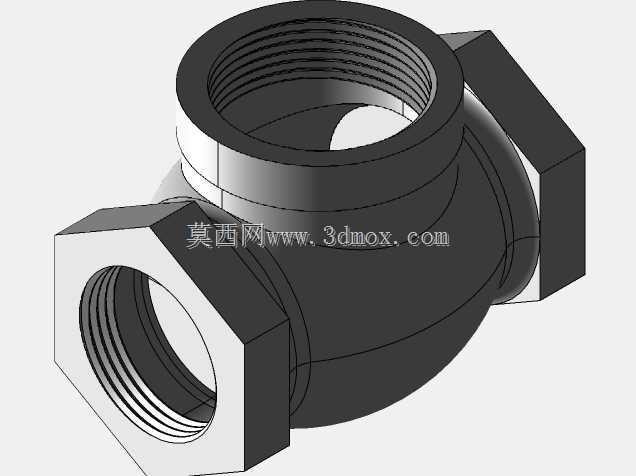

三通内螺纹黄铜流体控制阀体结构

这款三通结构的黄铜阀体，是民用给排水、暖通循环、小型工业流体输送管路系统中的核心控制部件载体，主要承担管路分流、合流以及介质流向切换的基础承载功能，可适配手动阀芯、简易电动控制芯体的装配，广泛应用在家庭冷热水供水支管、地暖分集水器支路、小型设备冷却水循环回路、低压气动控制管路等场景中，能够在不超过1.6MPa的工作压力、120℃以内的介质温度工况下长期稳定工作，适配清水、低压蒸汽、压缩空气、无腐蚀性轻质油品等多种常见流体介质。从产品功能特性来看，阀体三个连接端均采用标准管内螺纹设计，无需额外焊接或法兰转接，可直接与同规格的外螺纹管路、接头旋合装配，安装操作门槛低，后期维护拆卸便捷；阀体主体采用黄铜材质一体锻造成型，材质本身具备优异的切削加工性能与抗锈蚀能力，内壁光滑流阻小，不会因长期过水出现锈蚀结垢堵塞流道的问题，同时黄铜材质的塑性较好，在管路出现轻微安装错位时可承受一定的形变应力，避免应力集中导致的阀体开裂。在设计思路上，这款阀体优先考虑了民用与小型工业场景的安装兼容性，三个接口的轴线呈空间垂直分布，其中两个接口处于同一水平轴线，第三个接口垂直向上，可适配L型流向切换、T型合流分流两种不同的阀芯装配需求，无需额外更改外部管路布局即可完成不同控制功能的切换；阀体两个水平接口外侧设计有六方拧动结构，安装时可直接用普通活动扳手卡持施力，无需定制专用工装，垂直接口外侧设计有两个对称的方形定位凸台，既可以作为阀芯装配时的定位基准，也可在管路固定时作为卡持点位，避免阀体随阀芯转动出现密封松动。从安装边界与尺寸适配来看，这款阀体的接口螺纹匹配常规民用4分或6分通用管螺纹标准，整体外轮廓最大直径不超过70mm，安装时预留的操作空间仅需满足扳手拧动的100mm半径范围即可，无需预留过大的检修空间；阀体流道采用等径圆弧过渡设计，三个接口的通径保持一致，不会因流道突变产生局部压损，能够保证管路介质输送的流量稳定性，接口处的螺纹加工精度满足普通管路密封要求，缠绕常规生料带即可实现可靠密封，不会出现渗漏问题。阀体外部的非配合面保留了锻压后的自然肌理，配合面均做了精车加工，既控制了加工成本，也保证了装配精度，能够满足绝大多数低压流体管路的使用需求。
