管道外螺纹焊接式直角出口接头结构

　　在民用给排水、工业流体输送、化工介质管路、暖通空调管线等诸多管道系统布设场景中，经常会遇到需要从主管道侧壁引出支路的工况，尤其是当支路出口需要预留外螺纹连接端、且要求连接部位具备足够结构强度与密封可靠性时，这类焊接式外螺纹直角出口接头就成为管路布设中不可或缺的连接件。不同于常规卡套、快插类接头依赖密封件实现密封的结构，该接头采用与主管道直接焊接的固定方式，连接部位不存在可拆卸间隙，能够承受更高的管路压力与温度波动，适合在长期固定布设、后期极少拆卸的管路上使用。

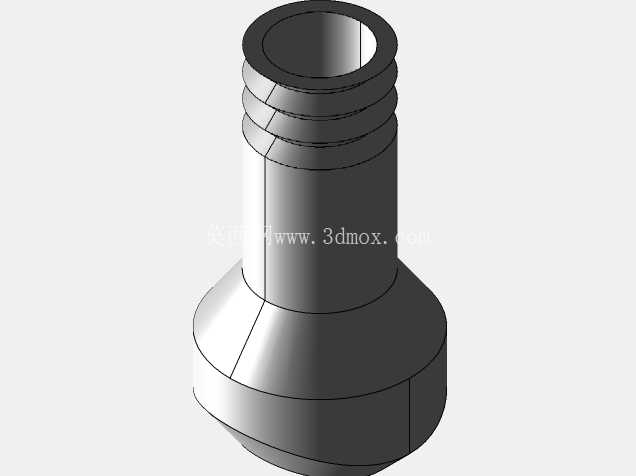

　　从结构设计逻辑来看，该接头整体分为三个功能段，下部为焊接连接段，采用扩径过渡的圆弧锥面结构，这种设计一方面能够增大与主管道外壁的贴合接触面积，焊接时焊缝可以沿着锥面与主管道外壁形成连续的环形焊道，避免应力集中在直角转折处，另一方面圆弧过渡的流道能够减少介质从主管道进入支路时的局部阻力，降低管路输送过程中的压损，避免介质在转折处形成涡流造成杂质沉积。中部为等径直段，这一段的外径尺寸匹配常规管路安装的扳手夹持空间，在后期对接外螺纹端的管路附件时，能够给工具留出足够的夹持位置，避免拧紧过程中接头整体发生转动拉扯焊缝。上部为外螺纹连接段，采用标准管螺纹设计，螺纹段根部预留有退刀结构，能够保证配套的内螺纹管件可以完全拧紧到位，螺纹的牙型精度满足管路密封的配合要求，无需额外加工密封面即可配合生料带、密封胶实现可靠的螺纹密封。在实际安装边界的考量上，该接头的焊接端底部轮廓适配常规圆管的外壁弧度，焊接前仅需要在主管道对应位置开出与接头内径匹配的通孔，将接头底部与主管道外壁贴合定位后即可施焊，不需要额外加工复杂的焊接坡口，现场安装的操作门槛较低。

　　外形尺寸的设计上，整体轴向长度控制在紧凑范围内，安装后不会在管道外侧占用过多的径向空间，适合在管路排布密集、安装空间局促的设备内部管线场景中使用，比如小型液压站的油路引出、设备内部冷却水管路的支路布设、建筑给排水管路上的压力表接口引出等场景都能适配。从结构强度的角度出发，接头整体壁厚均匀，焊接段到螺纹段的壁厚过渡平缓，不存在壁厚突变的薄弱位置，能够承受管路内的水锤冲击与压力波动，在常规的金属管路系统中，采用同材质焊接的接头与主管道具备一致的热膨胀系数，温度变化过程中不会因为材质膨胀量差异导致焊缝开裂，长期使用的结构可靠性远高于可拆卸式的支管接头。

　　流道设计上，接头内部的通孔为等径直孔，与主管道上的开孔对齐后，介质流动的转折处经过圆弧过渡引导，不会出现流道突然收窄或者扩大的情况，对于输送含有细小固体颗粒的流体工况，也能减少颗粒在接头部位的堆积，降低管路堵塞的风险。在建模过程中，这类接头的结构需要重点关注几个关键尺寸的配合：一是焊接端的弧度要与适配的主管道外径完全匹配，保证焊接时的贴合间隙控制在焊接工艺允许的范围内，避免出现焊穿或者虚焊的问题；二是外螺纹段的长度要匹配常用管件的螺纹拧入深度，既不能过短导致螺纹啮合不足影响连接强度，也不能过长导致管件拧紧后端部顶到螺纹退刀位置造成密封失效；三是中部直段的对边尺寸或者外径尺寸要符合标准扳手的夹持规格，方便现场安装操作。不同于市面上常见的铸造类管接头，该结构的外形简洁，没有多余的凸缘与加强筋结构，既可以采用棒料直接机加工成型，也可以采用模锻工艺批量生产，加工过程中材料利用率高，后续的表面处理工序也更简便，适合不同压力等级的管路场景选用。在实际选型过程中，使用者只需要根据主管道的外径、支路需要的通径以及配套连接管件的螺纹规格，即可匹配对应尺寸的该类接头，不需要额外定制特殊的连接结构，能够大幅缩短管路布设的设计与施工周期。
