车用配套通用磁阻传感部件结构设计

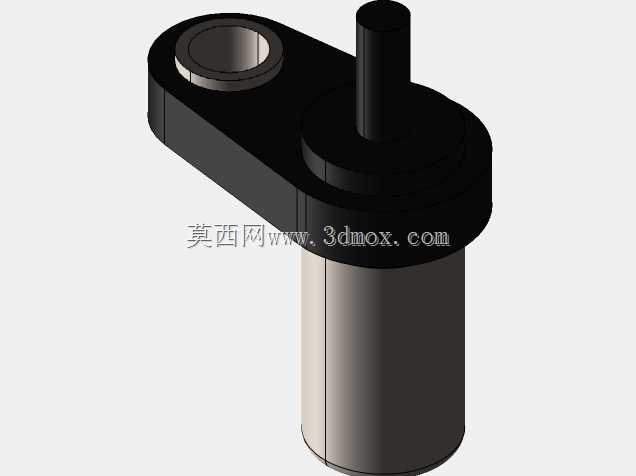

这款磁阻传感部件主要面向车用动力系统的信号检测场景设计，可与音轮、曲轴位置检测模块、轮速检测单元配套使用，是车辆动力控制、行驶状态监测系统里的核心信号采集元件。在实际装车应用中，它能够精准捕捉金属导磁齿盘的转动变化，通过磁阻效应将机械转动的位移、转速信号转化为可被车载ECU识别的电信号，为发动机点火正时控制、轮速防抱死计算、变速箱档位匹配提供可靠的实时数据支撑，直接关系到车辆动力输出的平顺性与行驶安全性能。从功能特性来看，这款磁阻传感器采用非接触式的检测原理，工作过程中与被测齿盘无机械摩擦接触，相比接触式的传感元件拥有更长的使用寿命，同时能够适应车辆引擎舱内高低温交变、油污浸染、振动冲击的复杂工作环境，信号输出稳定性强，不会因为长期使用出现接触磨损导致的信号漂移问题。在产品设计思路上，整体结构采用一体化的封装思路，下部圆柱形的主体为磁敏元件与信号处理电路的封装腔体，外壁做了圆滑过渡处理，能够在装配时减少与安装位的剐蹭，同时提升整体的密封防护能力；上部的凸台结构为定位安装面，侧边延伸出的带孔耳座是核心的安装固定结构，孔位与安装螺栓的尺寸做了公差匹配，能够保证安装后传感器与被测齿盘的间隙控制在有效检测范围内，避免间隙过大导致信号弱、间隙过小出现运动干涉的问题；顶部伸出的圆柱杆为线束出线端的防护结构，能够对线束与传感器本体的连接位置做应力释放，避免车辆行驶过程中线束反复弯折导致的线芯断裂。从安装边界来看，下部圆柱腔体的直径适配主流车型的传感器安装孔径，安装耳座的孔位中心与圆柱主体的中心距经过精准测算，能够直接适配现有车型的安装位，不需要对周边结构做额外改造；整体外形紧凑，安装后不会与周边的管路、线束、运动部件产生空间干涉，既可以用于新车型的传感系统配套设计，也可以作为售后替换部件的结构参考，在设计过程中充分考虑了装配的便捷性，只需要单颗螺栓穿过耳座孔位拧紧即可完成固定，装配工序简单，能够适配整车生产线的快节拍装配要求。
