带式输送烘干一体机结构设计方案

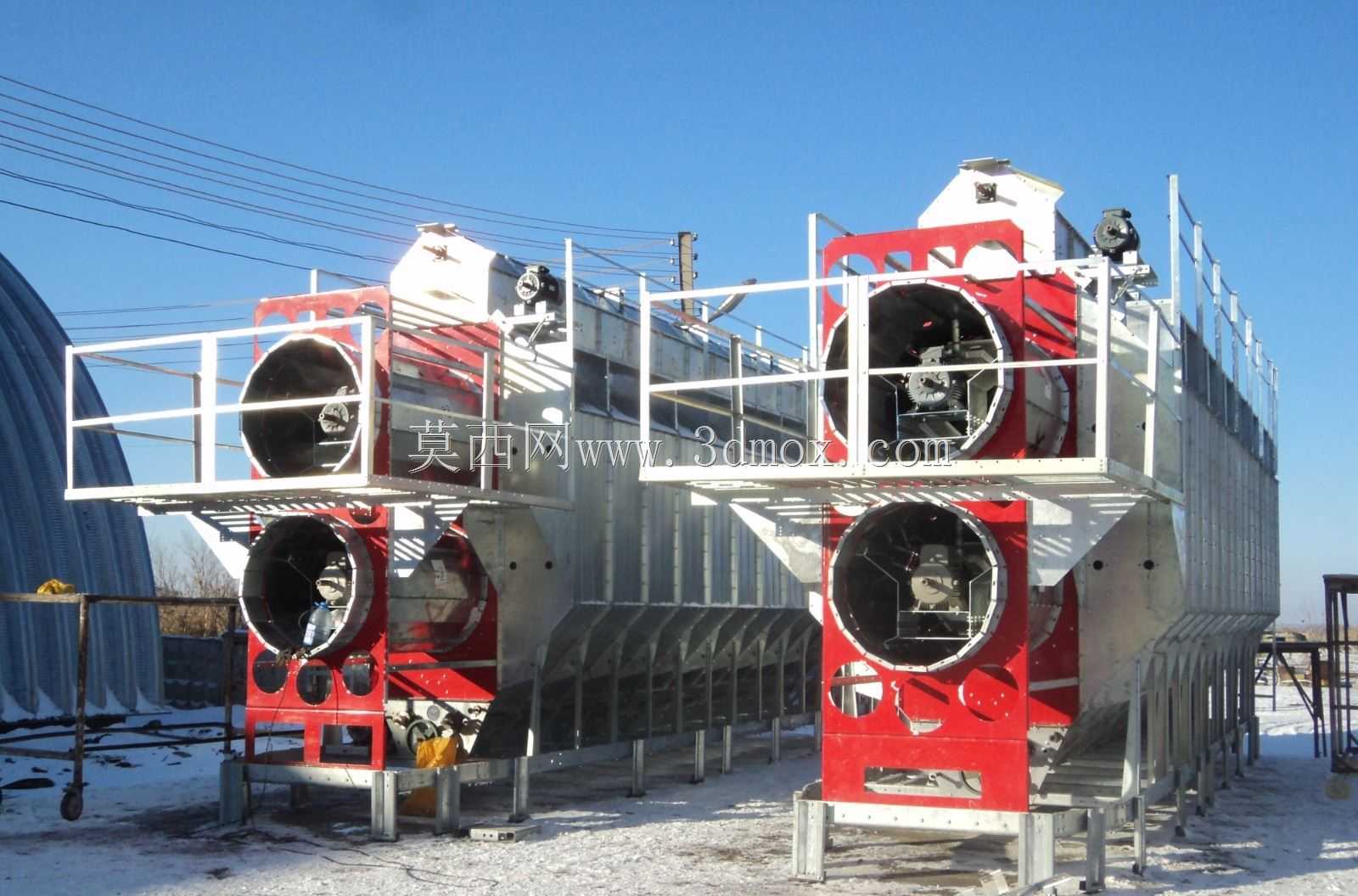

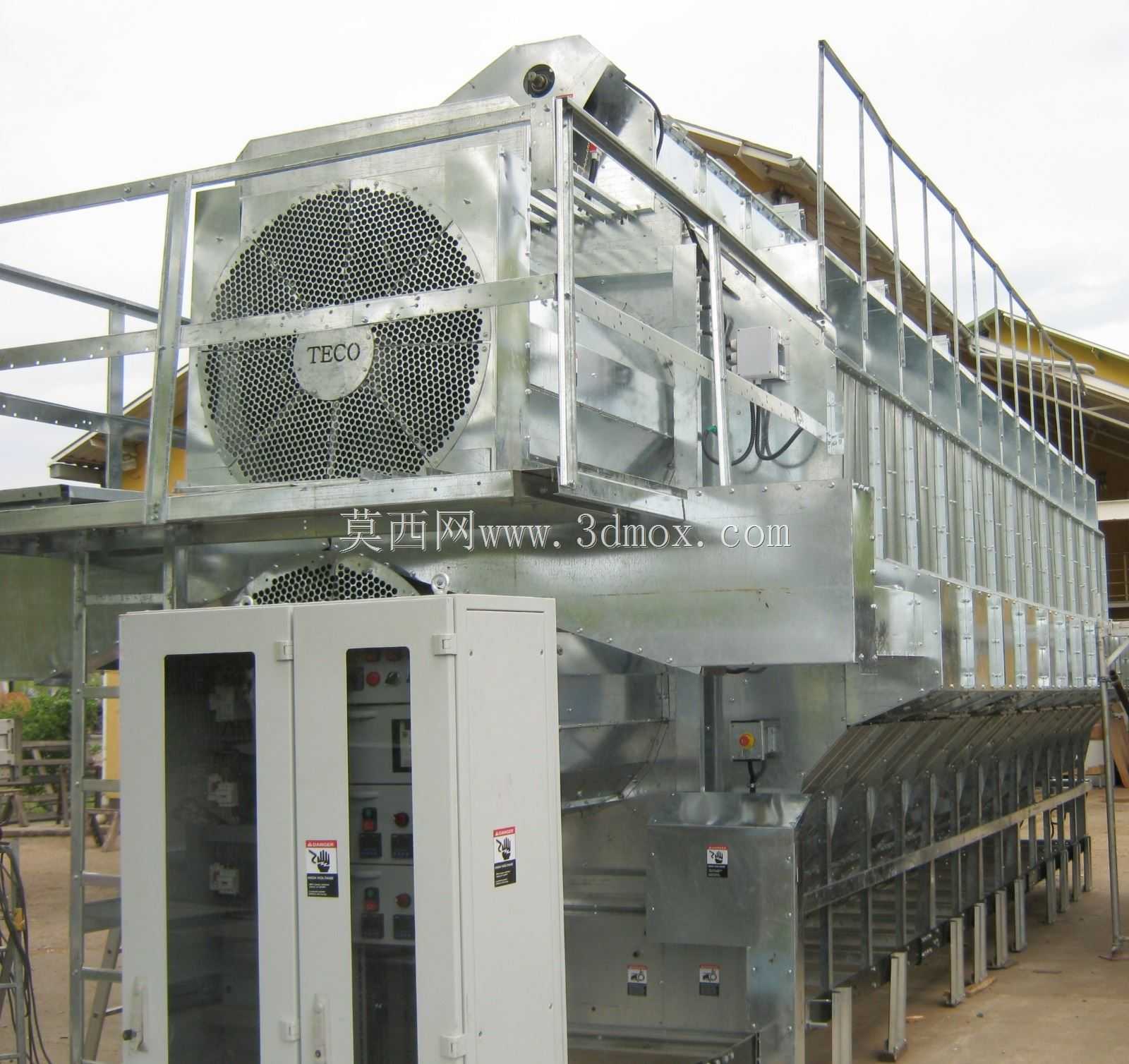

该设备主要应用于农产品初加工、食品加工、农副产品深加工等行业的连续式烘干作业场景，可适配核桃、鹰嘴豆、谷物等多种颗粒状、块状农产品的批量烘干处理，能够在连续输送物料的过程中完成均匀烘干工序，替代传统的批次式烘干作业模式，大幅提升烘干工序的生产效率，减少人工转运物料的劳动强度，适配规模化农产品加工生产线的连续化生产需求。设备整体采用长条形卧式布局，主体输送段采用全封闭不锈钢壳体结构，能够有效减少烘干过程中的热量散失，提升热能利用效率，同时避免外界粉尘、杂质落入物料中，保障加工物料的卫生安全。设备前端集成独立的电气控制柜体，柜体采用双开门密封结构，内部集成设备的动力控制、温度调控、输送速度调节等全部控制元件，操作人员可在柜体面板处完成设备运行参数的调整与运行状态监控，无需靠近高温烘干段即可完成操作，提升设备操作的安全性。设备的输送结构采用网带式传送带设计，网带孔隙可根据加工物料的粒径进行适配调整，既能够保证热风能够顺利穿透物料层实现均匀烘干，又可避免小粒径物料从网带缝隙掉落；传送带的驱动端设置有张紧调节结构，可在长期使用出现传送带松动时快速调整张紧度，同时设备的头尾辊轮、轴承安装位均预留了检修操作空间，方便日常运维过程中检查固定螺栓、辊轮的磨损与松动情况，及时更换损耗部件，降低设备故障停机概率。设备顶部设置有带安全护栏的操作检修平台，运维人员可通过侧边的爬梯登上平台，对设备顶部的热风循环组件、排风组件进行检修与清理，护栏高度符合工业设备安全防护标准，可避免运维过程中发生坠落风险。设备的安装边界需预留足够的操作与检修空间，前端控制柜前方需预留不小于1.2米的操作空间，设备侧边与尾部需预留不小于0.8米的检修通道，设备整体安装基础需做水平硬化处理，保障设备运行过程中的稳定性，避免因基础不平导致传送带跑偏、轴承异常磨损等问题。设备的热风循环系统采用侧进风、下排风的循环路径，热风从设备侧部的风道送入，穿透网带上的物料层后从底部风道回流循环，可根据物料的烘干需求调整热风温度与输送速度，精准控制物料的最终含水率，适配不同品类物料的烘干工艺要求。
