双筒式谷物烘干储料筒仓成套设备

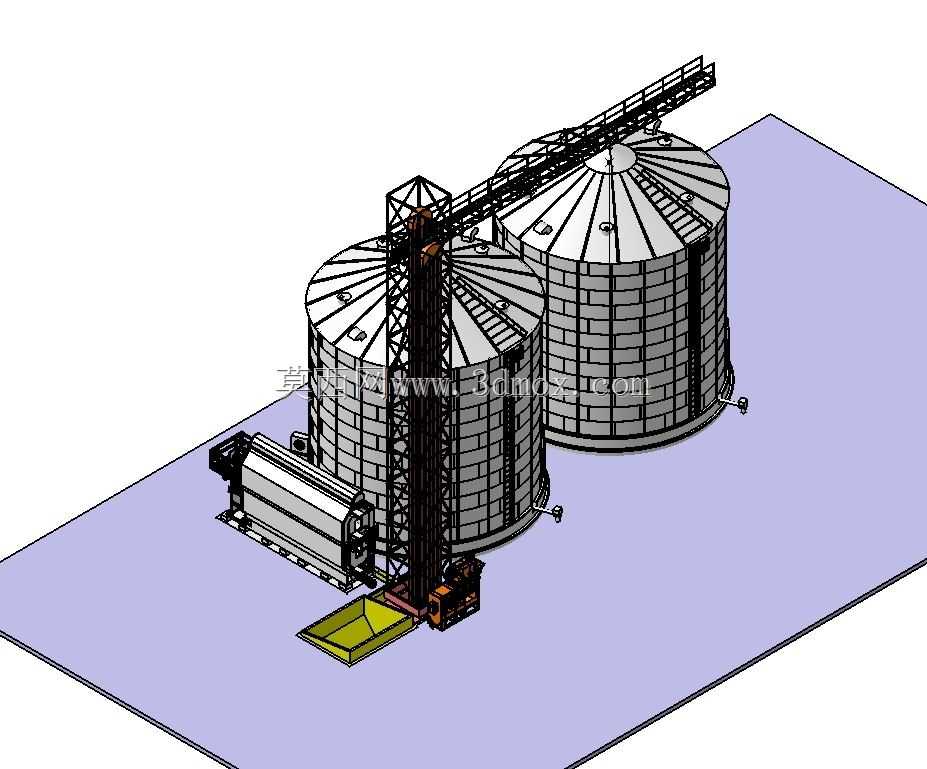

　　这套成套设备主要面向规模化粮食种植产区、中小型粮食收储站点的产后处理环节，解决谷物收获后含水率过高无法直接存储、易发生霉变发芽的核心痛点，在实际产线布局中，通常衔接在谷物脱粒清选工序之后，入仓存储工序之前，是粮食产后处理链路里衔接收储与初加工的核心单元。从现场安装的边界条件来看，双筒仓采用对称式排布，单筒直径适配2000吨级储料规模，仓体采用装配式波纹钢板拼接结构，这种结构设计一方面降低了现场焊接的施工量，运输阶段可将钢板分片打包，适配普通货运车辆的装载限界，不需要特殊超限运输资质；另一方面波纹板的环向加强结构可以抵消储料侧压力，相比平钢板仓壁能降低板材厚度，控制整体自重，降低基础承载的设计要求。仓顶设置有环形巡检步道、

　　防滑爬梯与泄压人孔，日常巡检人员可通过爬梯抵达仓顶，检查进料口布料情况、仓顶通风装置的运行状态，泄压人孔则可以在仓内温湿度异常引发粉尘浓度超标时，快速泄放内部压力，避免爆燃风险。仓体侧壁沿高度方向分层设置了温度检测点位与出料口，不同高度的出料口可以实现谷物先进先出的出料逻辑，避免下层谷物长期积压板结，温度测点则可以实时监控仓内不同深度的粮温，一旦出现局部温升异常，可启动对应层的通风或者出料工序，防止局部霉变扩散。上料单元采用垂直斗提结构搭配斜向输送廊，斗提塔架采用桁架式结构设计，相比实心立柱结构风阻更小，在露天厂区安装时可降低强风天气下的结构载荷，塔架底部设置有进料斗与水平进料输送装置，前端清选后的谷物可直接倒入进料斗，

　　通过斗提垂直提升至仓顶高度，再通过斜廊内的皮带输送机分别送入两个筒仓，布料器可在仓顶做圆周摆动，保证进料时谷物在仓内自然堆积形成均匀的料锥，避免偏载引发仓壁受力不均。配套的横置式烘干主机布置在斗提塔架侧方，设备采用顺逆流烘干工艺，热风从烘干段中部送入，与自上而下流动的谷物充分接触，带走谷物内部的游离水，烘干段内部设置有匀料装置，避免谷物走料不均出现局部过烘或者烘干不足的问题，烘干后的谷物可通过底部输送装置再次送入斗提，进入筒仓存储，也可直接出料打包。在设计这套设备的三维结构时，首先要确认各单元的安装干涉边界：斗提塔架与相邻筒仓的外壁净距要预留出检修通道宽度，满足人员通行与日常维护的操作空间；

　　斜向输送廊的支撑立柱落点要避开厂区地下管线、基础承台的位置，同时廊体的倾斜角度要控制在物料自然安息角以内，避免谷物在输送过程中出现下滑撒料；烘干主机的进出风接口要预留出除尘设备、热风炉的连接空间，设备周边要预留设备检修时抽出内部筛板、更换传动部件的操作距离。仓体底部采用锥斗出料结构，锥斗角度大于谷物的自然安息角，保证谷物可以依靠自重顺利出料，不需要额外设置破拱装置也能避免结拱堵料，锥斗下方的水平输送机采用密封式结构，减少输送过程中的粉尘外溢，改善厂区作业环境。从实际应用场景来看，这套设备除了处理玉米、小麦、水稻等主粮作物之外，也可适配大豆、油菜籽等油料作物的烘干存储，调整烘干段的热风温度与料流速度即可匹配不同物料的烘干要求，不需要对主体结构做大幅改动。在三维建模过程中，需要重点还原各部件的装配关系：仓壁板的拼接螺栓孔位要对齐，爬梯的踏步间距符合安全作业规范，斗提的料斗间距与牵引带的运行轨迹匹配，烘干主机内部的导料板角度要与实际设备一致，保证模型可直接用于后续的施工布局模拟、设备安装指导，也可作为同类储粮烘干设备的设计参考模板，帮助设计人员快速完成同类型设备的改型设计，减少重复建模的工作量。
