粮食烘干存储一体化筒仓配套设施结构

　　这套粮储烘干配套结构，主要面向规模化粮食种植基地、区域性粮库的产后粮食处理场景，解决收获后高水分粮食无法直接入库存储、易霉变发芽的实际生产痛点，覆盖从进料、提升、烘干到入仓存储的全流程作业环节，可适配玉米、小麦、水稻等多种主粮的烘干存储需求，在东北、华中这类粮食收获期集中、自然晾晒场地不足的区域应用十分广泛。整套设施的核心功能是将含水率超标的原粮通过连续式烘干作业降至安全存储水分，再直接送入密闭筒仓完成长期存储，省去中间转运环节的人工与设备投入，避免转运过程中的粮食抛洒、杂质混入问题。

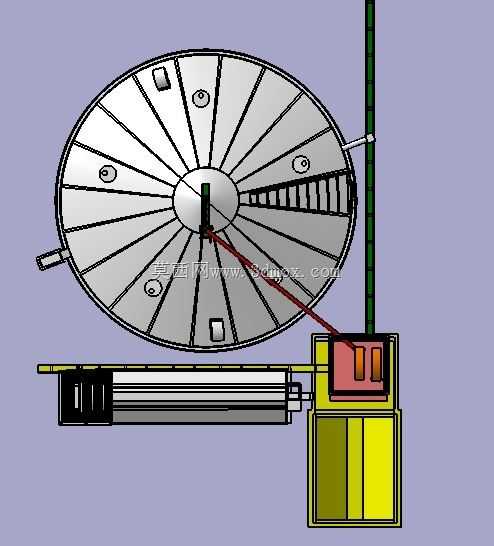

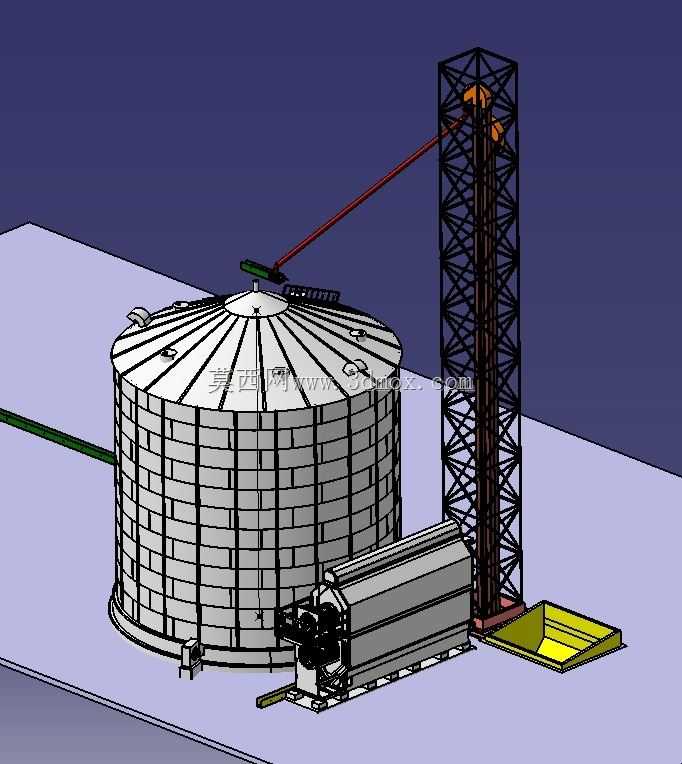

　　从结构设计逻辑来看，整套设施采用模块化布局思路，核心存储单元为装配式波纹板筒仓，仓壁采用标准化波纹钢板拼接设计，相比传统混凝土仓施工周期缩短60%以上，且仓壁波纹结构可在同等板材厚度下提升30%的环向刚度，可承受满仓粮食的侧压力而不发生形变；仓顶采用锥面攒尖设计，坡度设置为28度，可快速排走雨水，避免仓顶积水渗漏，仓顶设置的检修平台与护栏满足日常巡检的安全作业要求，仓壁下部设置的出料口可直接对接后续输送设备，实现粮食的快速出仓转运。

　　配套的烘干主机布置在筒仓侧方，采用横流式烘干风道设计，热风可均匀穿过粮层，避免局部过热导致的粮食品质下降，设备外壳采用框架式钢板焊接结构，内部设置多层粮流导流板，可控制粮食在烘干段的下行速度，根据不同粮食品种、初始含水率调整停留时间，保证烘干后粮食含水率均匀度偏差不超过1%；烘干主机的进料端对接地坑式进料斗，进料斗采用大倾角斜面设计，倾角设置为55度，大于粮食的自然休止角，可保证原粮依靠自重顺利滑入输送机构，无需额外设置振动喂料装置，降低设备故障率与能耗。

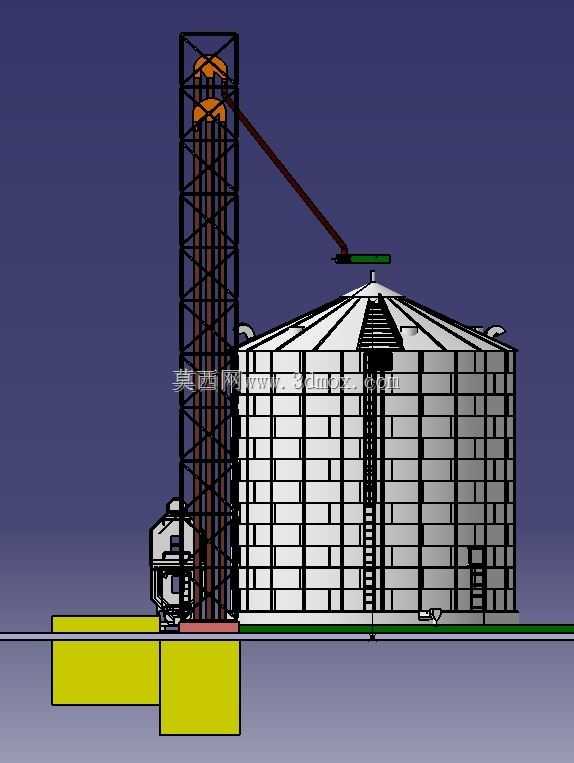

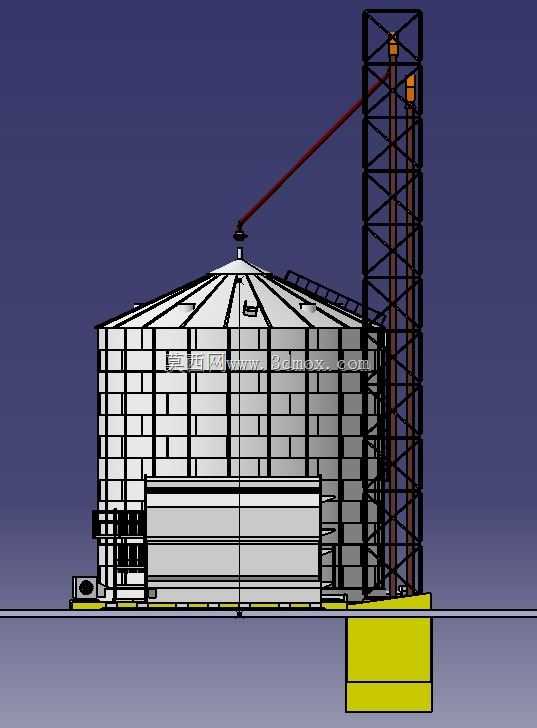

　　垂直布置的提升塔采用桁架式结构，主弦杆采用矩形型钢焊接，腹杆采用等边角钢交叉布置，整体抗风等级达到10级，可满足多数平原粮区的室外安装抗风要求；提升塔内部配置斗式提升机构，可将进料斗送入的原粮提升至筒仓顶部高度，通过顶部的斜向输送溜管将粮食送入烘干主机或直接送入筒仓，溜管上设置的可切换分料闸板，可根据作业需求灵活切换直存入仓、先烘后仓两种作业模式，无需额外拆装管路。

　　安装边界方面，整套设施需布置在硬化水平地面上，地面承载力需满足满仓状态下的总荷载要求，筒仓中心与提升塔中心的水平间距需控制在8米范围内，保证斜溜管的倾角不小于35度，避免粮食在溜管内堵塞；设备周边需预留不小于3米的检修通道，满足烘干主机维护、筒仓配件更换的作业空间，提升塔顶部需设置避雷装置，接地电阻不大于4欧姆，避免雷雨天气的雷击风险。

　　结构细节上，所有与粮食接触的部件均采用镀锌钢板或食品级涂层处理，避免长期接触粮食产生锈蚀污染粮食品质；各连接法兰处均设置橡胶密封垫，减少烘干过程中的热量损耗，同时避免外界潮气进入仓内影响粮食存储稳定性；筒仓侧壁设置的多组温度、湿度检测点位，可实时监测仓内粮堆的温湿度变化，配合通风系统可及时处理粮堆局部发热问题，降低储粮损耗。整套结构的三维建模过程中，所有拼接螺栓孔位、型材下料尺寸均按实际加工精度设置，可直接导出工程图用于生产下料，各模块的装配间隙控制在2mm以内，避免现场安装时出现孔位错位、装配干涉的问题。
