多仓组配式粮食存储筒仓成套结构

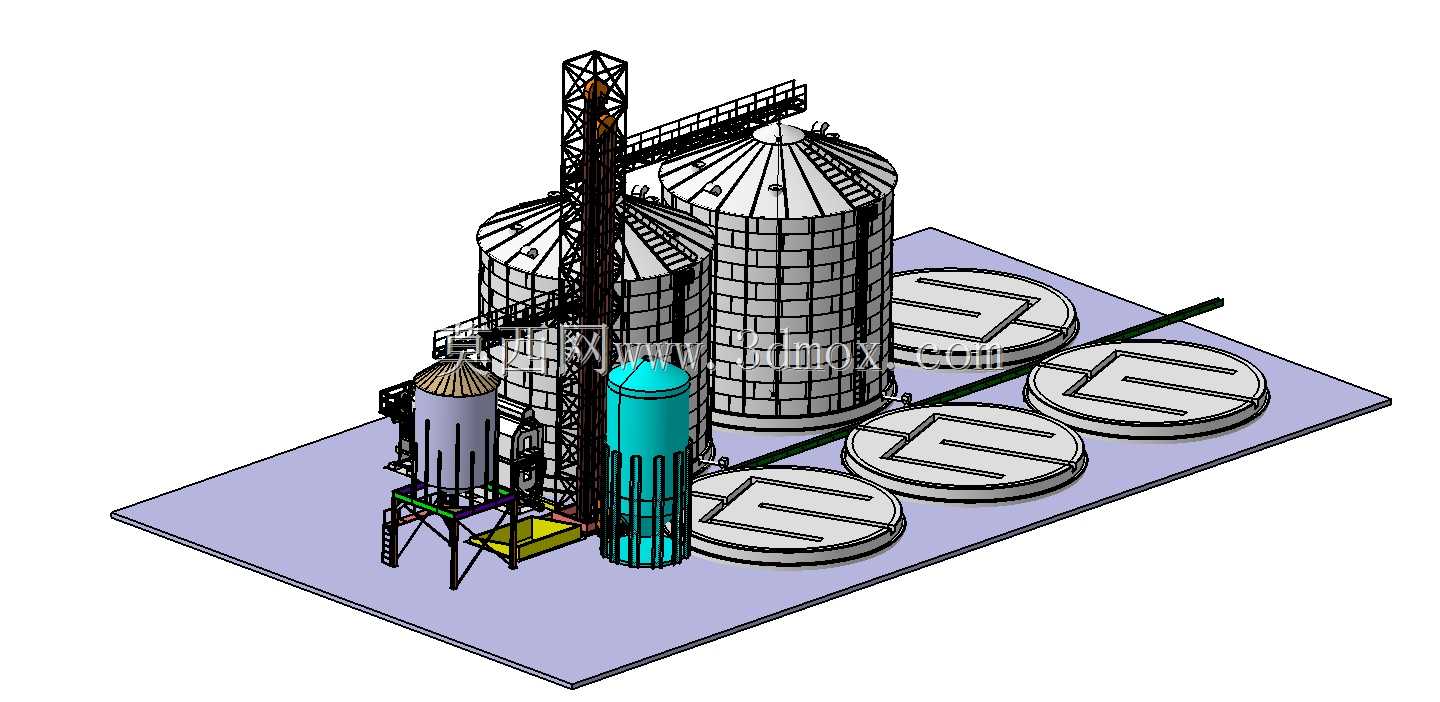

　　这套多仓组配的筒仓结构，核心服务于规模化粮油收储、农牧饲料加工、大宗散粮中转的作业场景，在粮食主产区的收纳库、港口散粮中转节点、饲料生产厂区都能见到同类型设施的实际应用。不同于单仓独立布置的方案，该组配结构将不同容积的主存储仓、中转缓存仓、配套提升输送结构整合在同一安装基座上，作业时散粮通过侧边的斗式提升塔完成垂直输送，再经仓顶的横向输送廊道分配至对应仓位，省去了多套独立提升设备的重复投入，也压缩了厂区内输送管线的布设长度。

　　从功能特性来看，组内大直径波纹钢板主仓承担长期大宗散粮存储功能，仓壁采用波纹钢板拼接结构，相比混凝土仓施工周期更短，仓壁的环向加强筋可均匀承受散粮侧压力，避免满仓状态下仓壁出现鼓胀变形；小直径缓存仓用于临时存放待周转、待加工的粮食物料，可直接对接下游加工生产线的进料口，减少主仓反复启闭出料的作业频次；侧边的小型立式料罐用于存放除尘收集的粮尘、杂质或者配套的辅料，避免散粮处理过程中的物料散落浪费。仓顶设置的环形检修走道与护栏，可满足日常粮情检查、仓顶设备维护的人员通行需求，爬梯沿提升塔架一体化布置，无需单独搭设外爬梯结构，提升塔架同时集成了提升机导轨、检修平台、电缆桥架的安装位，结构集成度更高。

　　设计过程中首先要匹配散粮的物料特性，小麦、玉米、高粱这类常见散粮的自然安息角、堆积密度直接决定了仓壁的受力计算参数，仓底采用锥形出料斗结构，倾角大于散粮自然安息角，可保证出料过程无残留堵料，多个预留的圆形地基位是为后续扩容预留的安装接口，后期可直接在预留位加装同规格筒仓，通过延长仓顶输送廊道即可完成产能扩展，无需对现有结构做大规模拆改。安装边界方面，整套设施的基座采用整块钢筋混凝土承载平台，平台平整度误差需控制在土建施工允许范围内，避免仓体安装后出现垂直度偏差；提升塔架的独立基础需做抗倾覆验算，满足当地最大风荷载下的结构稳定性要求；仓体之间的安全间距满足消防检修通道的通行要求，侧边的操作平台预留了除尘设备、出料闸门、料位监测装置的安装点位，可直接适配常规散粮仓储的配套辅机安装尺寸。

　　实际作业中，该类筒仓组的出料口可直接对接刮板输送机、斗式提升机等下游输送设备，形成从卸粮、提升、存储到出料加工的连续作业线，仓壁可根据存储需求加装通风笼、温度监测线缆，满足长期储粮的通风、粮情监测需求，不同容积的仓体搭配可灵活实现多品种散粮的分仓存储，避免不同品类粮食混装影响品质。相比零散布置的单仓结构，这种组配式设计的管线布设更集中，后期的电气布线、除尘系统接入都更便捷，整体占地面积更小，土地利用率更高，尤其适合厂区面积有限的中小型粮油加工、饲料生产企业选用。
