工业烘干设备配套钢构支撑机架结构

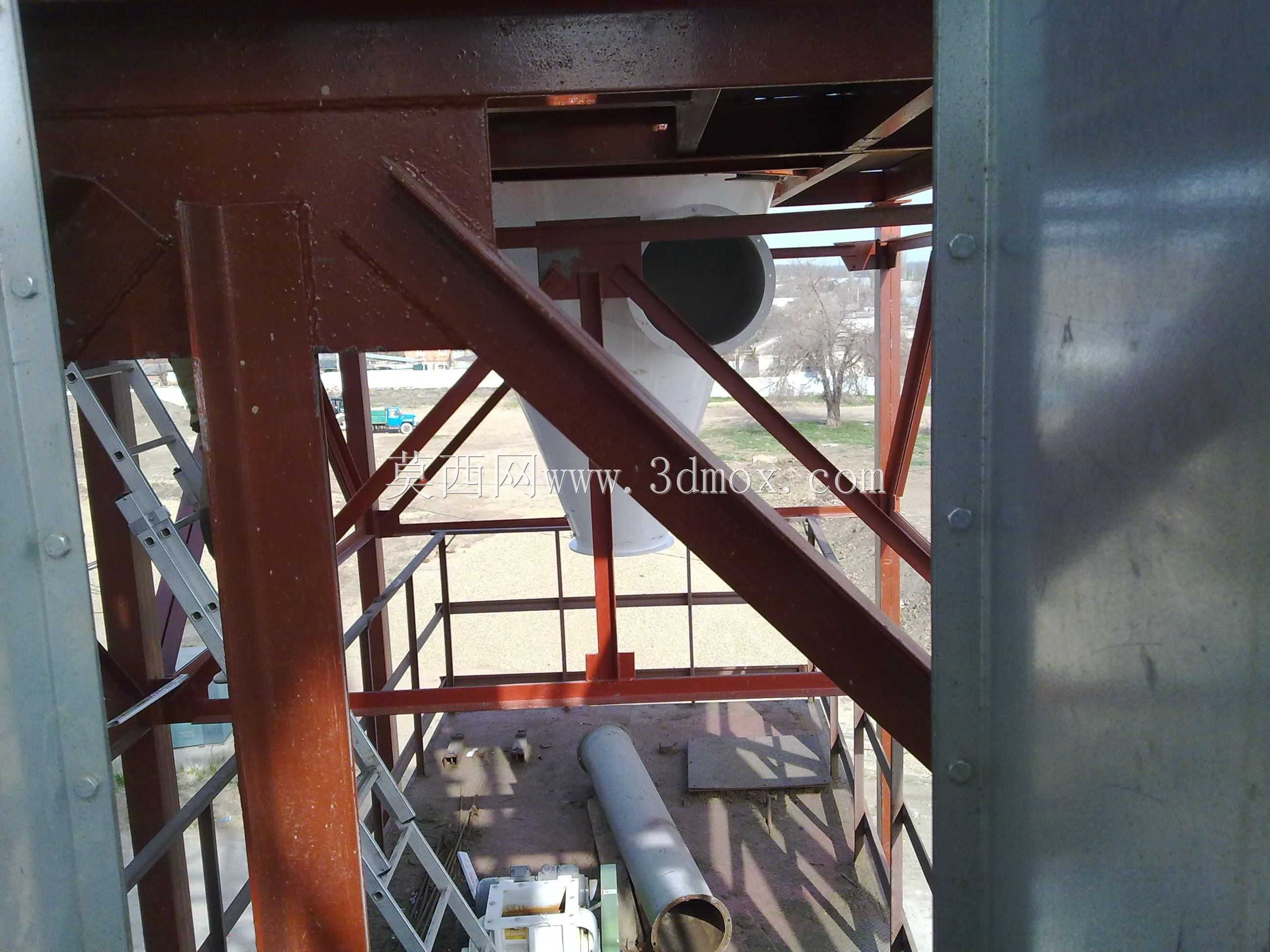

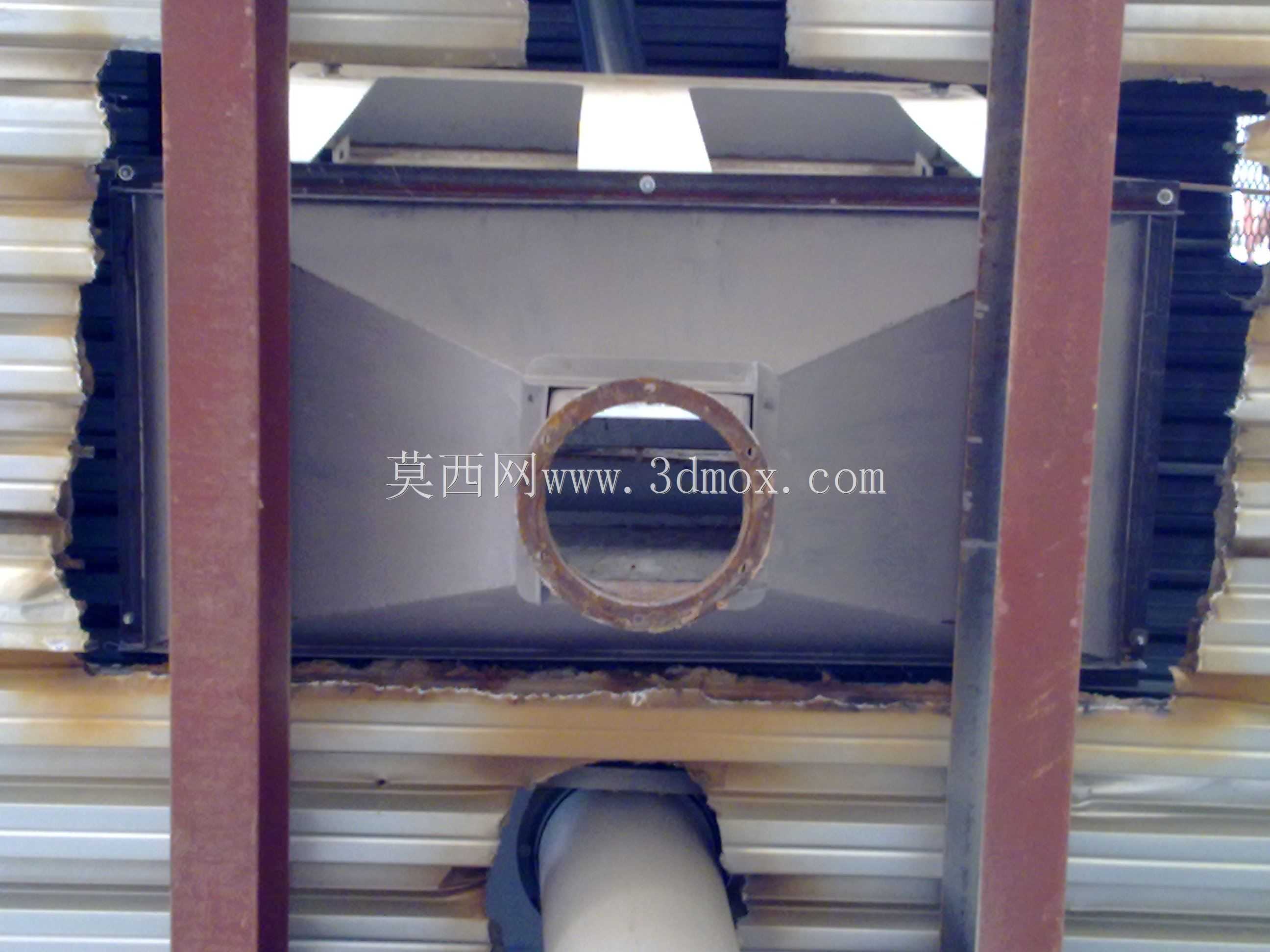

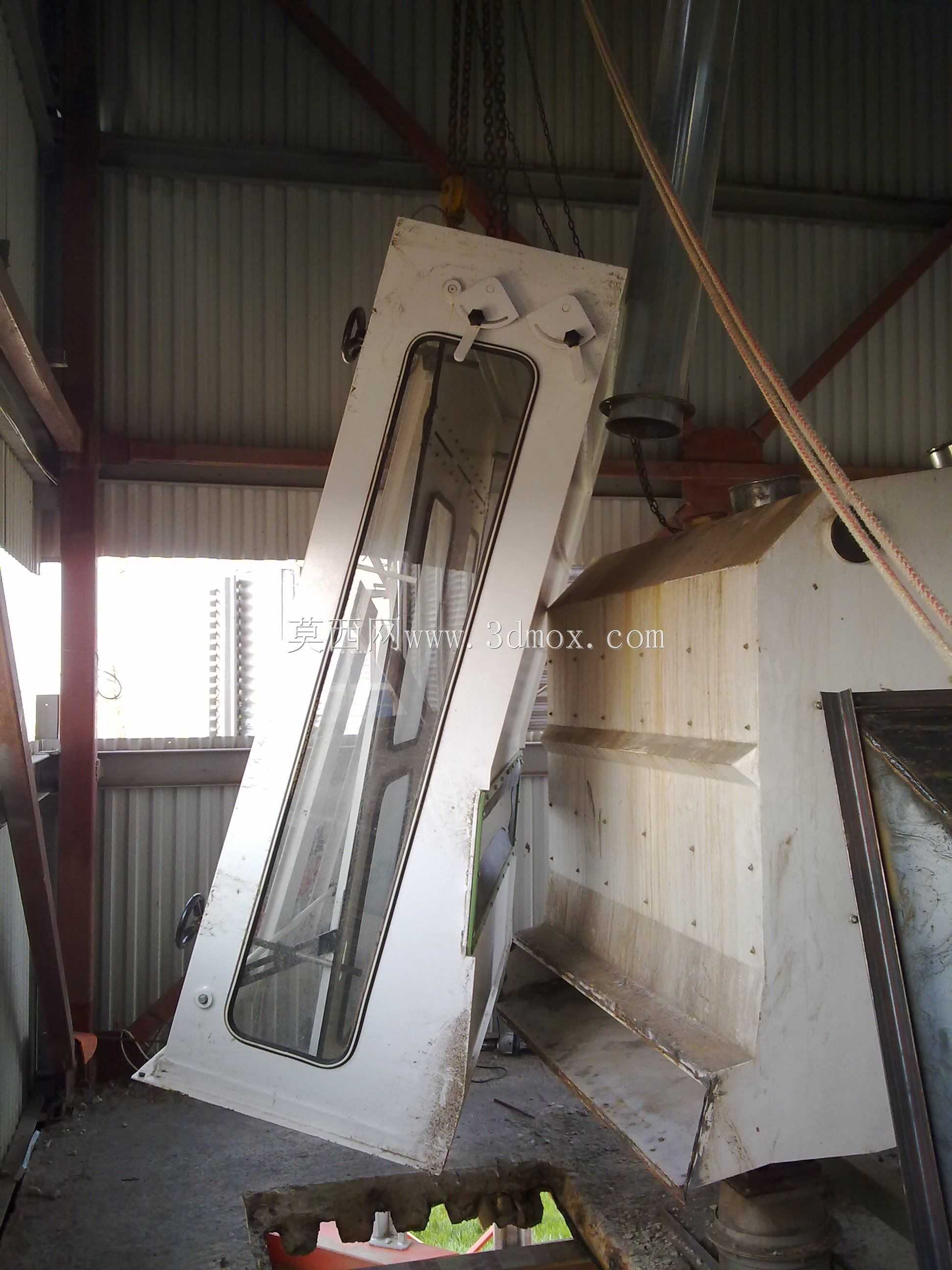

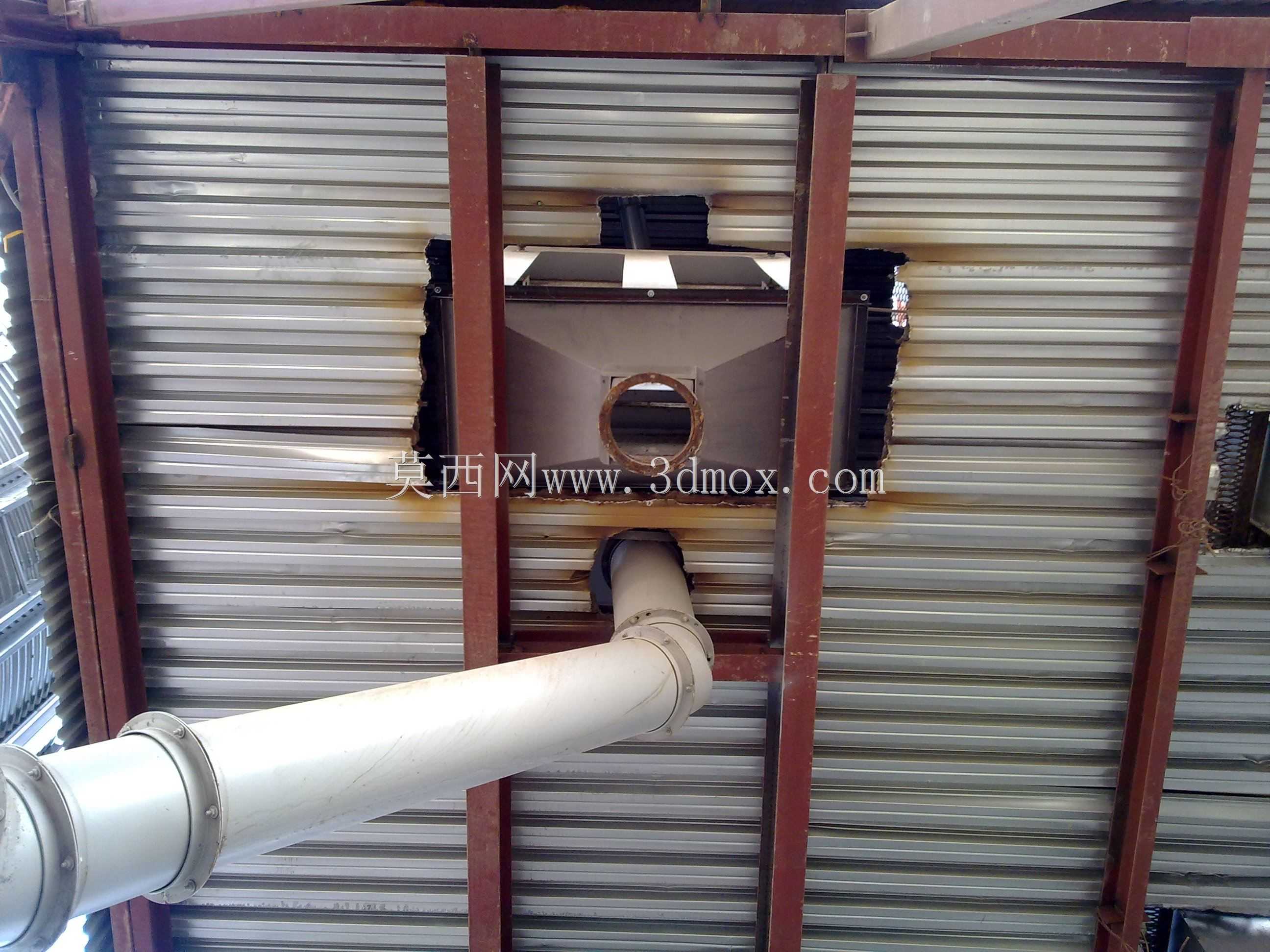

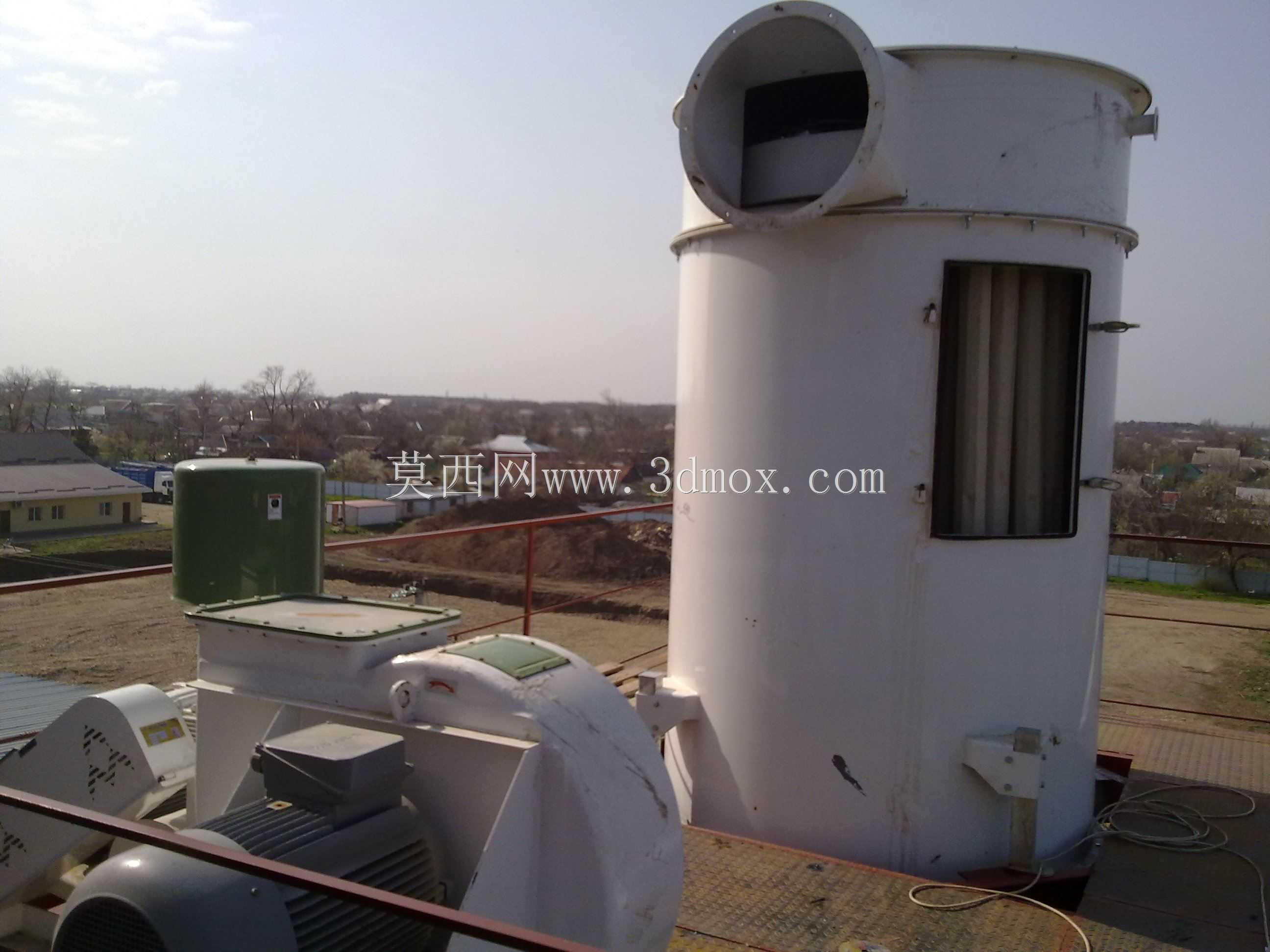

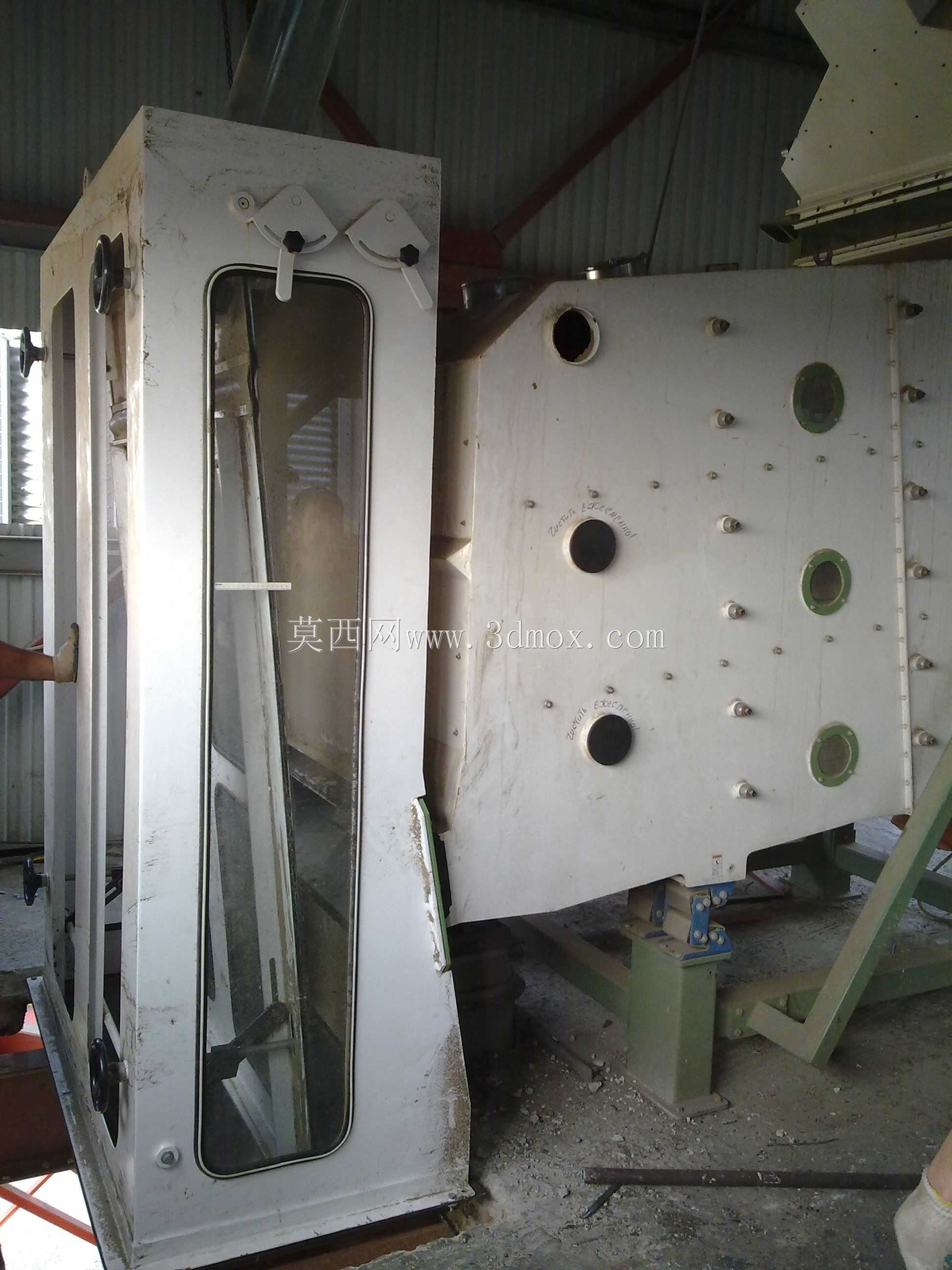

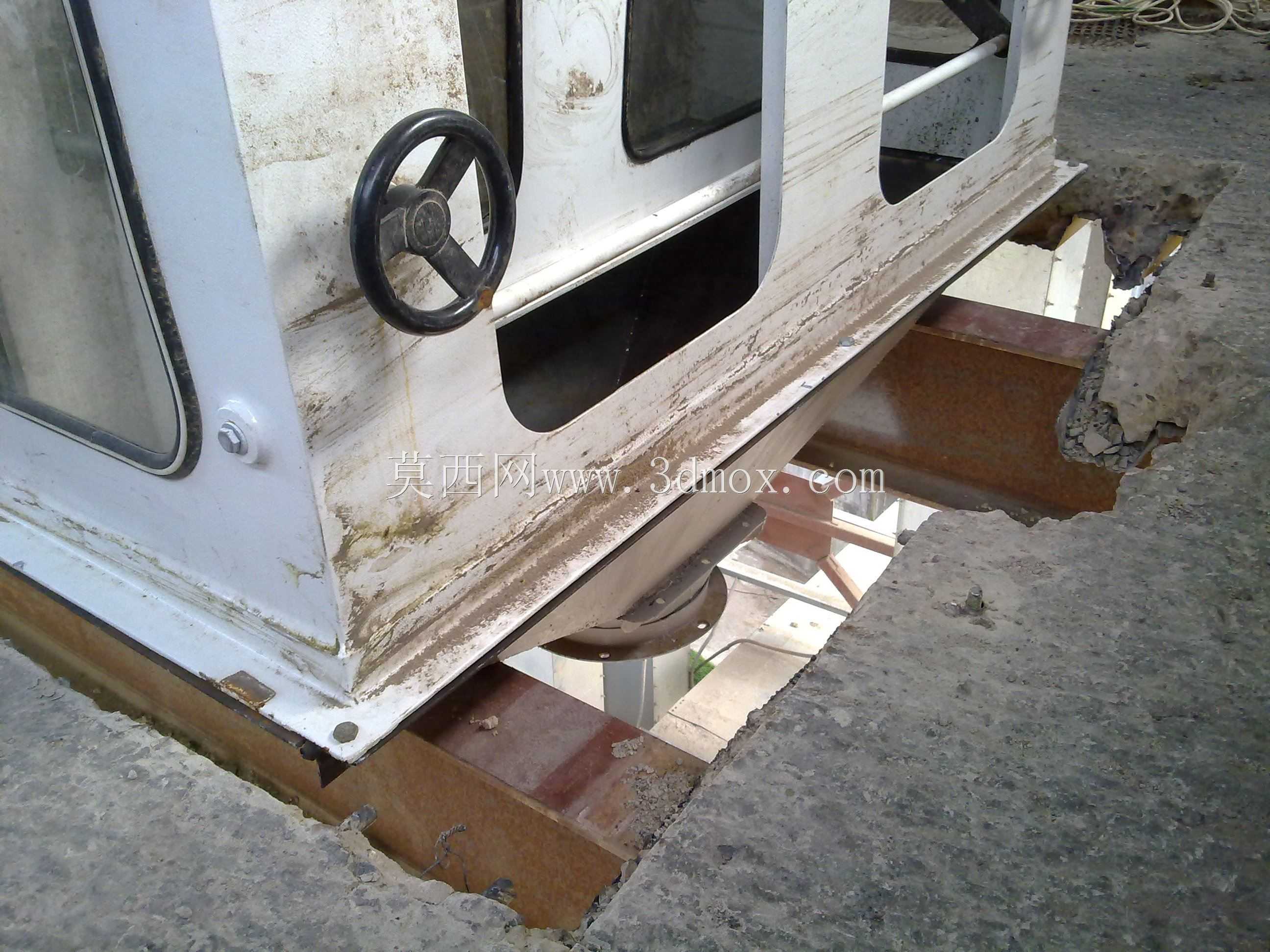

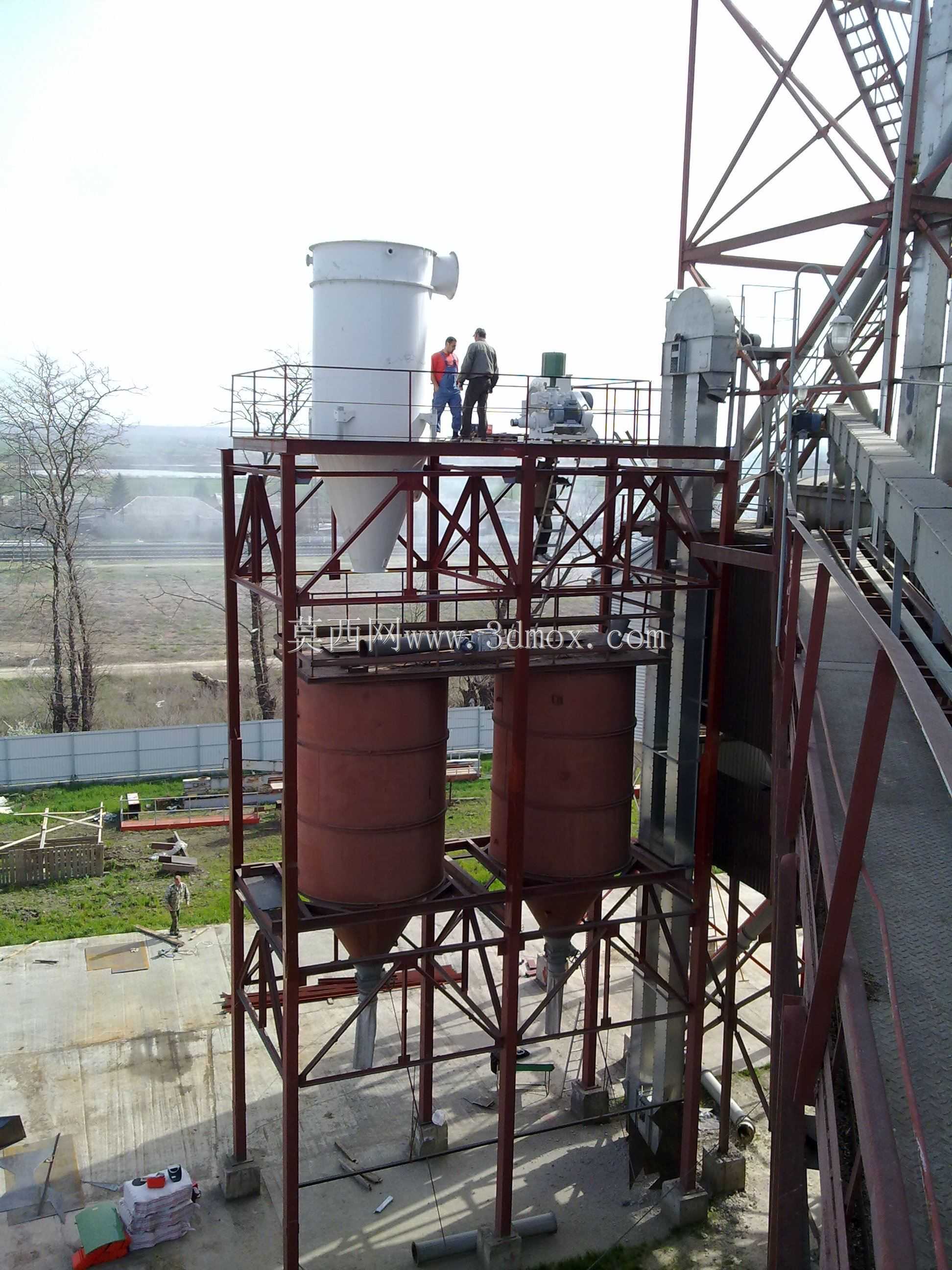

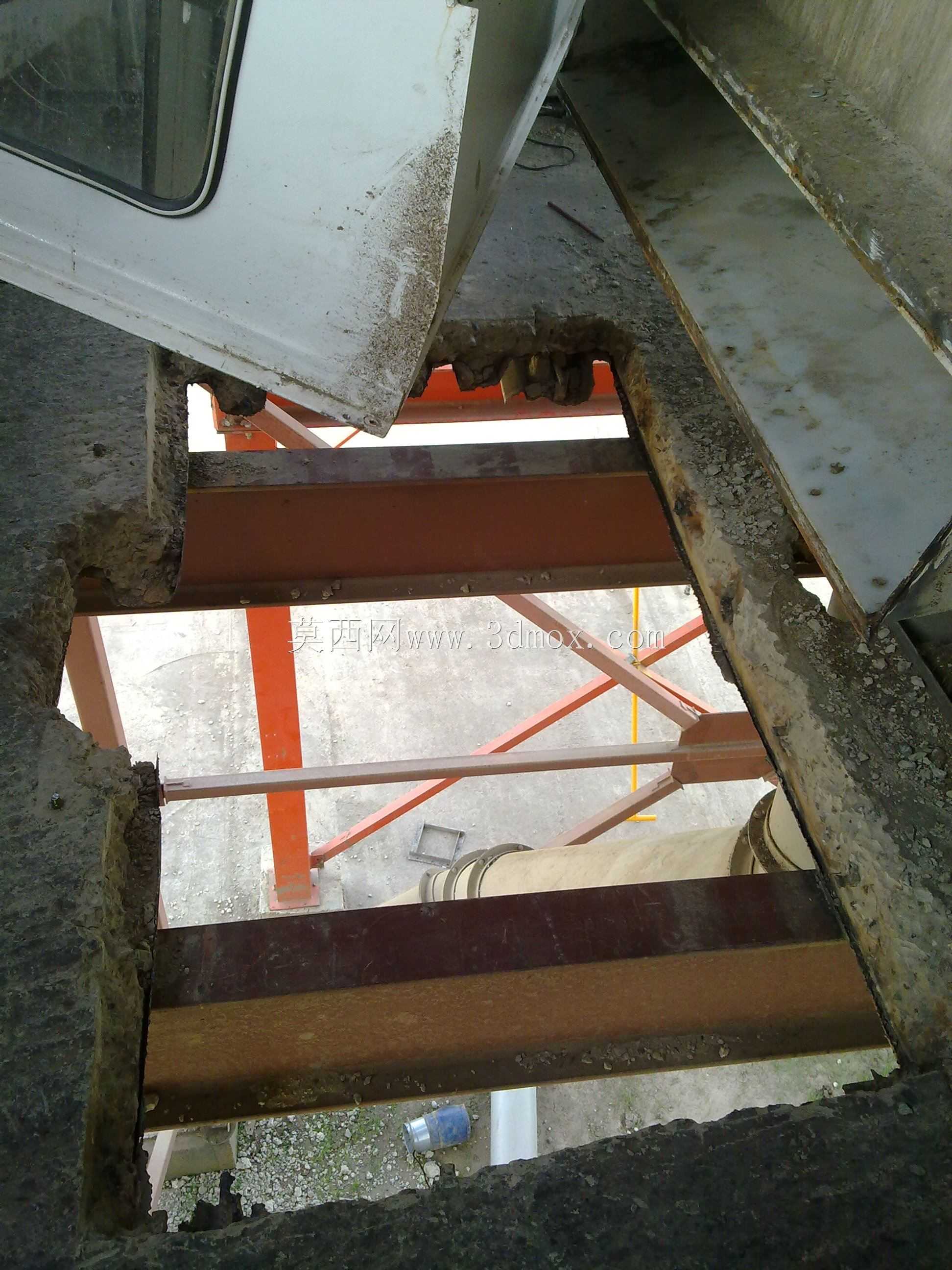

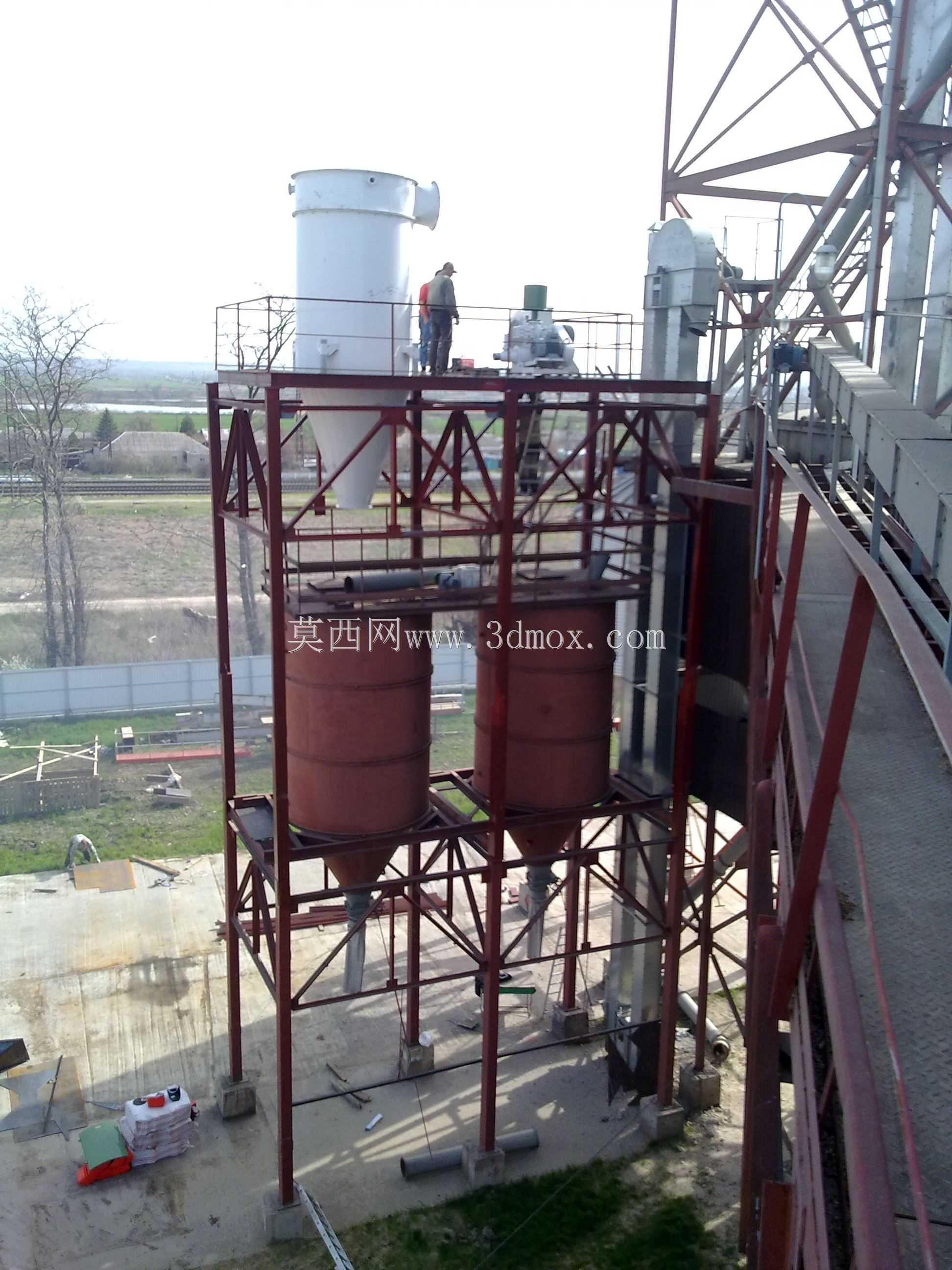

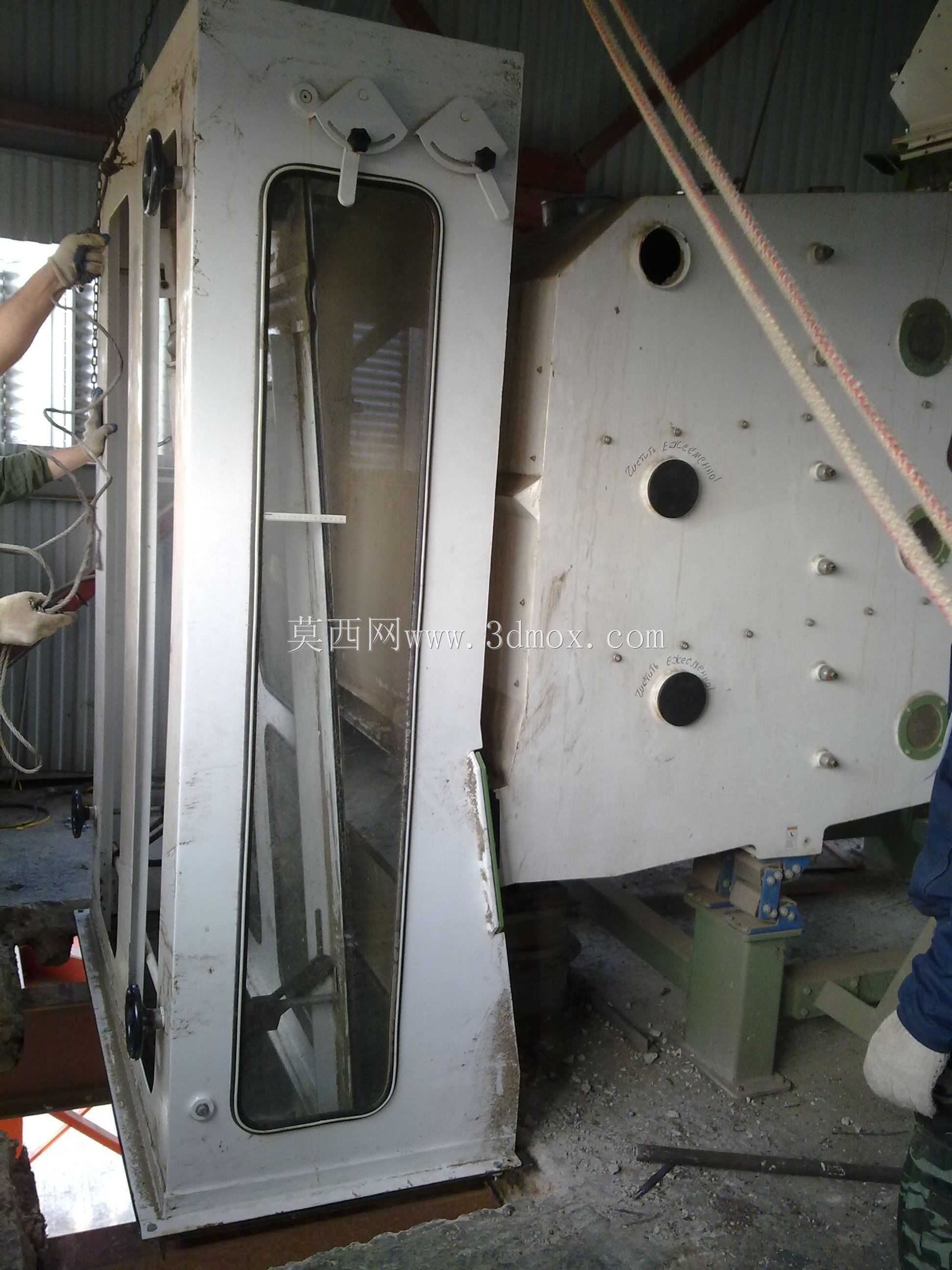

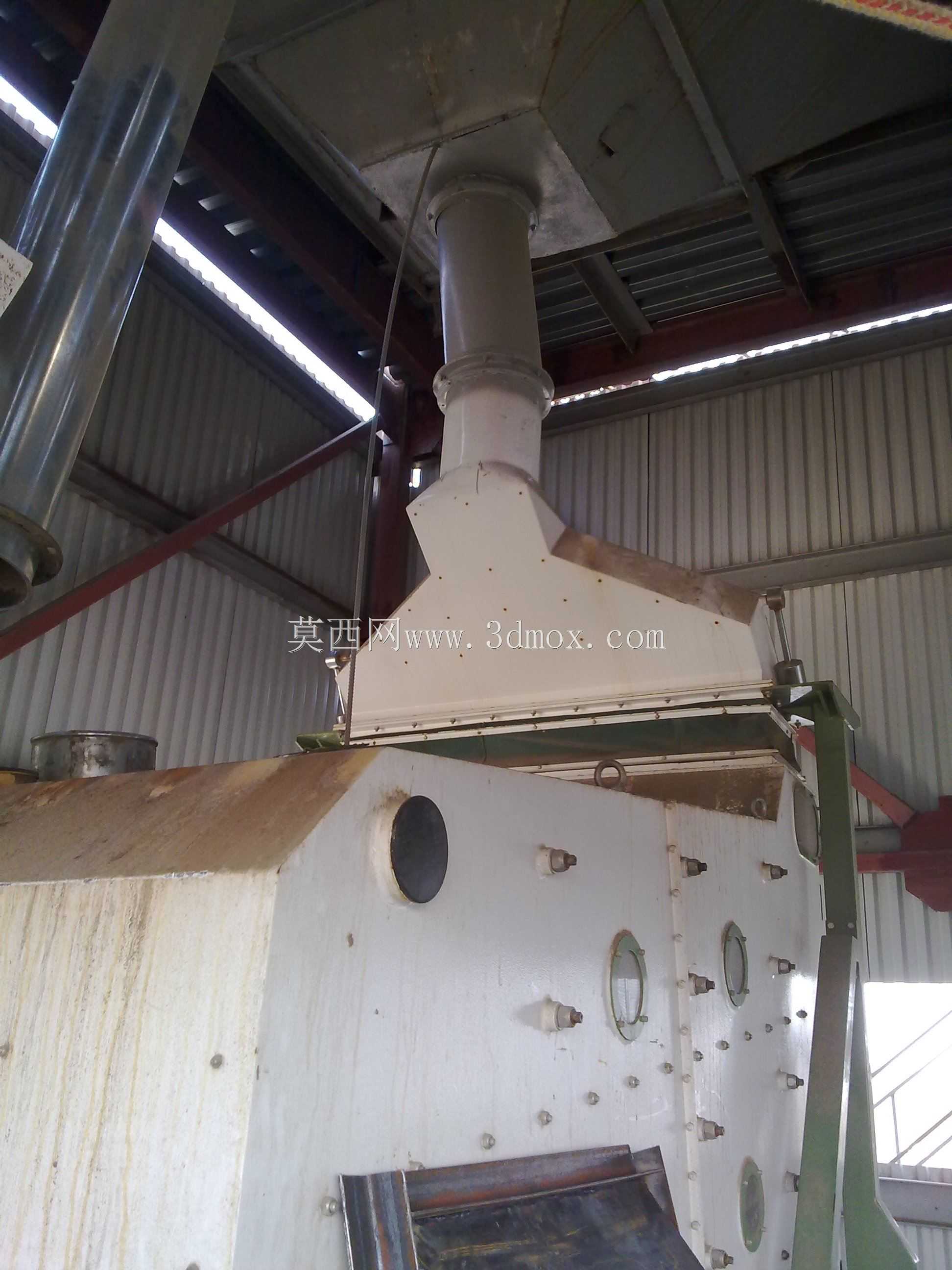

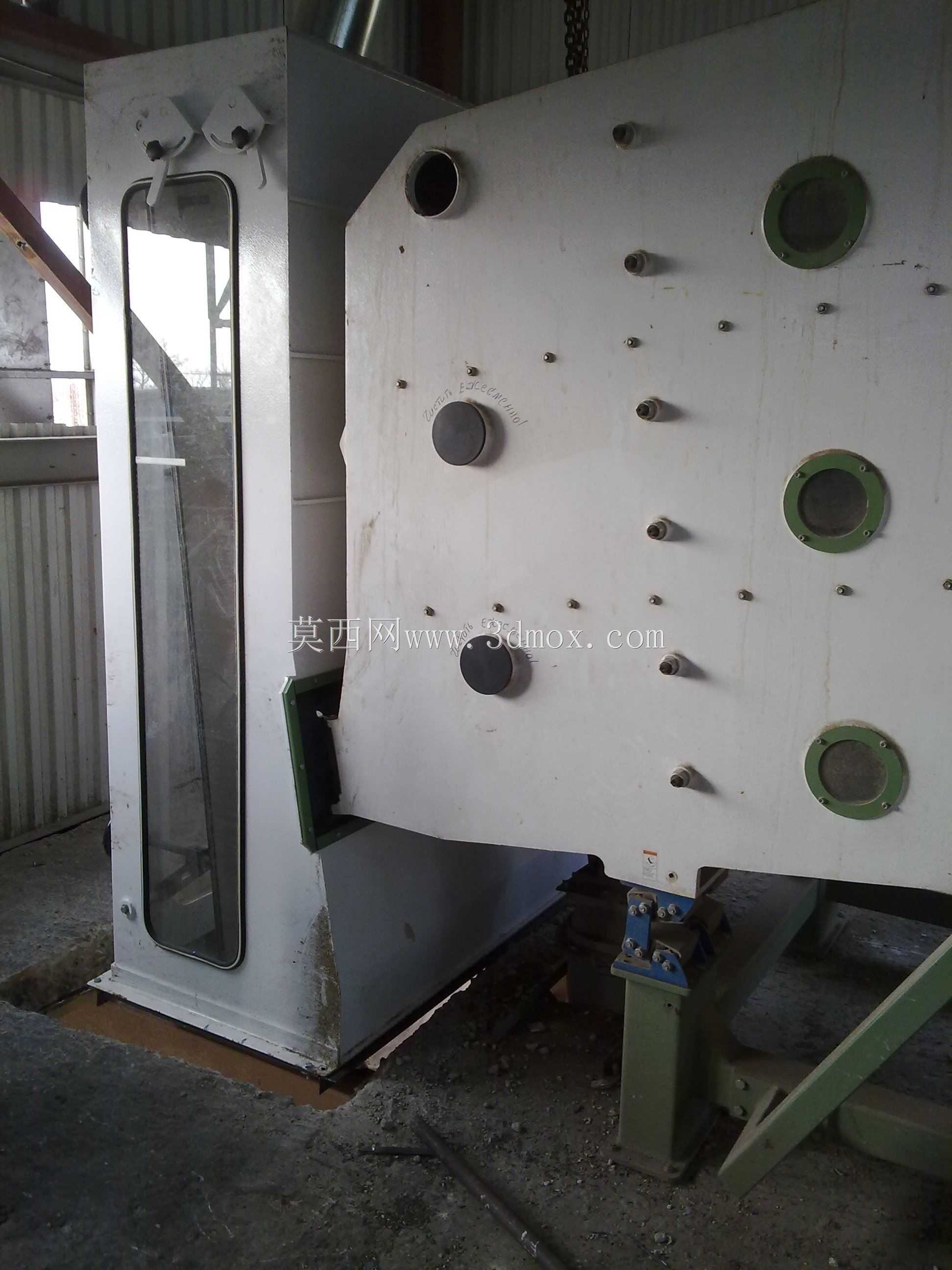

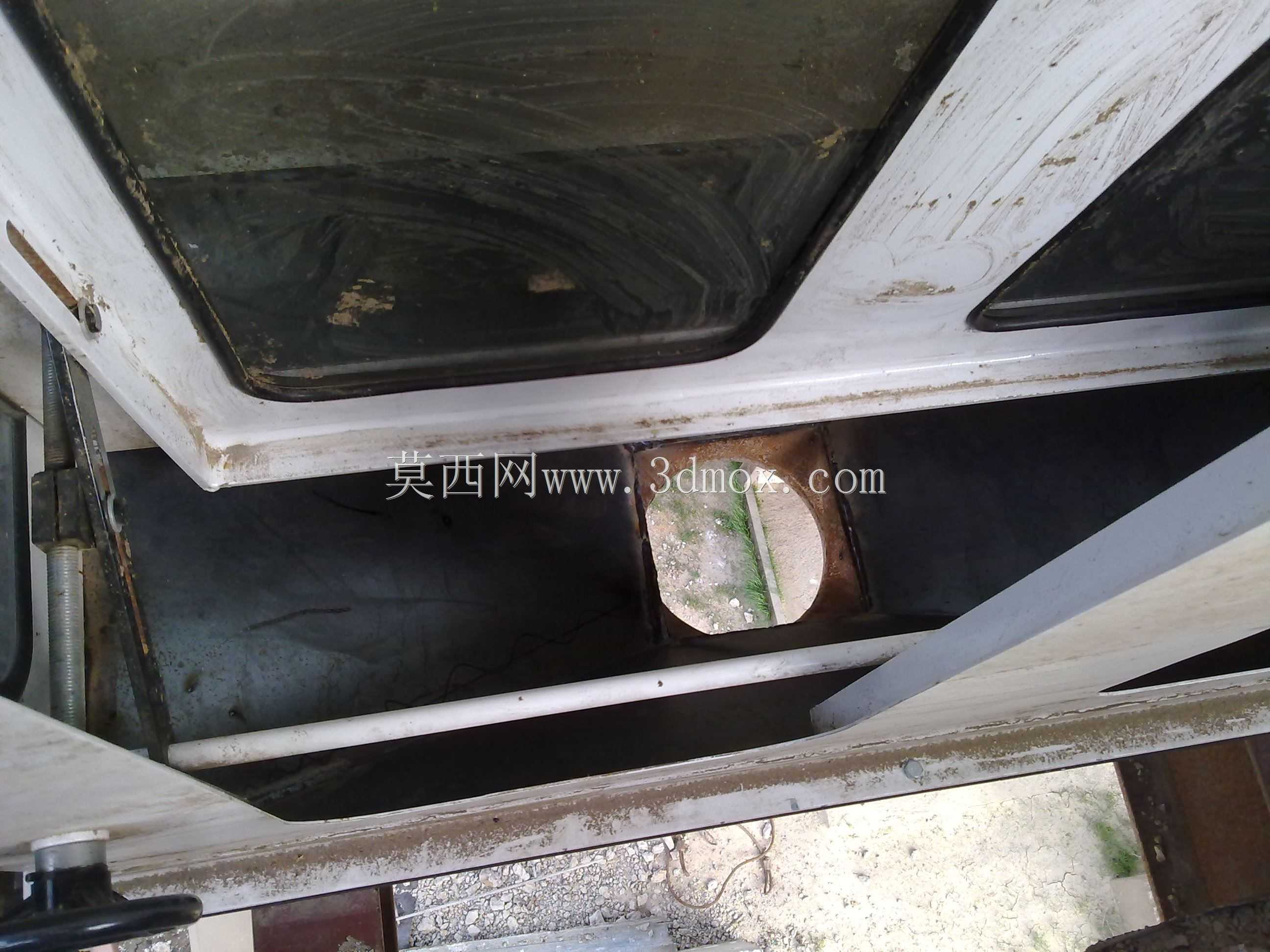

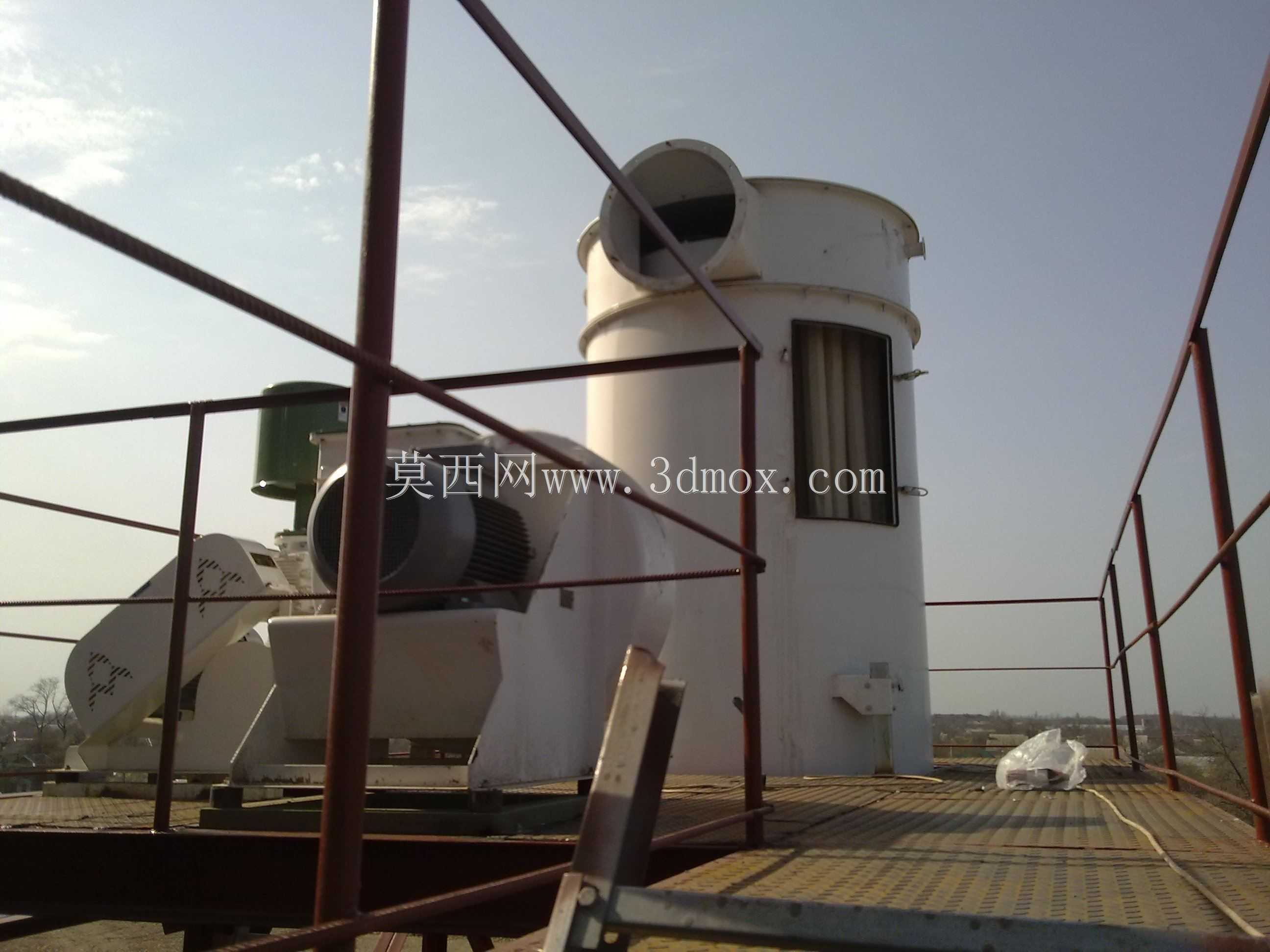

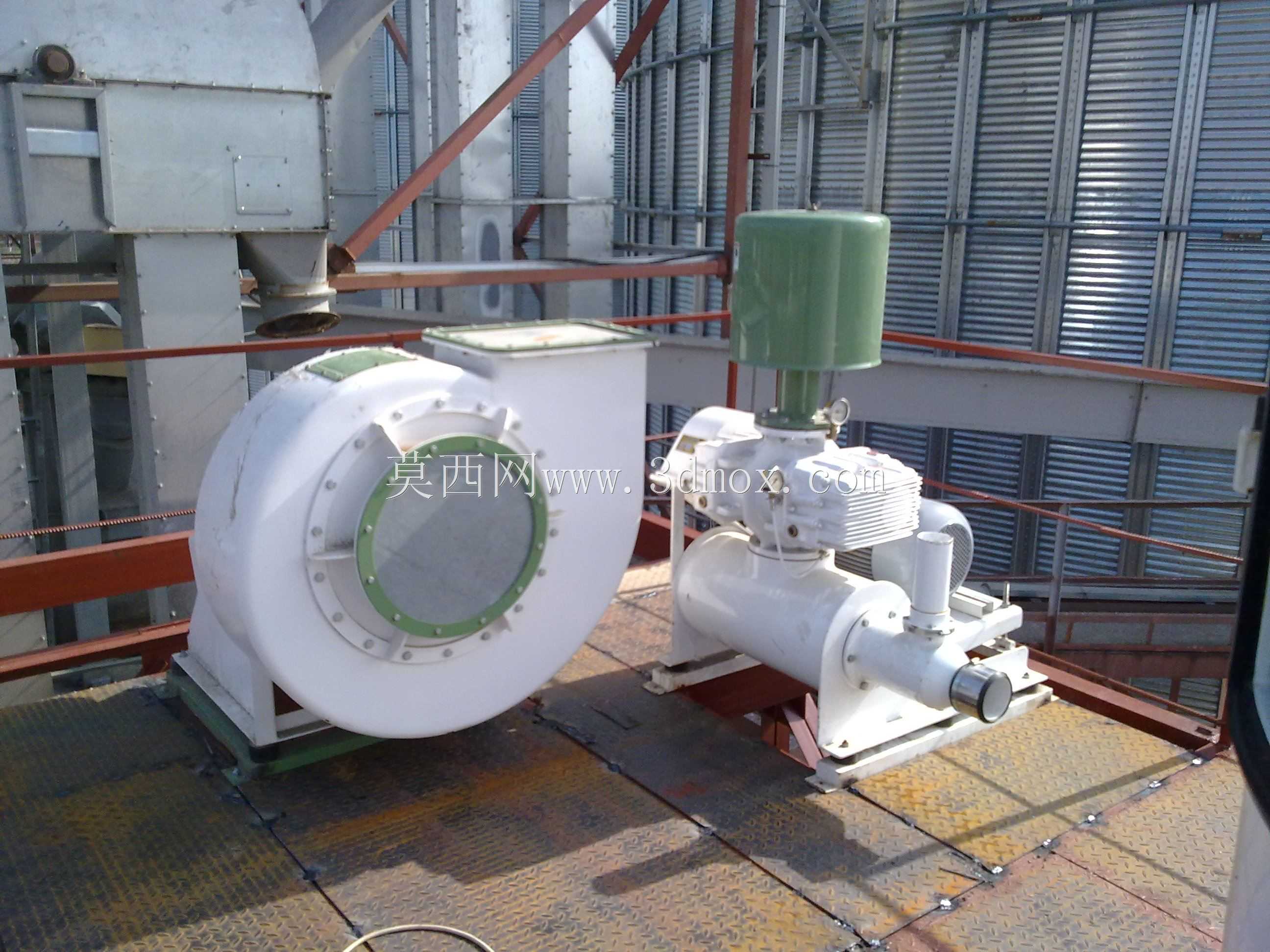

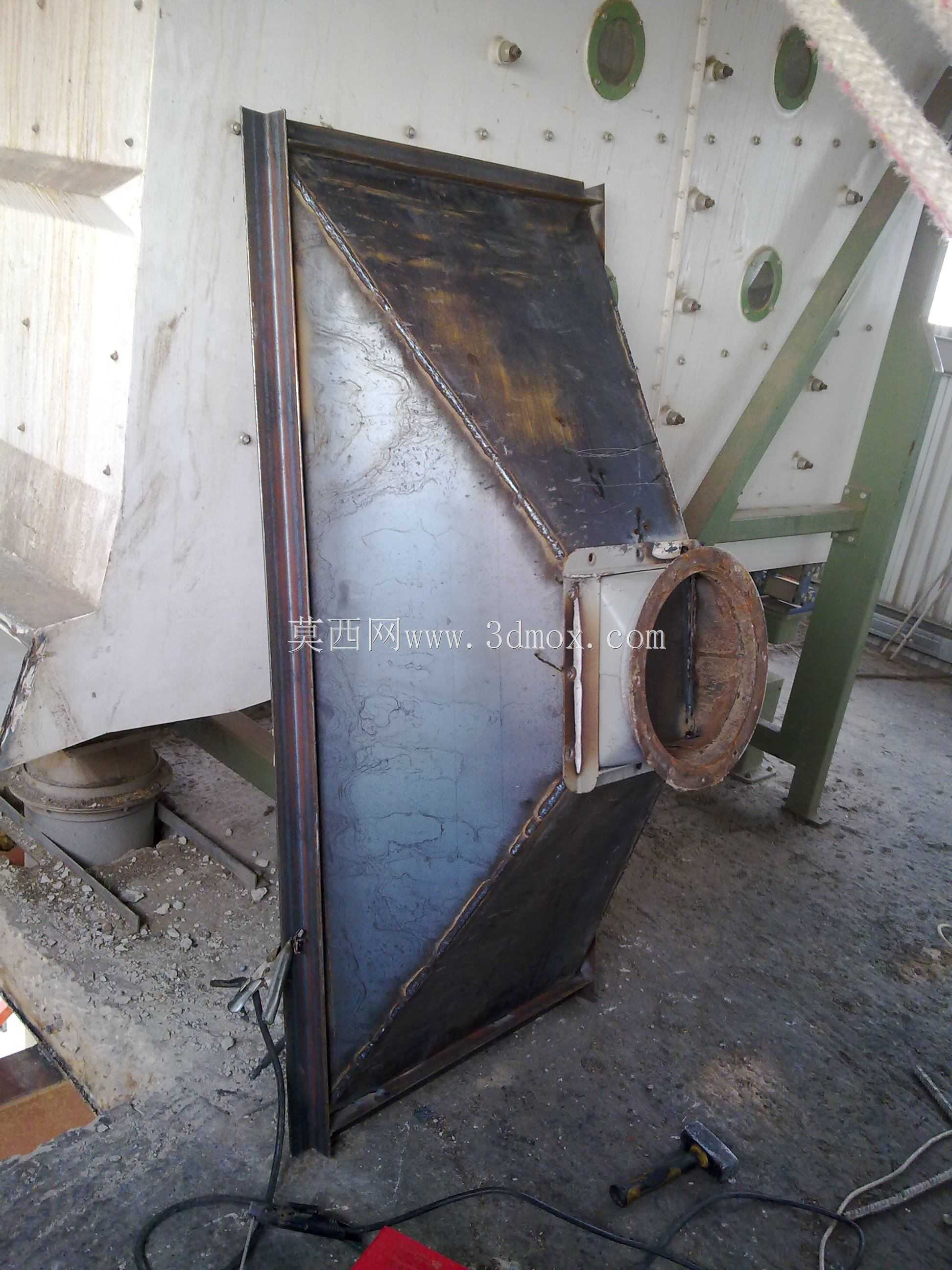

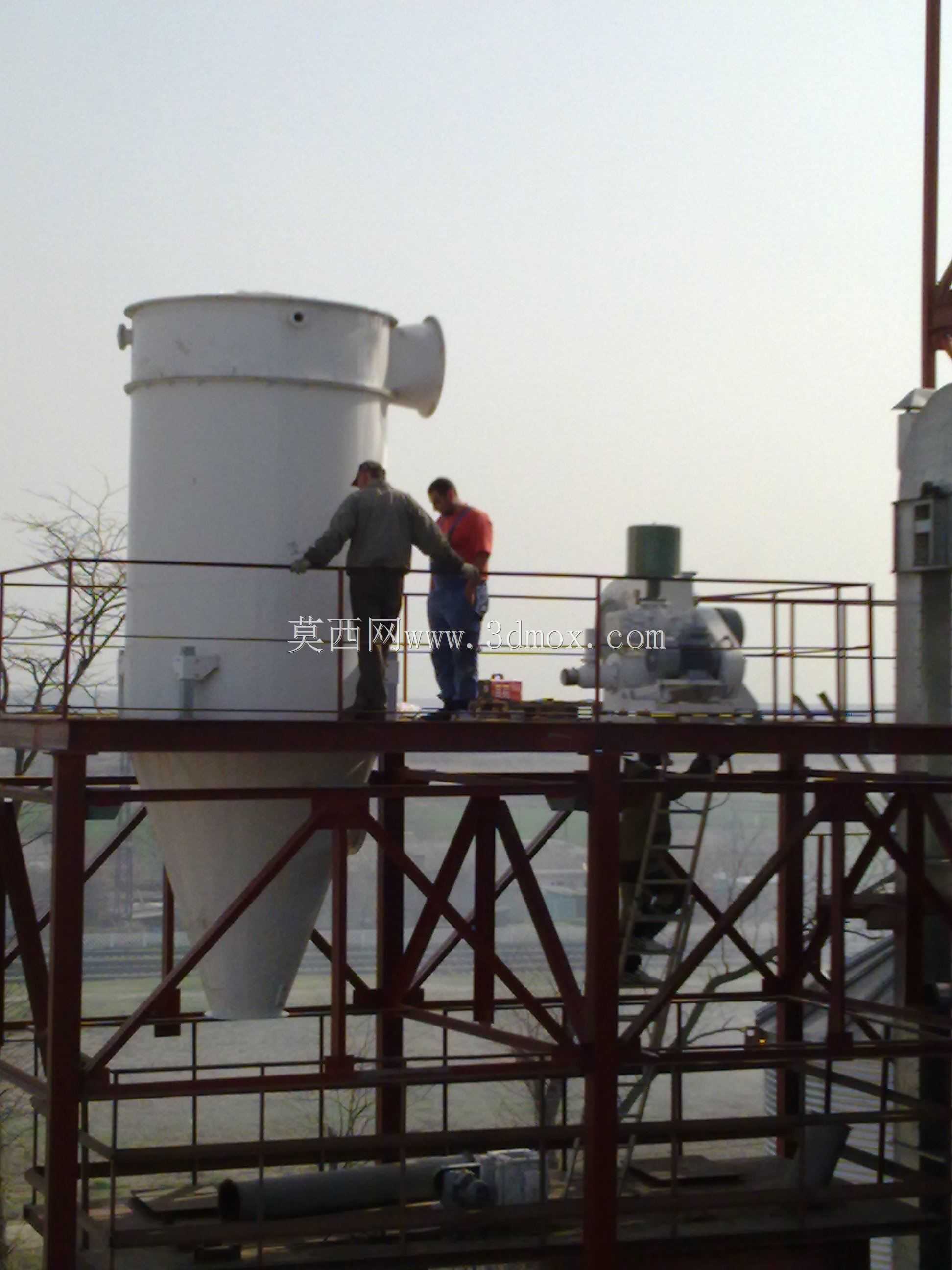

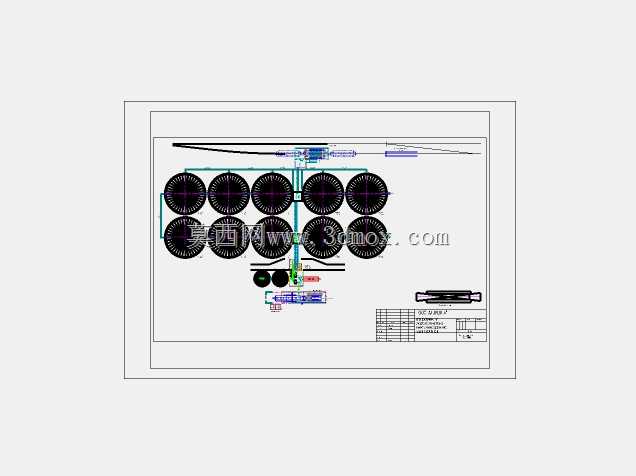

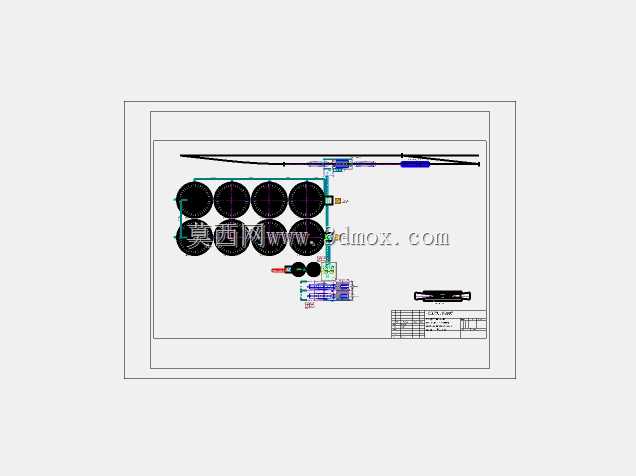

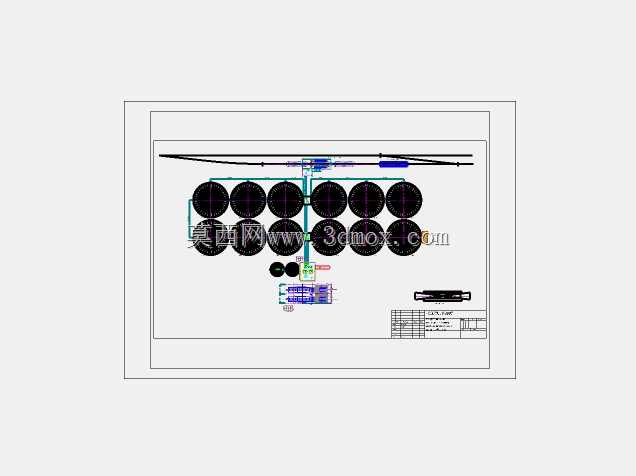

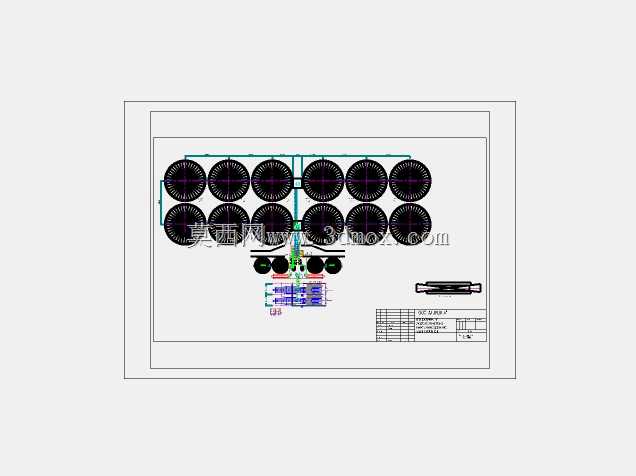

该结构为工业烘干作业场景配套的承载支撑钢构件，主要应用于农产品、坚果类物料烘干生产线的设备搭建环节，作为核心烘干主机的外部承重与安装载体，适配核桃、谷物、扁豆等多类颗粒状农产品的烘干作业工况，可在露天或半封闭厂房环境下长期承载烘干设备的运行载荷，抵御作业过程中的振动、温变带来的结构应力影响。从实际用途来看，该钢构机架一方面为上部的烘干腔体、热风循环组件提供稳定的安装基准，另一方面预留了下部物料输送、管道排布的操作空间，现场安装时可直接将烘干主机的下料段、热风管路对接在机架预留的空位中，无需额外搭建临时支撑结构，大幅缩短现场施工的周期。在功能特性上，整体采用热轧型钢焊接成型，主承重梁选用H型钢作为纵向承载主体，斜向支撑采用等边角钢做三角加固结构，所有焊接节点均做满焊处理，可承受上部烘干设备满载物料时的总重量，同时兼顾侧向风载、设备运行振动带来的横向作用力，避免长期使用出现结构变形。设计思路上遵循工业钢结构的载荷分散原则，将上部设备的集中载荷通过主横梁传递到各竖向支撑柱，再通过斜撑将应力分散到整个框架结构中，避免局部应力集中导致的焊缝开裂；框架侧面预留了设备检修的操作空位，侧面的金属封板可根据现场需求选择安装或拆除，既可以遮挡内部管路提升作业安全性，也能方便运维人员进入框架内部检修管路、更换易损部件。外形尺寸上整体框架适配中型立式烘干设备的安装需求，竖向高度满足下部接料、输送设备的安装空间要求，横向跨度刚好匹配烘干腔体的外径尺寸，安装边界上框架底部预留了与混凝土地基对接的地脚螺栓孔位，现场安装时只需将框架吊装到位后锁紧地脚螺栓即可完成基础固定，无需现场二次裁切调整，各型钢构件的连接位置均做了倒角处理，避免安装过程中出现尖锐边角划伤施工人员，框架内部预留的管道空位可适配不同直径的热风输送管、除尘管路，满足不同烘干工艺的管路排布需求。
