直列四缸曲柄活塞引擎结构三维设计

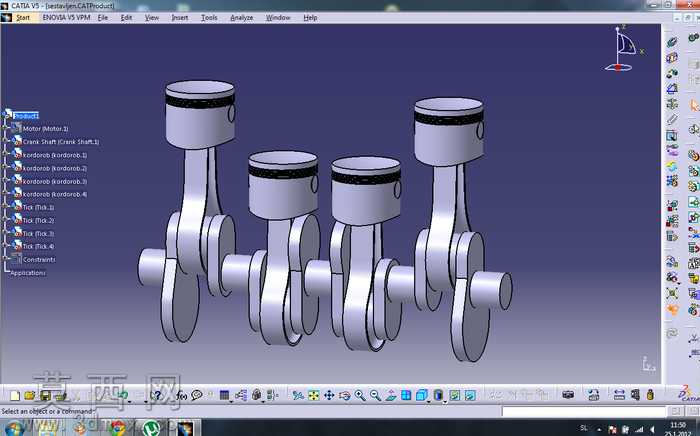

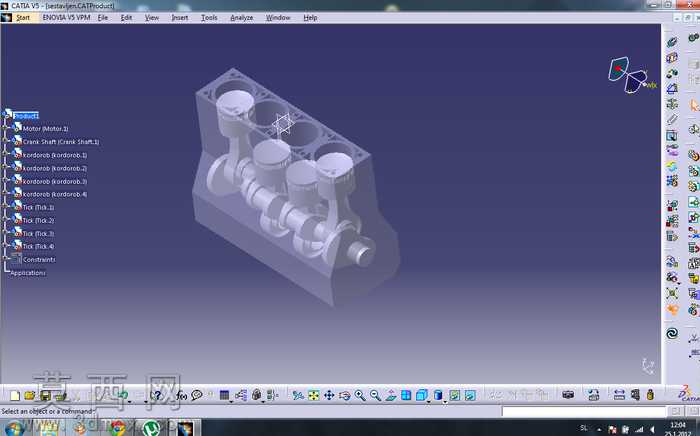

本作品为直列四缸内燃机核心曲柄活塞机构的三维建模成果，建模过程依托CATIA V5R19平台完成，整体设计遵循内燃机核心运动机构的真实传动逻辑，完整还原了四缸引擎动力输出核心的结构组成与装配关系。建模初期首先梳理曲柄连杆机构的运动原理，明确活塞往复直线运动与曲轴旋转运动的转换逻辑，确定四个气缸等间距直列排布的整体布局，保证各缸曲柄销相位角符合四缸引擎的做功顺序要求，为后续零件建模与虚拟装配打下准确的结构基础。零件建模阶段，针对活塞部件，先绘制活塞头部的截面轮廓，通过旋转凸台命令生成活塞基体，再依次切割出活塞环槽、活塞销孔结构，对活塞裙部的型线做适配性处理，还原真实活塞的结构细节；连杆建模时分别绘制大小头的环形截面与杆身的工字型过渡轮廓，通过拉伸、倒角命令生成连杆主体，再对大小头的连接过渡区域做圆角优化，避免应力集中的结构缺陷；曲轴建模作为核心难点，先确定四个主轴颈与四个曲柄销的相对位置，按照四缸引擎1-3-4-2的做功顺序设置曲柄相位差，通过多段凸台组合生成曲轴的整体结构，对曲柄臂与轴颈的连接位置做平滑过渡处理，还原曲轴的平衡配重结构，保证整体结构的合理性。装配阶段按照从下到上的装配逻辑，先将曲轴通过同轴约束固定在装配基准位置，再依次将连杆大头与对应曲柄销完成同轴、贴合约束，之后将活塞与连杆小头通过活塞销完成连接，对每个活塞添加轴向滑动的运动约束，完成整体装配后进行干涉检查，调整各零件的配合间隙，确保所有运动部件在模拟运动过程中无结构干涉。材质与渲染处理上，针对不同零件的真实材质属性做区分设置，活塞与曲轴部件赋予铸钢材质，调整金属粗糙度与反光参数还原金属部件的哑光金属质感，连杆部件赋予锻钢材质，适当提高材质反光度体现锻件的致密表面特性，整体渲染采用柔和的环境光源，清晰展现各零件的轮廓边界与装配层次，让整个机构的结构关系一目了然。整个建模过程严格遵循机械设计的规范要求，所有结构尺寸参考通用小排量四缸引擎的比例参数设置，既保证了模型的外观还原度，也完整保留了曲柄活塞机构的运动逻辑，可作为内燃机结构教学、运动仿真分析的基础三维模型使用，直观展现内燃机核心动力部件的运作原理与结构组成。
