V10双顶置凸轮轴发动机结构三维模型

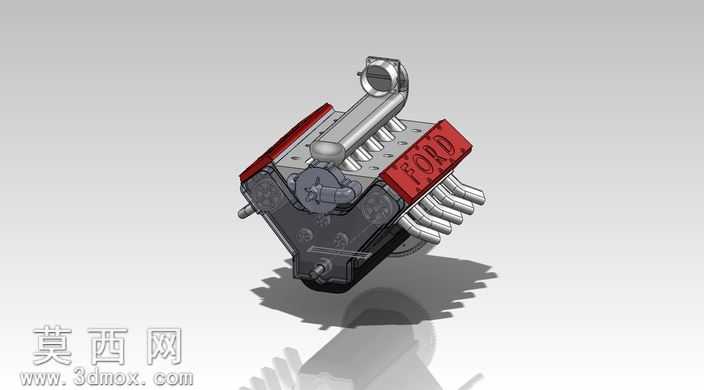

本作品为V10双顶置凸轮轴发动机的三维结构模型，建模过程严格遵循V型十缸动力单元的真实布局逻辑，采用自顶向下的装配设计思路完成整体搭建。首先基于V型发动机的夹角排布规则，确定左右两列各五缸的缸体基准位置，依次完成缸体、缸盖、凸轮轴组件、气门机构、进气歧管、排气歧管、曲轴连杆机构等核心部件的独立建模，再通过同轴、重合、平行等标准装配约束完成整体组装，确保各运动部件的相对位置符合机械运动逻辑。模型渲染阶段针对不同部件匹配了差异化的材质表现：缸体主体采用铸铁哑光金属材质，还原铸铁部件厚重的磨砂金属质感，表面添加了细微的铸造纹理与使用痕迹细节，提升真实感；气门室盖与进气歧管采用铸铝材质，调整金属粗糙度参数呈现铝合金特有的半哑光银白金属光泽；排气歧管采用高温氧化后的金属材质，添加轻微的锈迹与烧蚀色彩变化，还原排气系统长期高温工作后的外观特征；标识区域采用红色漆面材质，通过调整反光度与凹凸贴图，模拟冲压标识的立体触感。结构设计上完整还原了DOHC双顶置凸轮轴的配气结构，每列气缸对应独立的凸轮轴组件，清晰呈现凸轮轴与气门挺柱的配合关系，进排气道的走向完全符合内燃机进排气效率设计逻辑，V型排布的缸体结构有效缩短了发动机整体长度，同时预留了后续运动仿真的装配间隙，可直接用于凸轮轴驱动、活塞往复运动的运动学分析。建模过程中对凸轮轴的凸轮型线进行了精准还原，确保配气相位的基础参数准确，不过当前版本尚未完成运动干涉的全面校验，也未针对整机性能做热力学、动力学的深度仿真优化，适合作为内燃机结构教学演示、动力总成布局参考的基础模型使用，可直观展示V10大排量发动机的内部构造与部件排布逻辑。
