牙刷包装成型定位载具结构设计

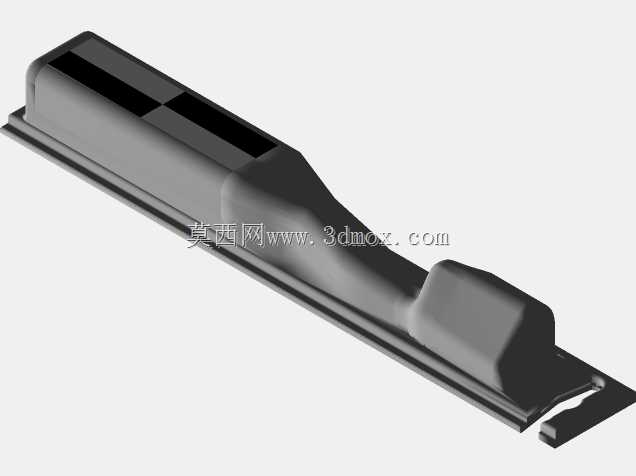

该结构为牙刷自动化包装工序配套的定位载具，主要应用于牙刷成品的热封包装、吸塑包装生产线中，承担单支牙刷的精准定位、输送承托功能，是牙刷包装环节保障封装精度、提升包装良率的核心配套工装部件。在日化用品生产的牙刷包装工段，牙刷从组装工位完成刷头、刷柄的压合装配后，会通过输送线进入包装工序，该载具可精准承接单支牙刷，适配刷柄的人体工学曲面造型，在输送、覆膜、热压封合的全流程中限制牙刷的横向、纵向窜动，避免包装过程中牙刷移位导致的封装偏移、膜面褶皱、刷体刮花等不良问题。从功能特性来看，该载具采用一体化的型面贴合设计，针对牙刷刷柄的粗细过渡段、刷头的扁平段分别设置了对应深度的仿形容纳槽，槽体边缘做了小圆弧过渡处理，避免取放牙刷时刮伤刷柄表面的防滑纹理或刷头的植毛区域；载具侧边设置的卡扣式定位缺口，可与包装生产线的输送链板凸台精准卡合，保证载具在高速输送过程中不会出现偏移、跳位问题，适配每分钟60-80件的高速包装节拍。设计过程中优先考虑了载具的通用性与耐用性，整体采用等壁厚的结构设计，壁厚均匀控制在2.5mm，既保证了长期使用的结构强度，不会因反复热压出现形变，也适配吸塑或注塑的批量加工工艺，降低加工成本；载具的整体长度适配常规成人手动牙刷的尺寸范围，容纳槽的宽度预留了0.3mm的间隙，既方便牙刷的自动上料取放，也不会因间隙过大导致定位偏差，载具底部设置的平直安装面可直接贴合输送链板表面，无需额外的转接固定件，安装边界简洁，可快速适配不同规格的枕式包装机、吸塑包装机的输送工位，无需对现有生产线做大规模改造即可直接投入使用。同时载具表面做了哑光防滑处理，避免输送过程中牙刷在槽内出现滑动，端部的避让缺口可配合包装机的热封压头动作，保证热封时压头可完全贴合包装膜边缘，封合边整齐牢固，不会出现漏封、虚封问题，有效提升牙刷包装的成品外观质量与密封性能，满足日化产品包装的卫生防护与外观展示需求。
