振动筛输送槽转角换向结构组件

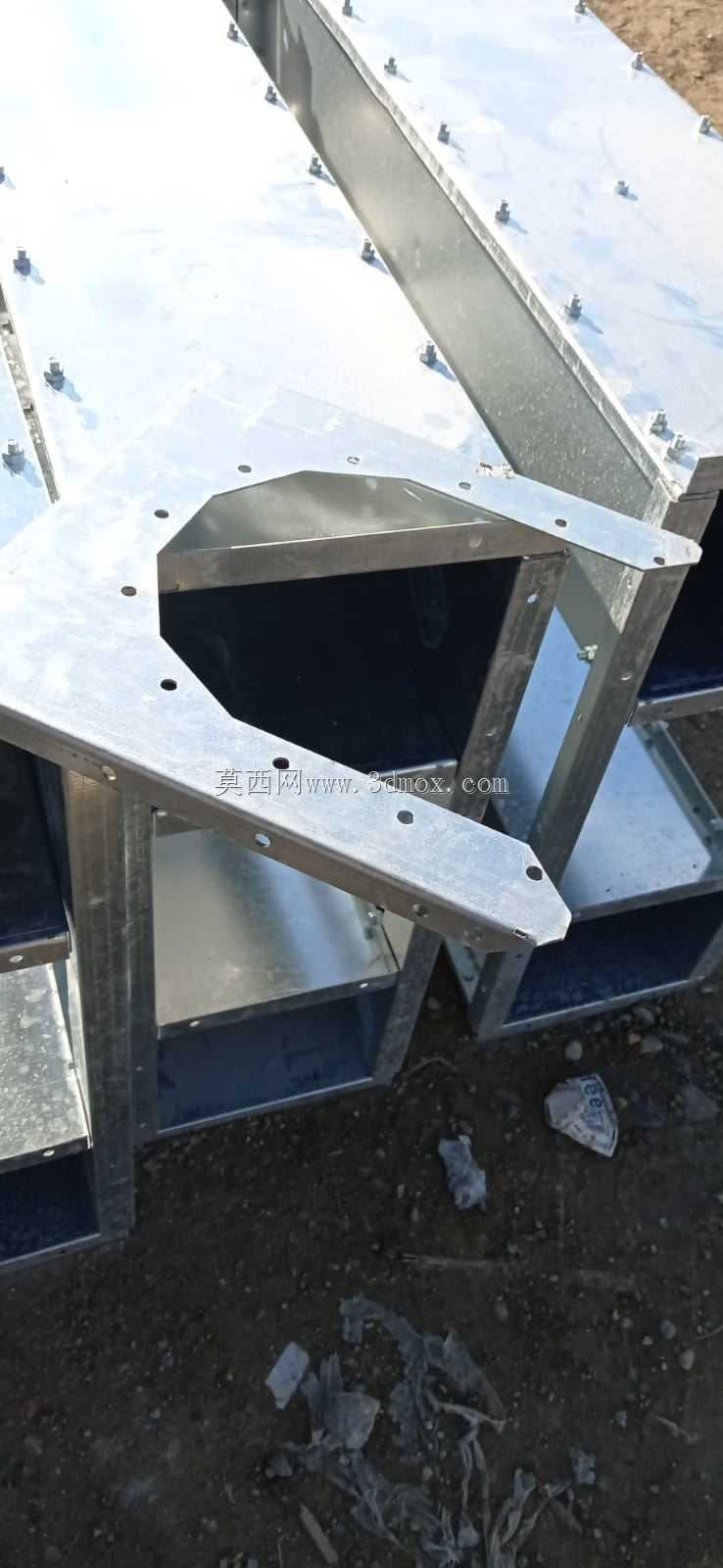

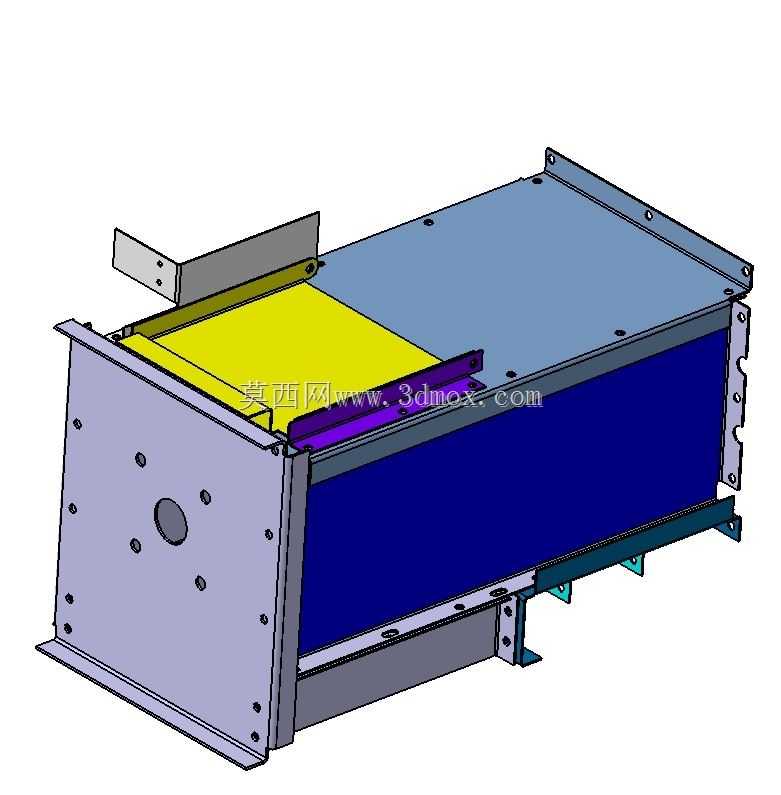

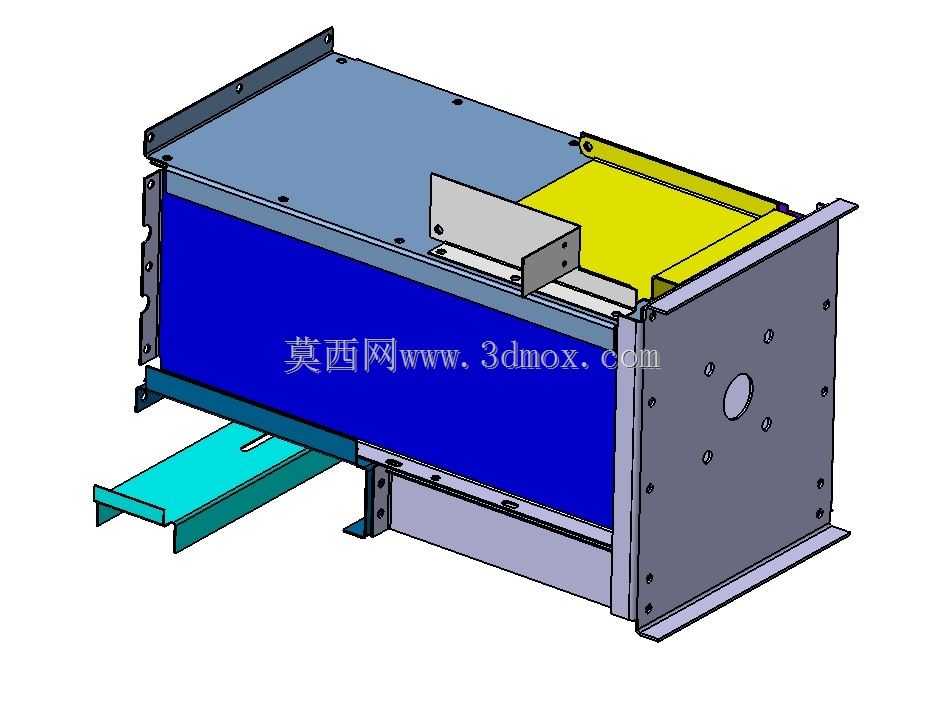

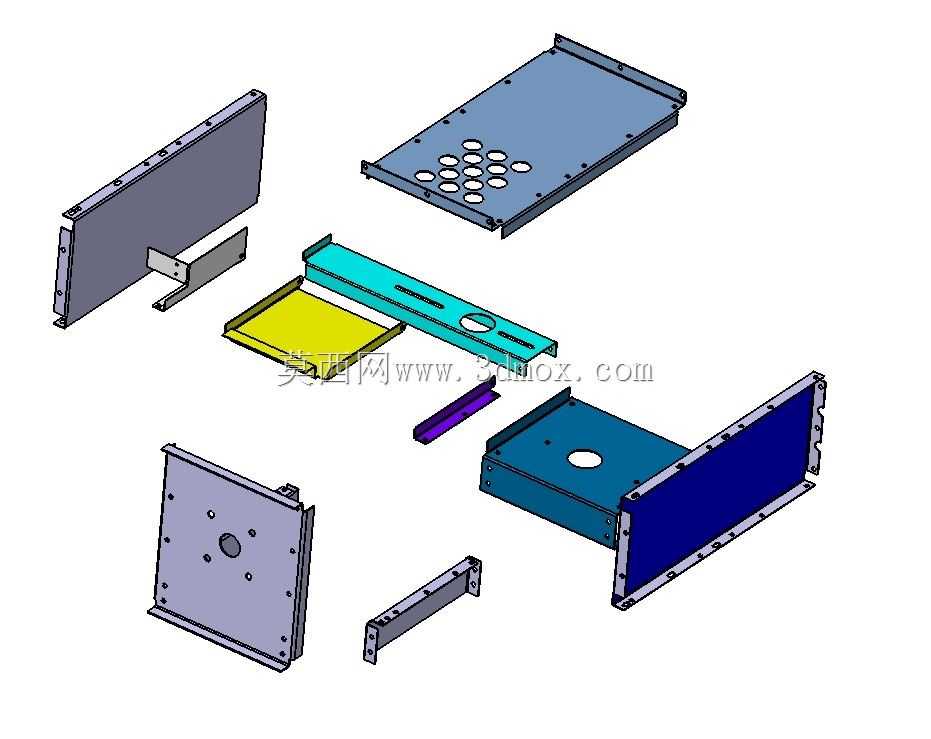

该结构组件是振动筛输送系统中用于实现输送路径转向的核心功能部件，主要应用于粮食加工、坚果分选、矿物筛分等需要对散状物料进行长距离输送并调整输送方向的生产场景，可在不额外增设独立输送设备的前提下，完成输送线路的小角度转向，有效缩减筛分生产线的整体占地空间，优化车间内的设备布局逻辑。在实际生产作业中，该组件直接衔接两段直线输送槽体，承接上游输送段送来的散状物料，通过自身的弯曲导向结构，将物料平顺引导至下游输送段，避免物料在转向位置出现堆积、卡滞、撒漏等问题，保障整个筛分输送流程的连续稳定运行，尤其适配核桃、谷物、鹰嘴豆等颗粒状、小块状散料的输送换向需求。从功能特性来看，该槽角结构最大可实现15度的输送方向偏转，除了两端与相邻槽体的连接点位外，无需额外设置独立支撑结构，大幅降低了转向段的安装复杂度与配套支撑件的成本投入；结构整体采用多段式钣金拼接设计，不同功能段采用差异化的板材厚度与表面处理方式，高磨损区域通过加厚板材提升耐磨性能，非受力区域则通过合理的减重开孔降低整体自重，减少振动筛运行时的整体负载，降低驱动单元的能耗。在设计思路上，该结构优先保障物料输送的平顺性，槽体内壁全程无突兀凸起、无直角死角，所有衔接位置均做平滑过渡处理，避免物料在转向过程中因磕碰出现破损，也防止细粉状物料在死角位置残留堆积引发霉变或交叉污染；槽体两侧的安装导轨采用标准化的型材接口设计，可与同规格的常规直线输送槽直接适配，无需额外制作转接连接件，现场安装时仅需通过标准紧固件完成两端对接即可投入使用，大幅缩短现场安装调试的周期。从安装边界与尺寸适配来看，该组件的整体安装宽度与上下游输送槽完全一致，导轨安装孔位采用等间距排布设计，可根据现场实际的转向角度需求，在0到15度的偏转范围内微调安装角度，适配不同布局的生产线需求；组件底部预留有振动电机的安装点位，可根据输送物料的容重、流动性差异，选配对应激振力的振动辅助单元，保障流动性较差的物料也能顺利通过转向段，不会出现堵料问题；槽体侧边预留有观察与检修开口，日常运维时无需拆解整个槽体，即可快速清理槽内残留的物料，检查内部衬板的磨损情况，降低日常运维的工作量。
