带储料烘干单元的带式输送上料装置

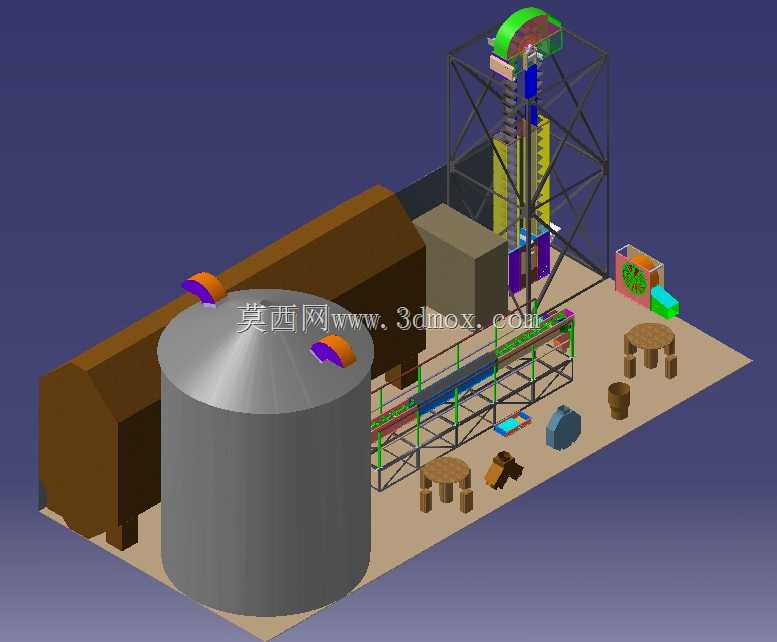

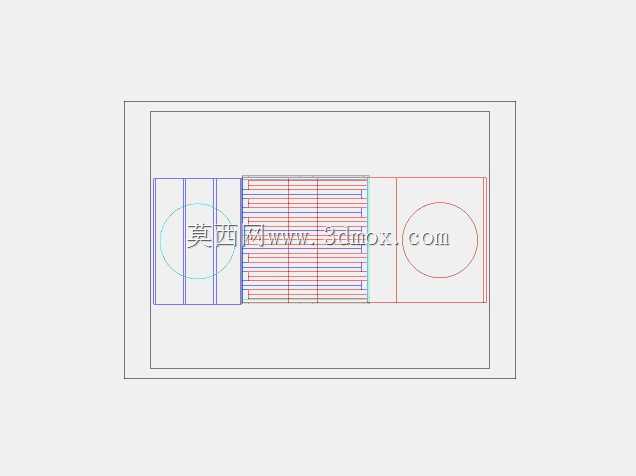

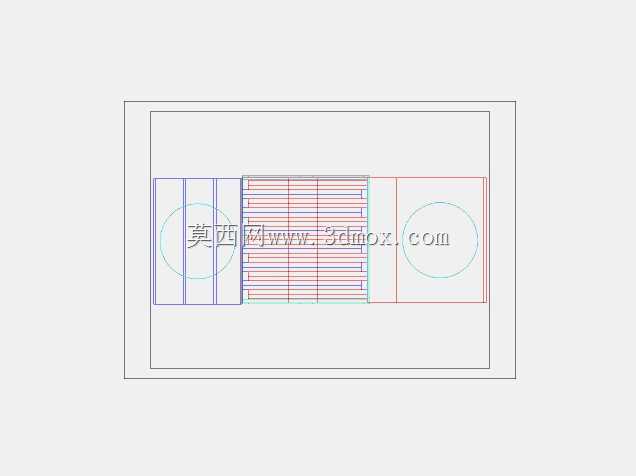

这套输送装置主要面向农产品初加工、散状颗粒物料处理场景设计，可衔接前端储料工序与后端分选、包装工序，尤其适配核桃、鹰嘴豆、谷物这类需要在输送过程中完成初步烘干处理的散料作业，在中小型农产品加工车间、粮油预处理工段都能找到适配的应用位置。设备整体采用钢架式落地结构，左侧配置大容量立式圆柱储料仓，搭配坡式导料结构将仓内物料匀速导送至右侧的水平输送段，避免散料在仓底出现架桥、堵料的问题，储料仓顶部设置两个对称的进料接口，可同时对接两路来料，适配不同批次物料的暂存需求。输送段采用平行托辊支撑的平皮带结构，设计阶段重点校核了皮带轮的直径参数，确保轮径匹配皮带的弯曲疲劳极限，不会对皮带内部的抗拉层施加过大的弯折应力，大幅延长皮带的实际使用寿命；带体长度根据相邻工序的设备中心距确定，预留了两端的张紧调节行程，安装时可根据现场实际布局微调输送段的水平位置，降低对车间土建基础的精度要求。输送段上方集成了立式烘干单元，采用热风下吹的结构，热风从单元顶部的风道均匀送出，穿过输送带上的薄料层完成热交换，带走物料表面的游离水分，烘干单元的高度可根据不同物料的料层厚度进行调节，适配不同粒径散料的烘干需求。输送线末端设置导料溜槽，可将处理完成的物料顺畅导入下游的料框或下一工序设备，线体旁预留的小尺寸工位台可放置临时检测工具或待抽检的物料样本，方便现场操作人员随时查看物料的烘干与输送状态。整套设备的安装边界充分考虑了中小型车间的空间限制，钢架支腿采用可调式地脚，可适应存在轻微坡度的车间地面，输送段两侧预留了维护通道，方便日常检查皮带张紧度、清理散落物料，各功能模块采用螺栓拼接的装配结构，可拆分运输后在现场快速组装，无需大型吊装设备配合，降低了现场安装的难度与成本。
