带储料仓的热风循环式谷物烘干成套设备

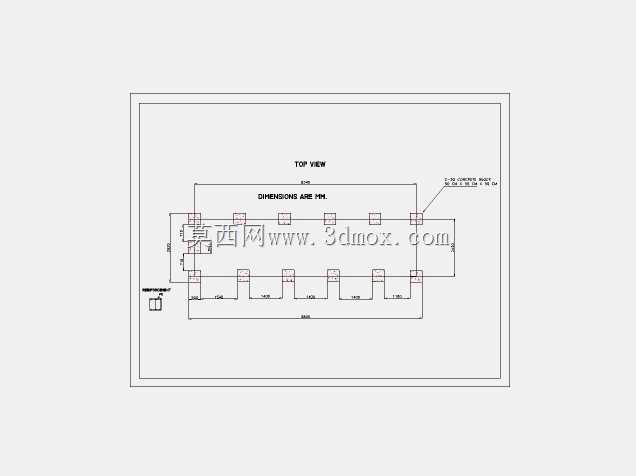

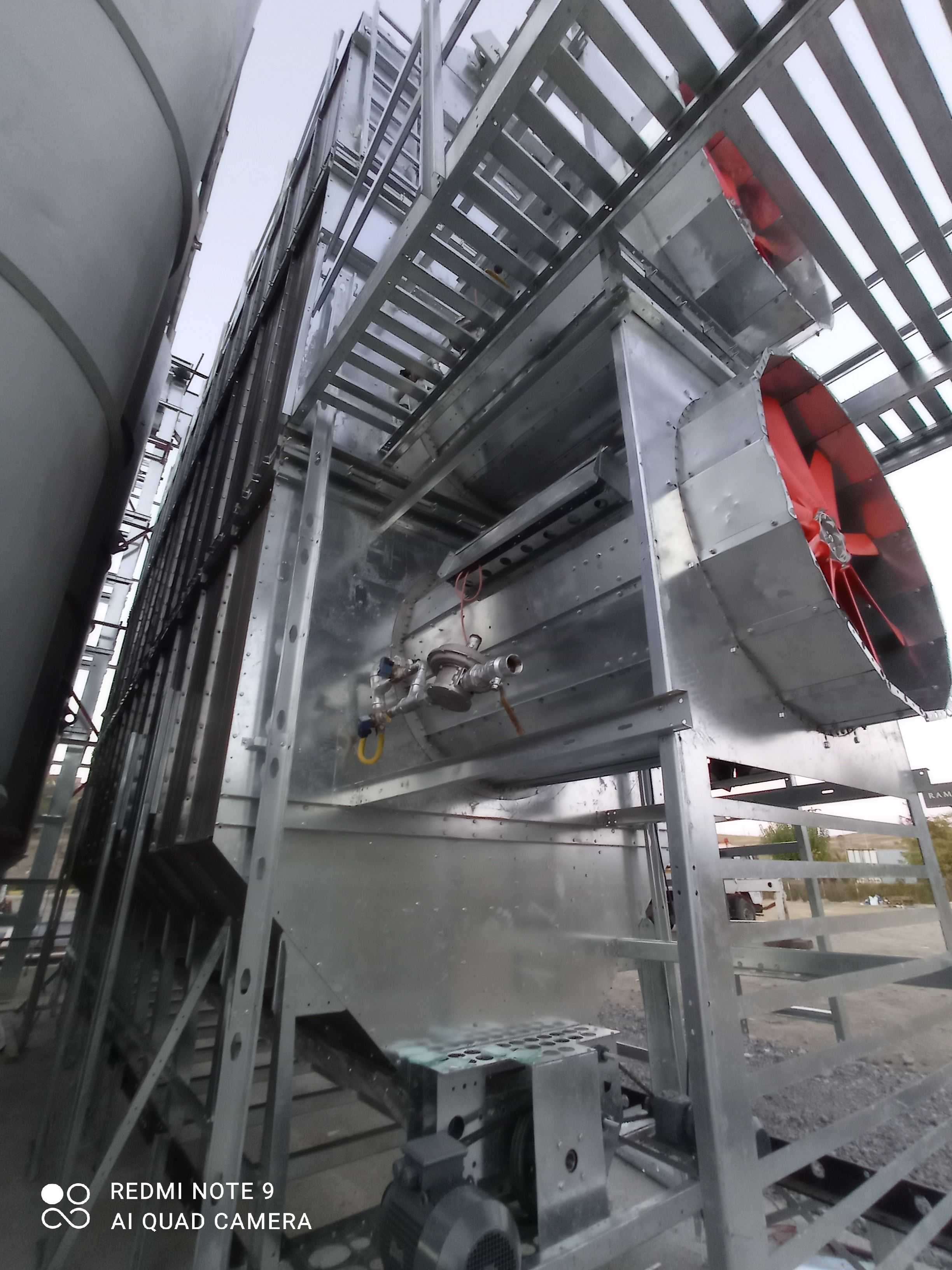

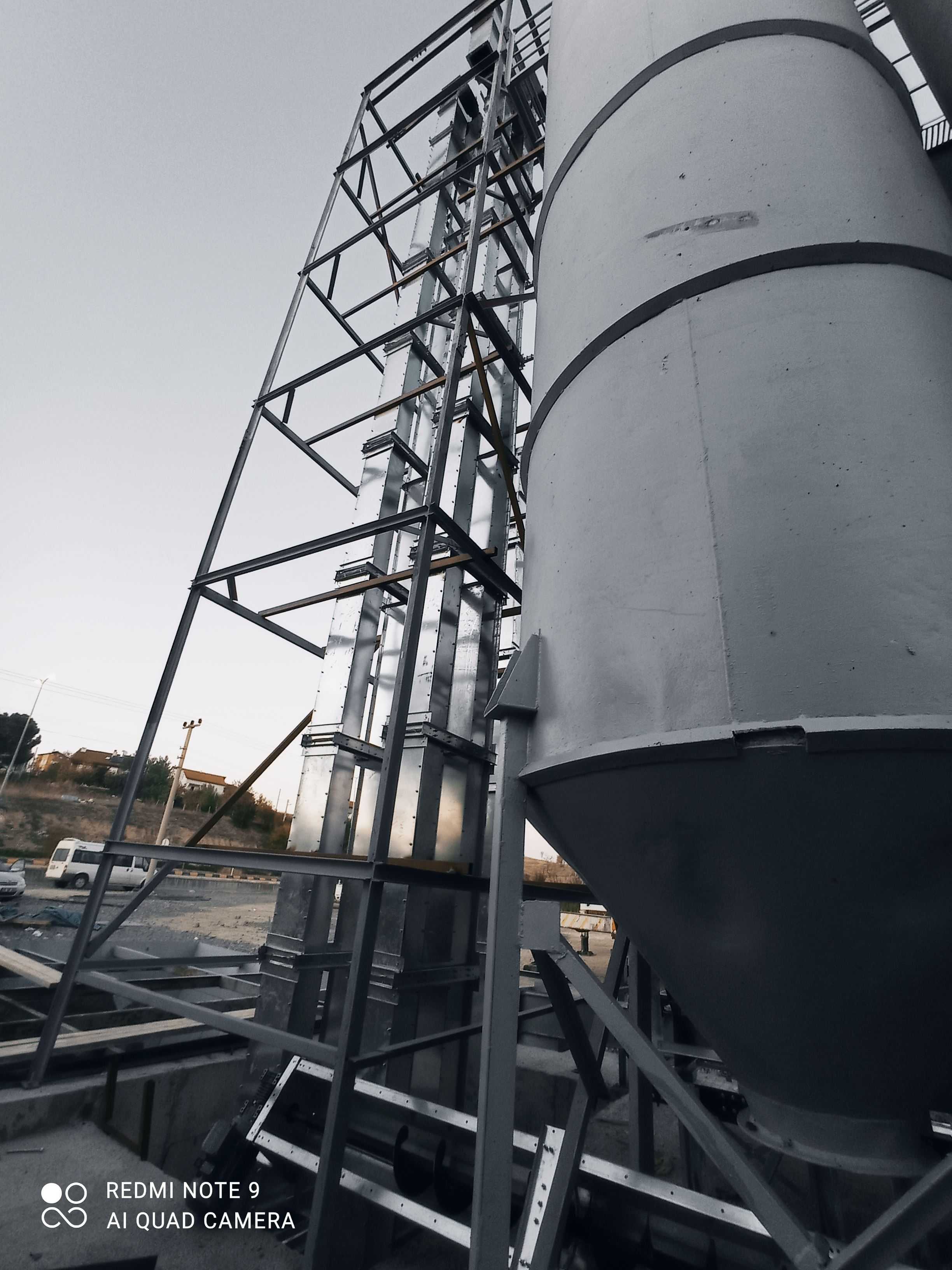

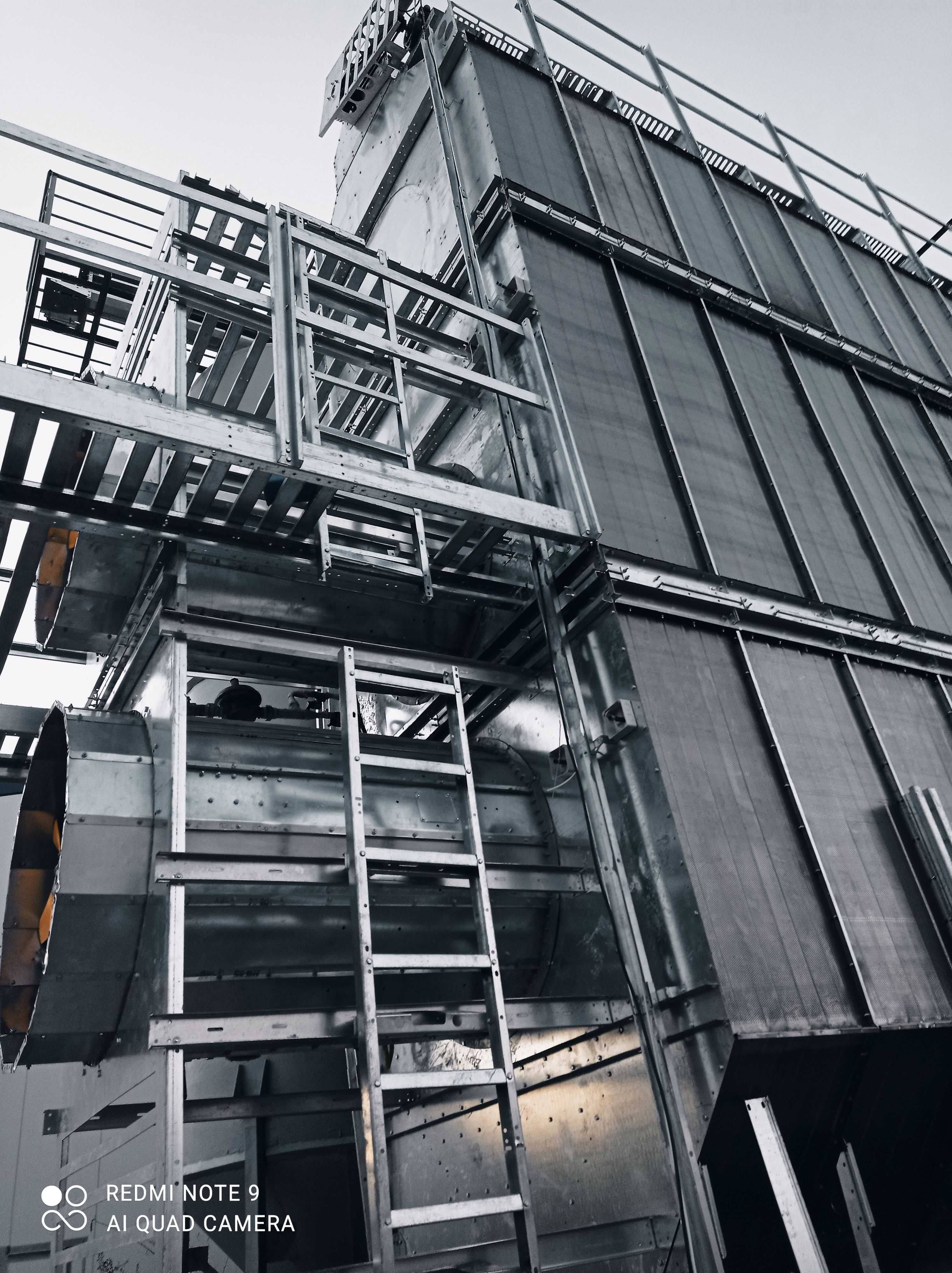

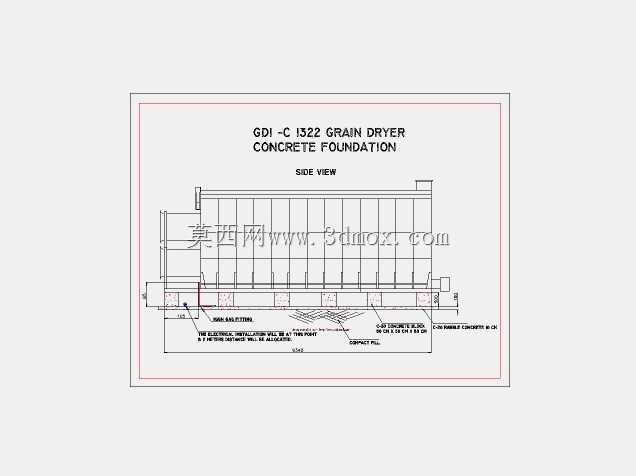

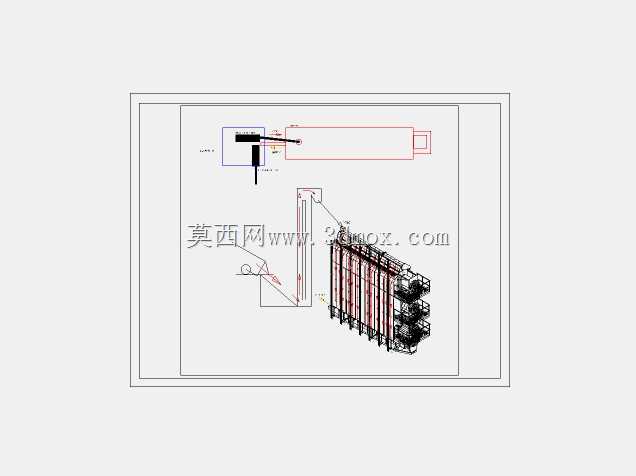

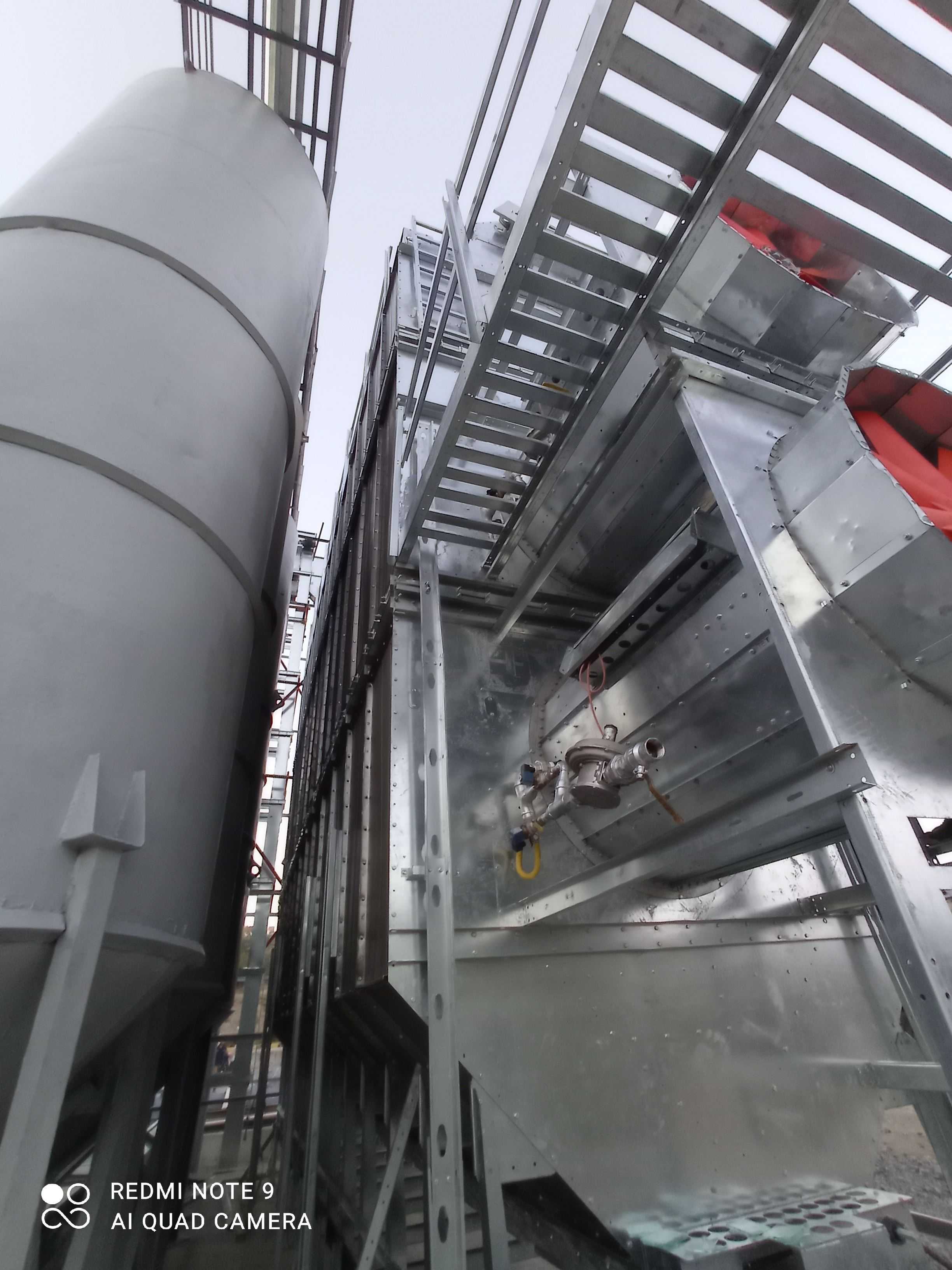

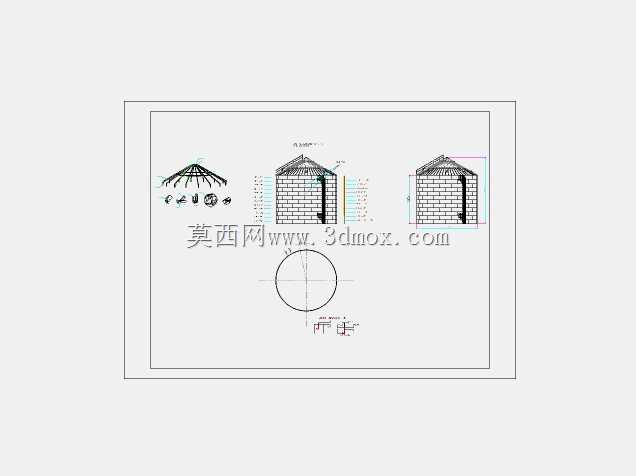

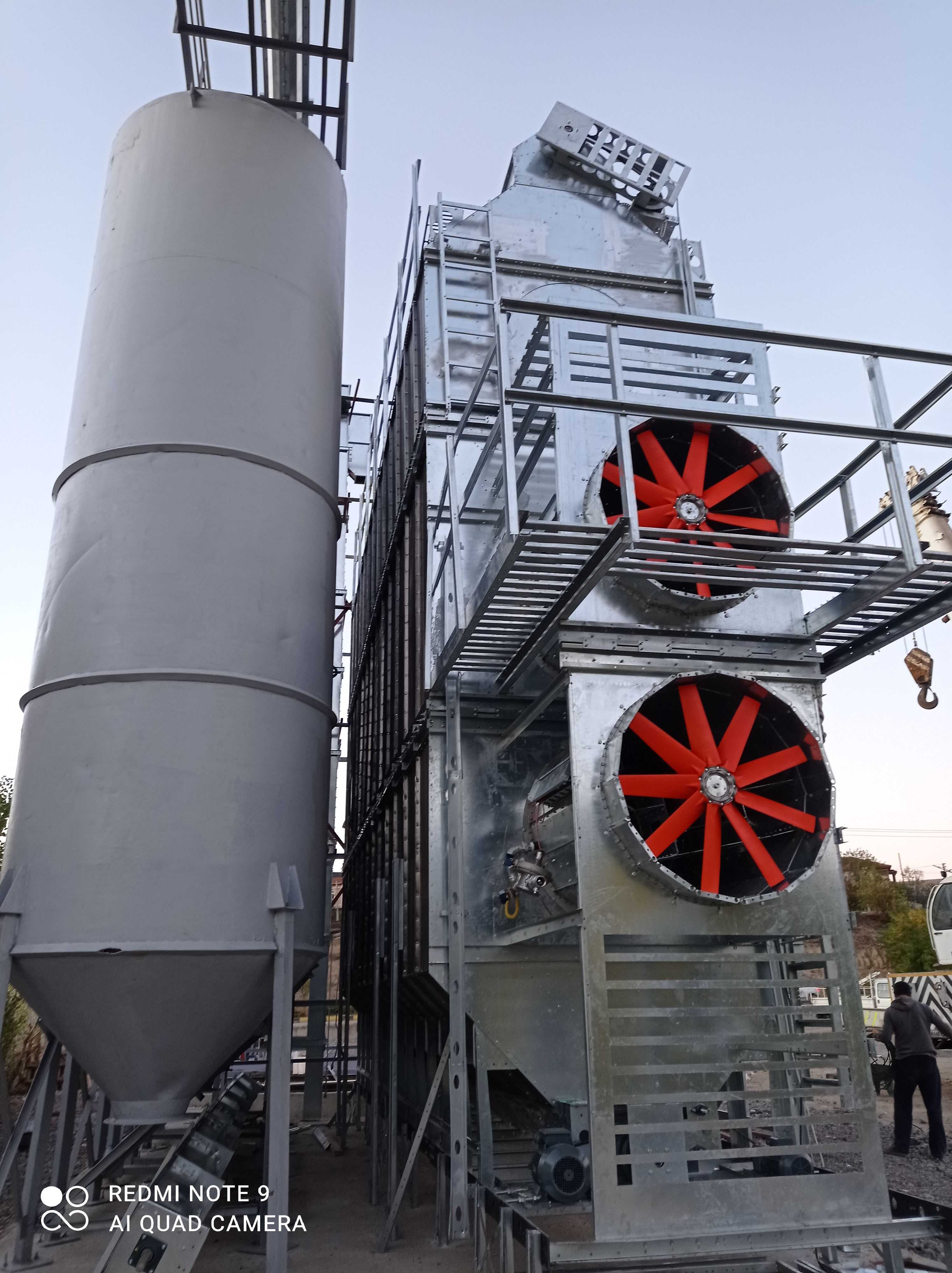

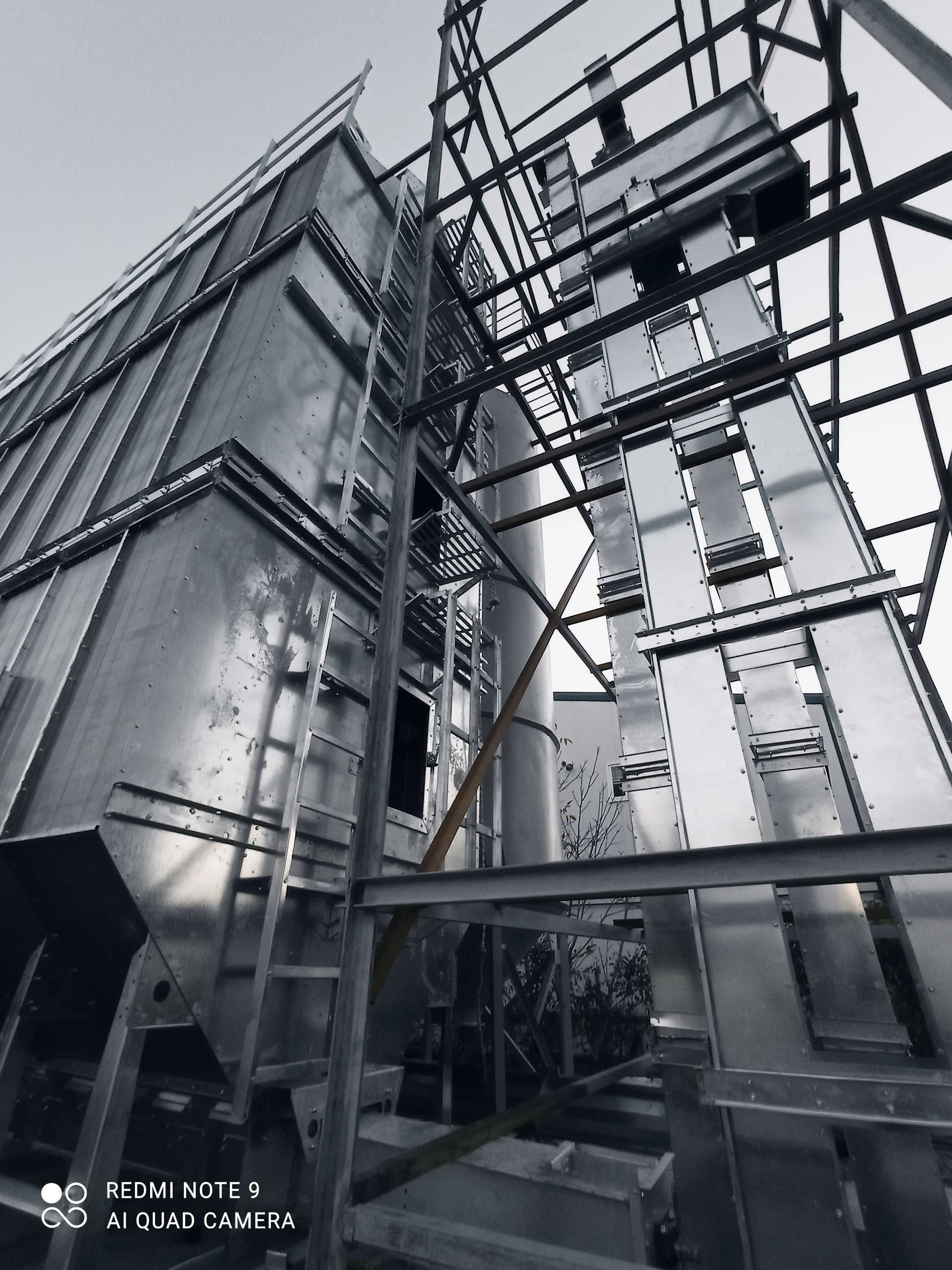

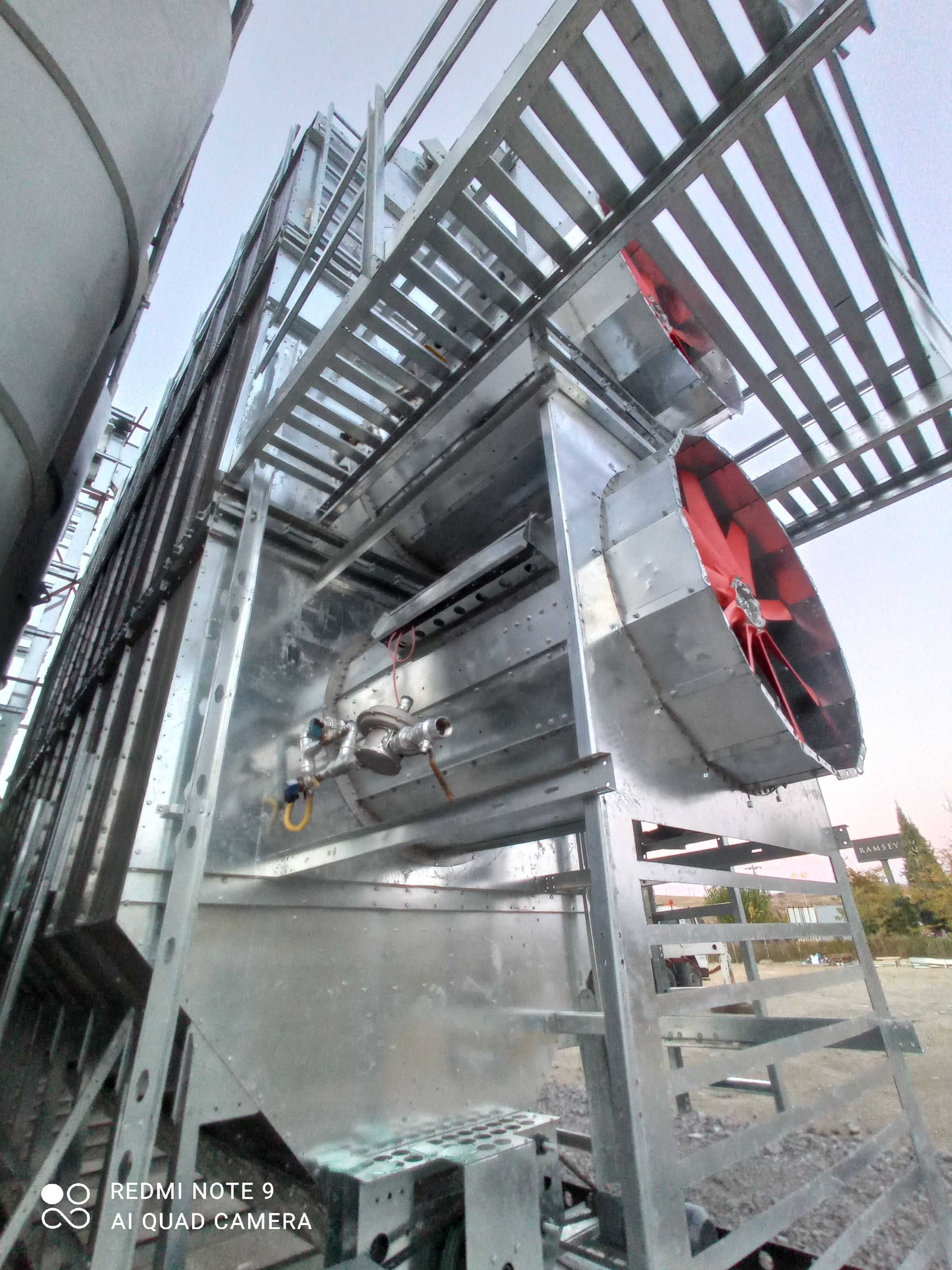

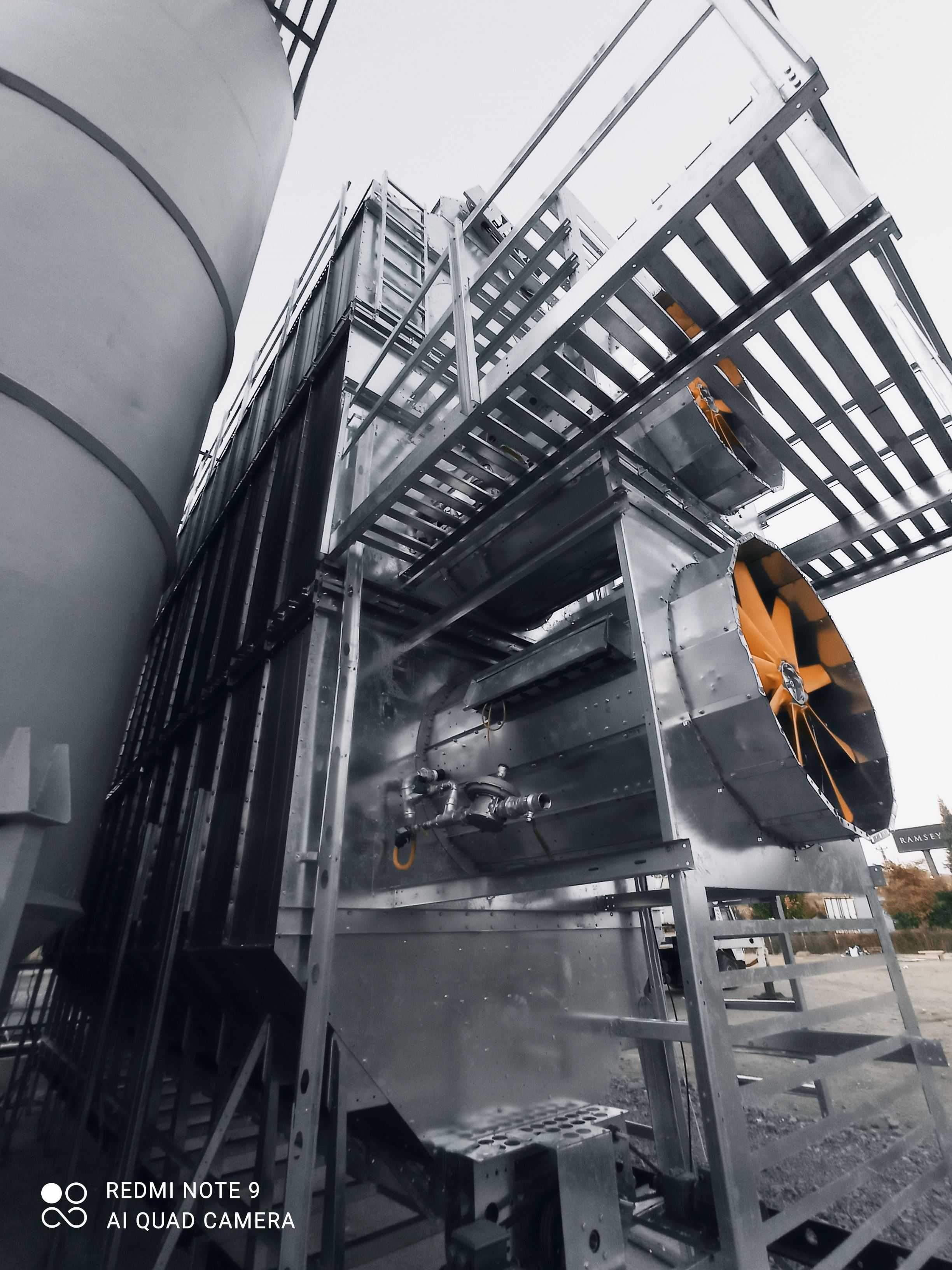

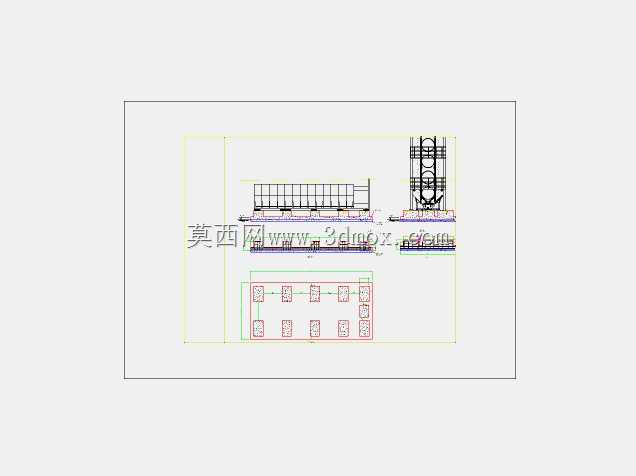

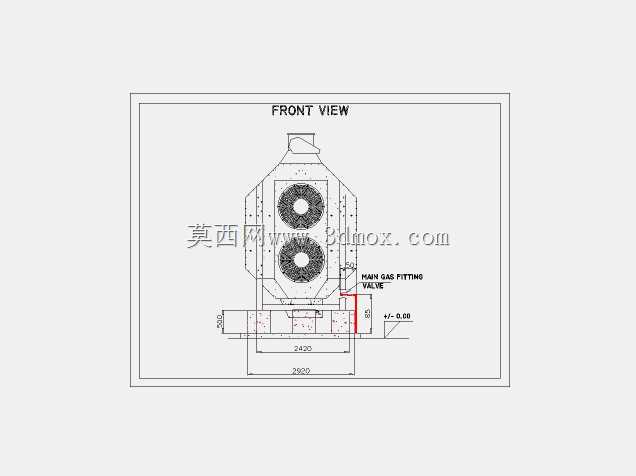

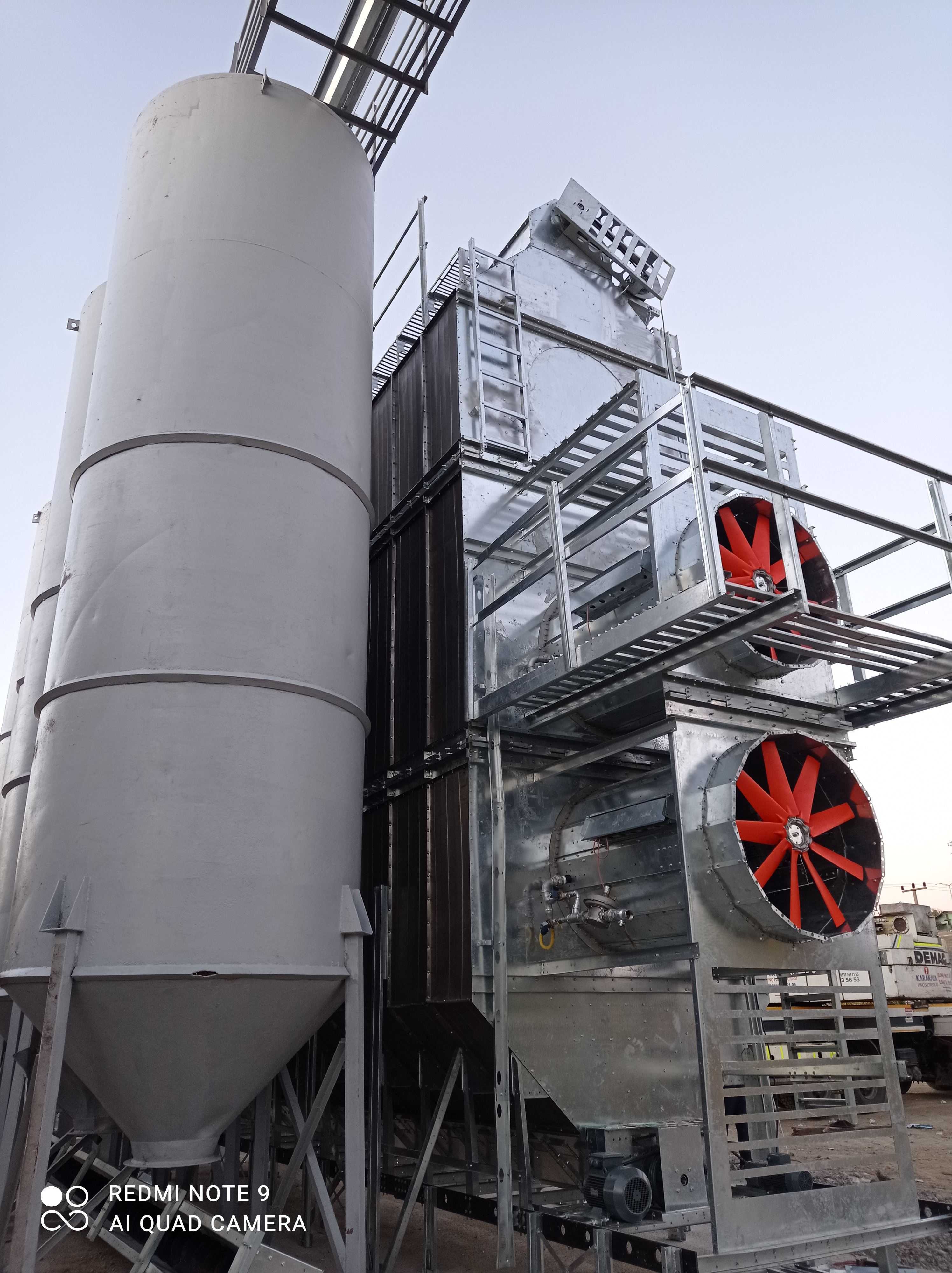

该成套设备主要面向中小型粮油加工合作社、山区特色经济作物种植产区的产后处理场景，可覆盖核桃、鹰嘴豆、谷物等多品类颗粒状农产品的干燥作业需求，解决产区收获季遭遇连续阴雨天气时，粮食因含水率过高出现霉变、发芽的损耗问题，适配丘陵地带非连片种植区的移动式或固定式产后处理站点使用，无需搭建超高层厂房即可完成从暂存到干燥的全流程作业。设备整体采用模块化集成设计思路，左侧为立式锥底储料仓单元，仓体采用分段卷制圆弧板拼接结构，锥底角度设置为55度，可保证颗粒状物料依靠自重顺利出料，无积料死角，储料仓直段部分预留了料位检测、温度传感的安装接口，可根据实际处理量选配不同高度的仓体节段，单节仓体高度控制在1.2米，方便现场吊装拼接，无需大型起重设备即可完成安装。右侧为核心烘干主机单元，采用双风机横向送风的结构布局，上下两组大直径轴流风机对称布置在热风室侧壁，风机外侧加装了防护格栅与防鸟网，避免户外作业时杂物、飞虫被吸入风道影响送风效率，热风室内部设置了交错排布的导风板，可将热风均匀分散到穿过料层的物料间隙中，避免出现局部过热烤焦物料、局部通风不足干燥不均的问题。设备的物料输送衔接采用溜管与低速皮带机配合的方式，储料仓出料口通过密封溜管连接到烘干主机的进料端，皮带运行速度控制在0.3m/s以内，可减少物料输送过程中的破碎率，尤其适配核桃这类外壳易破损、种仁易氧化的高价值经济作物干燥作业。安装边界方面，整套设备的占地投影尺寸控制在8米长、6米宽范围内，主机最高点距离地面高度为7.2米，储料仓最高点距离地面高度为9.5米，设备基础仅需做200mm厚的硬化混凝土地面即可，无需额外打桩，设备框架全部采用镀锌型钢栓接而成，现场无需焊接作业，安装周期可压缩至3个工作日以内。设备运行时，热风温度可根据不同物料的干燥特性在35摄氏度到70摄氏度之间无级调节，干燥核桃时采用40摄氏度低温大风量模式，可保证种仁色泽与风味不受影响，干燥谷物时可提升至60摄氏度加快脱水效率，料层厚度控制在300mm到500mm之间，可根据物料初始含水率调整料层厚度与物料在烘干段的停留时间，保证出料含水率稳定达到安全储存标准。
